Xbox 360 Wireless Controller anillo de la luz (4 / 6 paso)

Paso 4: Añadir el DME

Problemas de polaridad

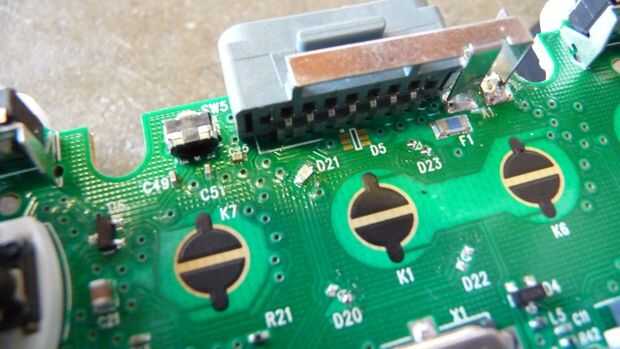

Para estos LEDs hay dos extremos, positivo y negativo. Si el LED está al revés, simplemente no se enciende. Si está correctamente conectado se iluminará al encender el controlador. Microsoft parece como cambiar las marcas para cada placa de 360 controlador. La marca utilizada siempre identifica el terminal negativo. Las marcas que he visto son un círculo blanco, una flecha verde (en este controlador) o simplemente la ubicación del LED (D1, D2, D3, D4). Lo peor a lo peor, allí son solamente dos direcciones para instalar el LED, una de ellas se enciende. En general jugador 2, 3 y 4 los negativos son en el extremo de las agujas del reloj, mientras que el jugador 1 tiene el negativo en el extremo hacia la izquierda. Cada controlador parece ser diferente.

Marcas de SMD
La 0603 SMD LED tienen marcas que indican también el polo negativo. He adjuntado una imagen abajo mostrando las tres marcas de usa.

Instalar su SMD

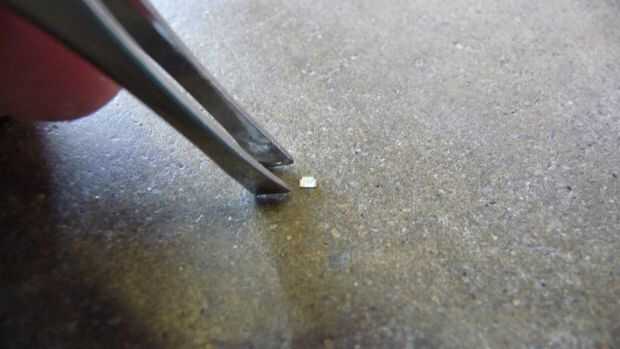

Decidir sobre el LED va a substituir. Alinee el LED y el agarre en los lados con sus pinzas, no es demasiado difíciles o te puede romper el LED, haciendo que inútil. Aplicar demasiado calor al LED puede tostar el alambre adentro, causando que se enciende muy brillantemente y convertirse en un fiasco. Uso corto de la exposición de las épocas (debajo de 2 segundos). Una rareza con este mod es que unas pinzas se pueden acumular una carga estática que fries los LEDs antes de recogerlos, sólo toque su pinza a un bloque de metal (sólo necesita hacerlo una vez para quitar la carga inicial).

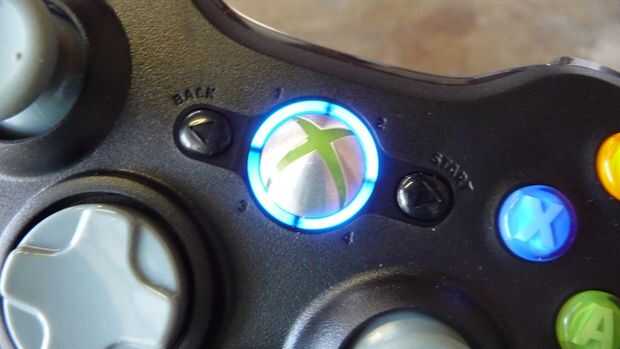

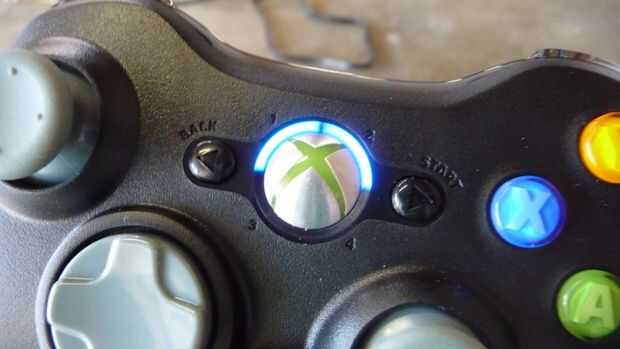

Para instalar su SMD a la placa principal, aplicar un pequeño toque de soldadura para el hierro, mientras que usa las pinzas para colocar el LED sobre los terminales, uno de los terminales soldadura correctamente (generalmente el negativo al negativo). Un enlace a sujetarlo, lo que es fácil de conectar a la otra. Ahora puede volver a montar el regulador (a excepción de los motores y los tornillos), vuelva a insertar la batería y golpeó el botón de encendido. Normalmente todos cuatro LEDs parpadeo al encender un controlador, que encenderá. Si no es así, ya sea el LED no se suelda a ambos terminales, se suelda al revés, o el controlador no volver juntos correctamente (el botón de encendido no puede llegar a la Junta). Después de cada LED ha sido soldado, limpie el exceso de soldadura en la plancha con una toalla o esponja mojada. Cuando se enciende, repita el proceso para todos los cuatro terminales.
