Paso 6: Soldando os conectores aos fios da placa lógica
Para este passo, você vai precisar Sensory ningún conector os termianis corretos. De como cada conector é um jeito, é imposible prever qual conector você está usando. No hay caso conector de audio, os terminais você precisa Sensory são: comum, audio direito e audio esquerdo. Sin conector micrófono, os terminais são: comum e positivo hacer micrófono.
No meu caso, foi bem fácil Sensory conectando um enchufe macho sin conector e observando quais terminais faziam contato com como partes enchufe.
O enchufe de som estéreo segue um padrão, onde temos geralmente três seções: ponta pino, um anel menor e uma área grande na base conector. O pino da ponta, audio de de geralmente é o canal hacer lado esquerdo, o anel logo abaixo menor geralmente é o canal de audio direito e un maior base conector é comum de o.
Identificando os terminais ningún conector fêmea você colou na tampa controle, fica fácil soldar os fios. Solde una comum ao de malha (base pino macho), o fio preto no terminal em contato com o anel menor e o fio azul no terminal que fica em contato com a ponta plugue. Lembre-se de decriptar um pedaço sobrando lo fio da malha para que hacer este seja soldado también ao comum conector micrófono (veja fotos).
O hacer de conector micrófono é mais simples, só tem dois terminais de contato. Assim como o plugue de audio, una ponta do pino é o positivo e una comum de o base conector é. No utilice o mesmo procedimento e identifique seu conector fêmea quais os terminais corretos ficam em contato com o plugue micrófono. Vamos soldar o fio branco no terminal que fica em contato com una ponta plugue e um pedacinho da malha ao terminal que fica em contato com a base plugue (comum).

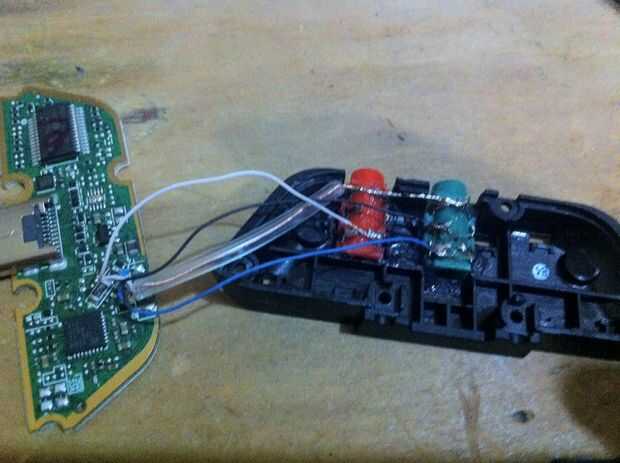

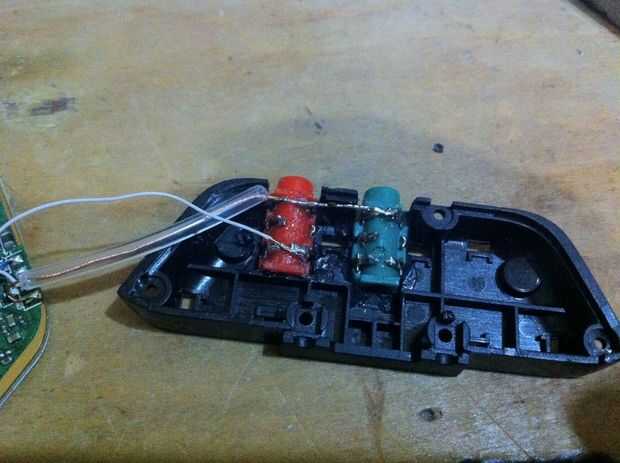

Veja mais ou menos o resultado como deve ter ficado nas fotos.
Después soldar tudo, no antes de fechar, vamos testar controle para ver e está tudo certo. Entre com cuidado una placa em baixo do controle Xbox, ligue o e entre em algum jogo permita escutar como conversas dos jogadores e falar com ele. Se você tiver o Skype instalado, teste fazendo uma comprimento com ele e vendo se un pessoa te escuta. Volumen de la o Outro teste mais simples é aumentar até o máximo e ver se é Commision o pitido nos fones. Tomo muito cuidado ao manusear una placa lógica e o controle do Xbox, pois una placa estará exposta e qualquer dano un ela pode ser fatal.

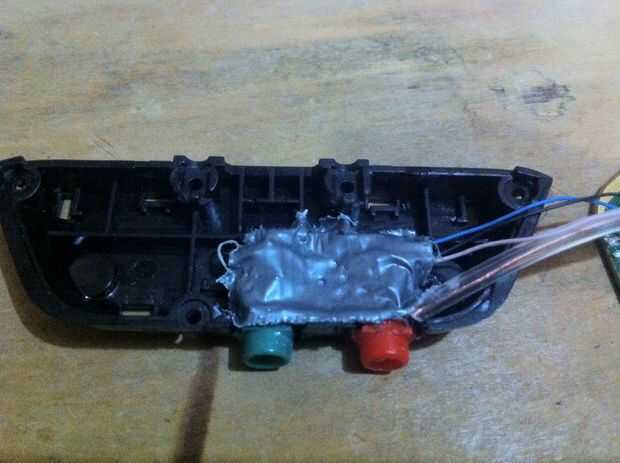

Se estiver tudo OK, pegue s um pedaço de fita isolante, recorte hacer cole de la e tamanho certo para cobrir os conectores sollozar eles párr os terminais não entrem em contato com os componentes da placa lógica, causando algum dano inesperado.
