Paso 1: Explicación del circuito
Temporalmente utilizaré una fuente 12 voltios de corriente continua para dar la potencia necesaria a la nevera. (Ordené y estoy a la espera de recibir una verruga de pared de 10 voltios 1 amp) para ser la fuente de alimentación final. El ventilador está diseñado para 10 voltios. Cuanto mayor sea la tensión de alimentación más fuerte el ventilador ruido así que voy a utilizar el suministro de 10 voltios para reducir el ruido del ventilador y aún conseguir un montón de movimiento de aire.

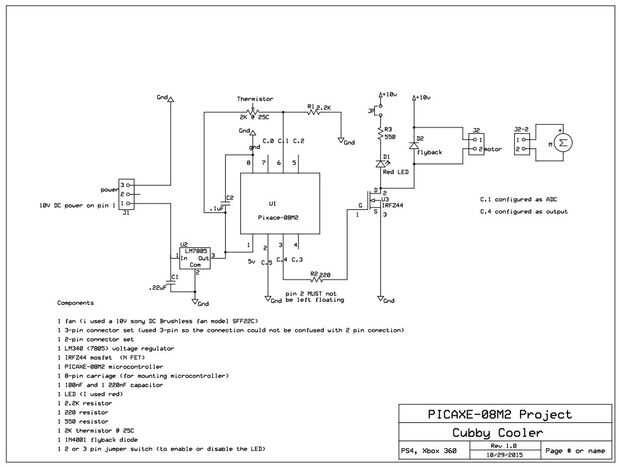

El conector de la fuente es modificado para encajar el conector en mi PCB. Se regula el voltaje de entrada de 12 voltios a 5 voltios por el LM340 usando dos condensadores suavizados. 5 volts entonces alimenta el microcontrolador y la tensión de dividir el circuito de la resistencia de termistor y 2,2 K ohms. El voltaje producido en el pin de ADC del Picaxe varía a la resistencia cambiar el termistor debido a cambios de temperatura. El programa de software determina si va a enviar una salida a un Mosfet (switch) que activa o desactiva, permitiendo que funcione o no el ventilador. Un diodo flyback protege eléctricamente el Mosfet. Un LED es opcional. Tengo un puente en él puedo desactivar el LED si no quiere que la señalización luminosa que se enciende el ventilador.

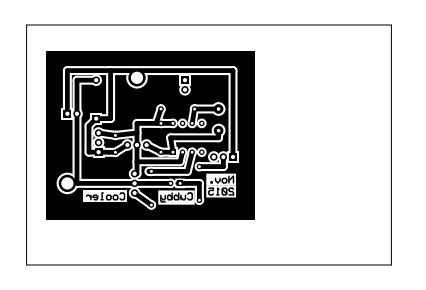

Si iba a rehacer este circuito habría elegido un pin de salida en el Piaxe que tenía control PWM. Esto le daría más flexibilidad en el futuro si esta opción se requiere. El pin que elegí no tiene esta opción. Ambos archivos adjuntos (SCH y .pcb) fueron creados y se pueden abrir en software expres PCB.
