Paso 3: Diseñar un esquema, diseño y construcción de un PCB.

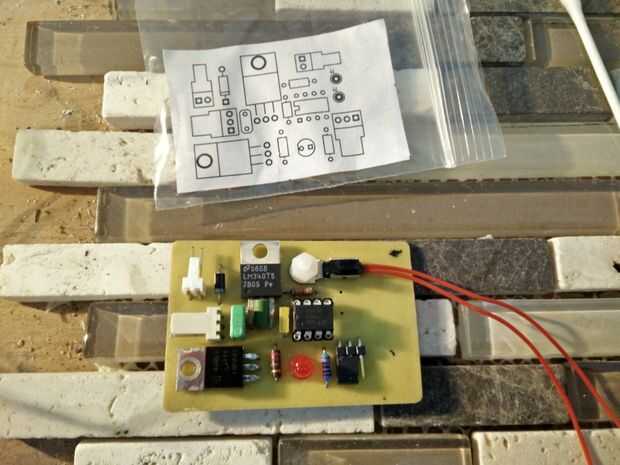

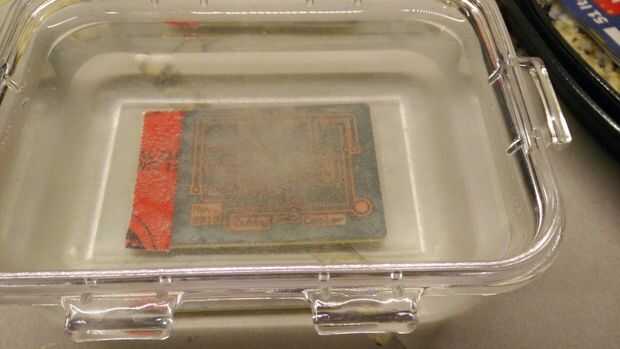

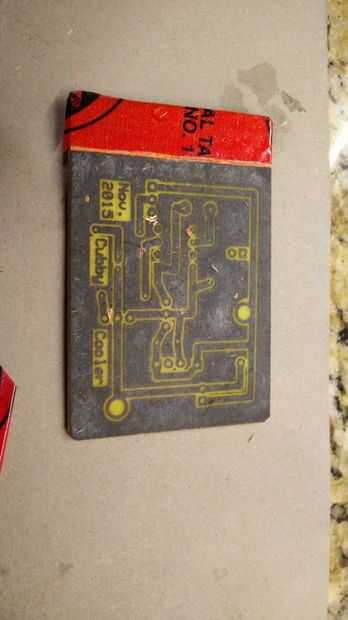

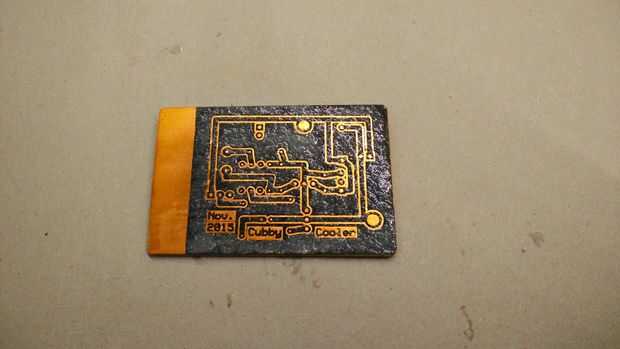

Por simplicidad, tradicionalmente he usado software libre PCB Express para diseños de PCB. Creo que este software tiene una corta curva de aprendizaje. Me salto generalmente producir un esquema a favor de ir directamente a la disposición. No recomiendo esto. He creado un esquema primero esta vez que resultó muy útil en problemas la encontré. El siguiente paso era producir una disposición. El diseño fue impreso usando una impresora láser y transferido a un PWB revestido de cobre. Hay muchos tutoriales en línea en este paso no entro en mi método. Permítanme sólo tardé media docena intentos para obtener a una transferencia de tarjeta de circuitos que trabajó.

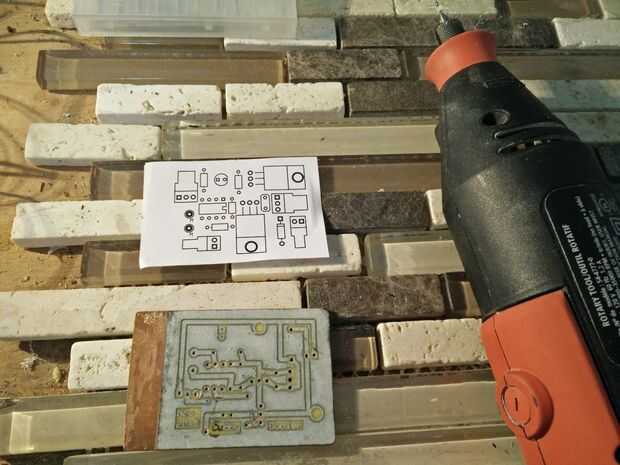

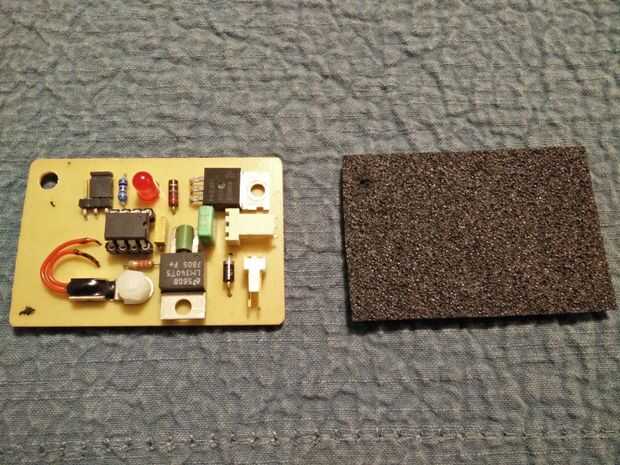

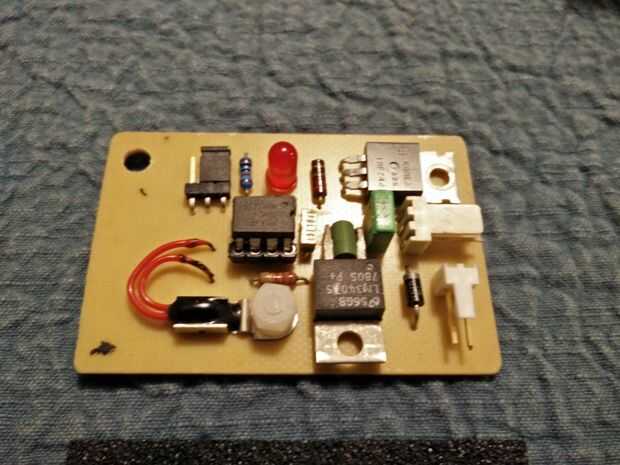

Los agujeros del componente se perforaron con una herramienta dremel para estilo y todos los componentes eran fácilmente la soldadura en la Junta. Corte un forro de espuma que se agregará en el pcb. Esto evitará que los puntos de soldadura cortocircuito hacia fuera sobre la estructura metálica del ventilador.

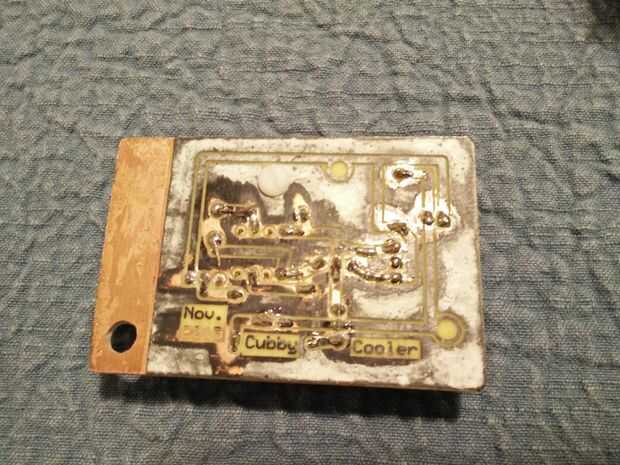

En este punto quiero decir que hice un error en el esquema y el diseño. Me olvidé de aprender mi lección, que me parece que hacer repetidamente. Pin 2 del microcontrolador Picaxe no debe quedar flotando o el software no funcionará correctamente. He dejado 2 perno flotante. El cuadro de la transferencia en el PCB tiene el error sin embargo el cuadro esquemático y la imagen de diseño han sido corregidos. Tenía un pequeño puente en la parte inferior de mi PCB a tierra Pin 2, así que no cometas este error de alambre!
