Paso 3: Soldar el conector
Azul - altavoz izquierdo
Negro - Altavoz derecha
Blanco - positivo de micrófono
Pelado - tierra
El conector debe tener 3 puntos de soldadura, tierra, canal izquierdo y derecho.
Imaginar que el siguiente diagrama es el conector de partirse por la mitad,
___________________________
| | | |_______________________
|________|_________|_________| /
Opening___ cable para enchufe para auriculares controlador /
| Tierra | Altavoz L | Mic + |_____________________/
|________|_________|_________|

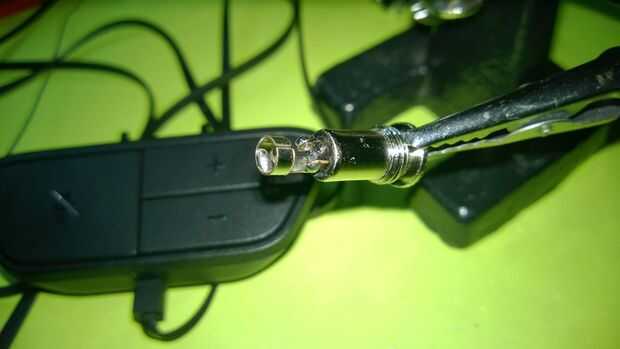

1) quitar la funda del conector
2) ejecute los cables a través de la vaina

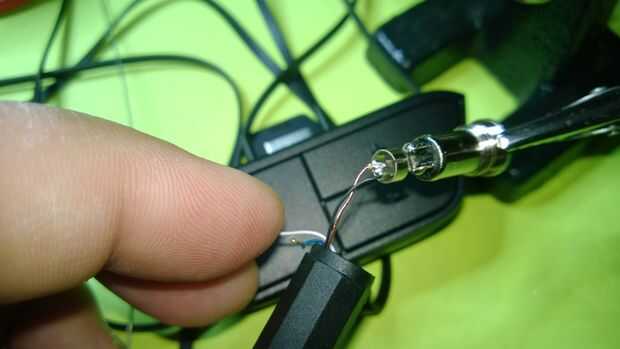

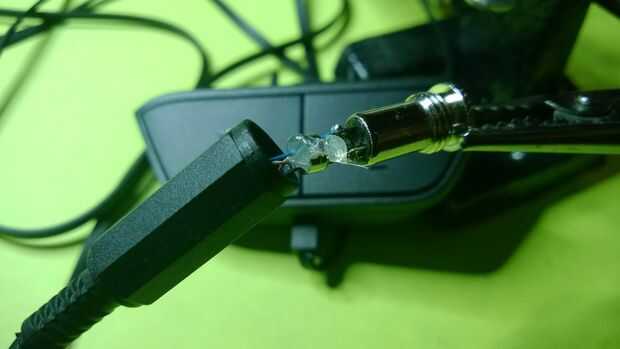

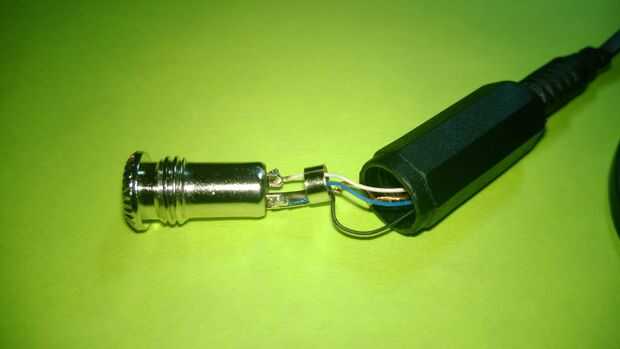

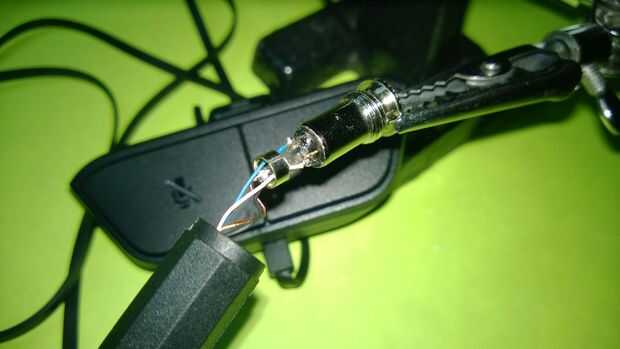

3) cuidadosamente de la soldadura de los cables a la parte correcta del conector (véase imagen)

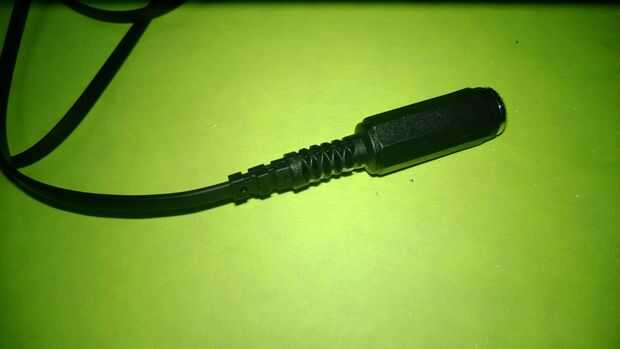

4) gire con cuidado la vaina en

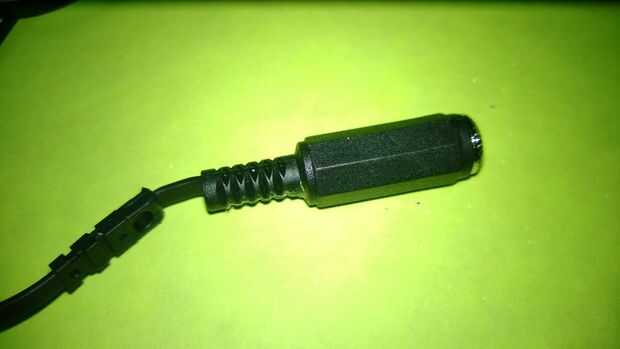

5) empuje el alivio de la tensión de los cables que está a medio camino dentro de la vaina
Listo
