XCP - plataforma Experimental Canard (1 / 3 paso)

Paso 1: Paso 1: marcar hacia fuera

Tomar el trozo de balsa y poner delante de usted para que tenga los bordes más largos horizontalmente y el más corto verticalmente de los bordes.

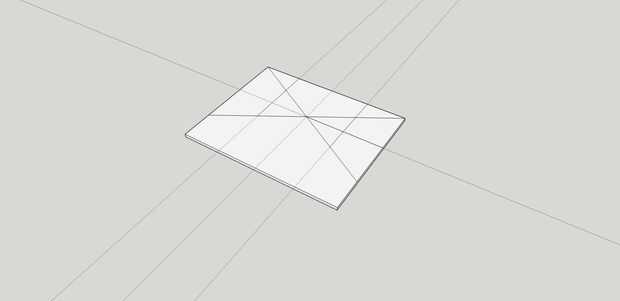

1. Mida y marque 50mm [2 pulgadas] de un lado corto para que encontrar el centro vertical de la pieza.
2. Trace una línea punteada su pieza de balsa.
3. Mida y marque 50mm [2 pulgadas] de la parte inferior a cada lado de la pieza de balsa.
4. Trace una línea punteada a través de su pice de balsa.

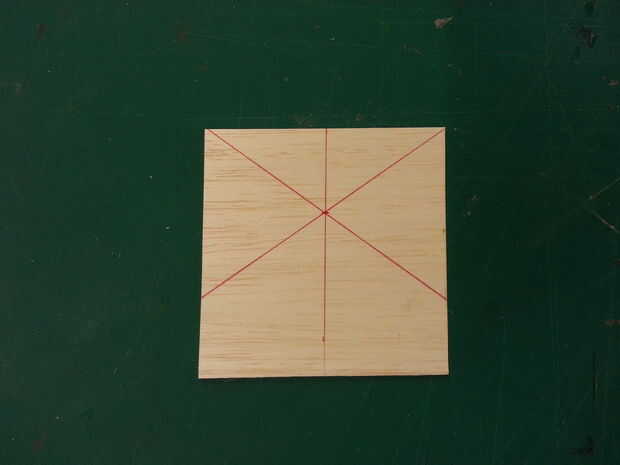

5. Colocar la regla de acero marca una esquina una línea sólida por el centro de estas dos líneas punteadas hacia fuera hasta el borde opuesto de la pieza de balsa.
6. Repita el paso 5 para la esquina opuesta hacia el lado opuesto
7. En el borde superior Marque dos puntos 25mm hacia fuera del centro a cada lado.
8. Dibujar líneas desde estos dos puntos verticalmente hacia abajo hasta tocar las líneas diagonal inferiores anterior.

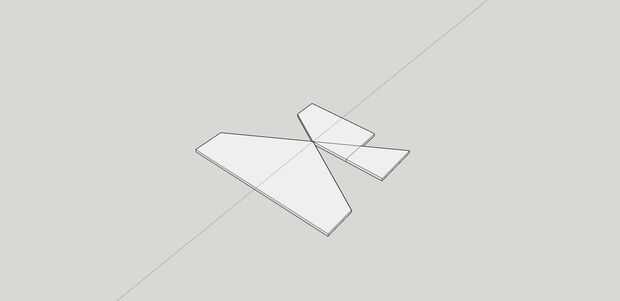

9. Cuidadosamente utilizando la regla de acero y cuchillo, cortar las cuatro piezas en la última imagen de esta sección.
10. Utilizando arena de alta calidad, liso vidrio papel todos los bordes y las superficies de vuelos hasta que estén suaves.

Después de todas las superficies son lisas que desee decorar su diseño en esta etapa; como es más fácil hacerlo ahora en lugar de después de la vela está montada. Decorar el primer plano primer plano [el más pequeño de las piezas de dos alas en forma de] puede mover entonces al paso 2 y luego mientras que el plano de proa es ajuste y secado puede decorar sus otros componentes.
