Xilófono de Arduino (2 / 10 paso)

Paso 2: Libres las piezas, se lleva más largo de la soldadura.

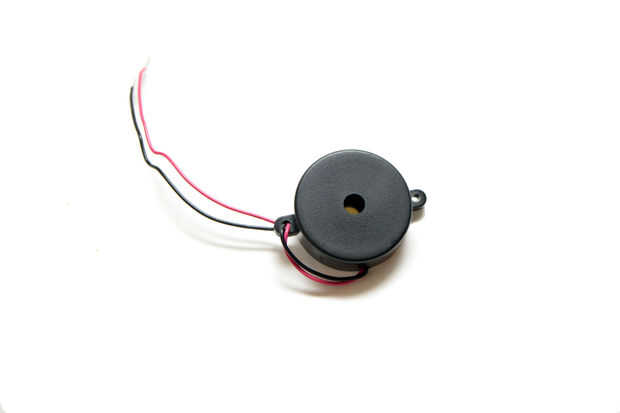

Para este proyecto, utiliza elementos piezoeléctricos para detectar cuando se pulsa cada nota en el xilófono. Estas piezas detectan vibración o un golpe. A menudo los elementos vienen en una cubierta, para proteger el disco de ser doblado o roto - pero para este proyecto necesitaba para sacarlos de su plástico.

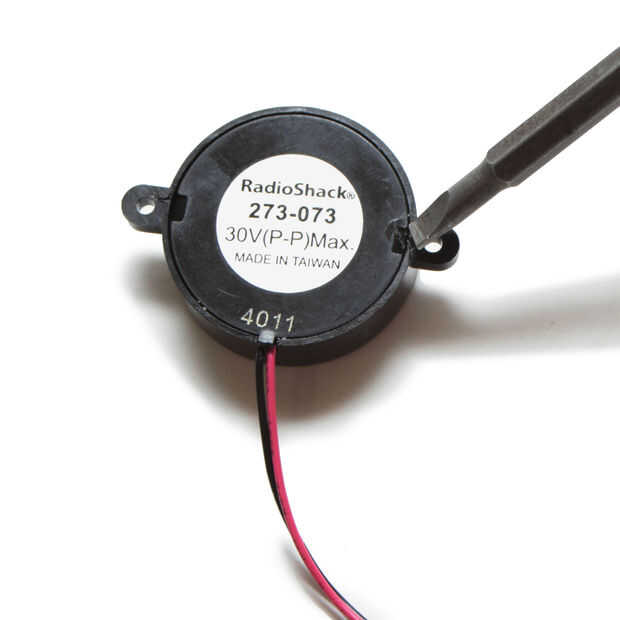

Presionando suavemente alrededor de los bordes con los dedos, podía oír el pegamento crack aparte del plástico, aflojó la parte inferior de la carcasa. Cuidadosamente, que insertar una cabeza plana de precisión destornillador y apareció la parte inferior de la caja.

El elemento piezoeléctrico puede quitarse desde el exterior de la vivienda.

Porque estoy usando una placa de Arduino Mega, pude tener hasta 16 entradas analógicas, o 16 piezas. He decidido solo incluir una octava y media, 12 notas, usé 12 piezas.

Después de que fueran gratis de su caso, yo soldar cables más largos para cada elemento piezoeléctrico, prepararlos para insertarse en el xilófono. Cuando terminé soldadura lleva más tiempo en que cada piezoeléctrico, envuelve mi puntos de soldadura con termocontraíbles o cinta aislante.
