Xilófono de Arduino (6 / 10 paso)

Paso 6: Construir el circuito.

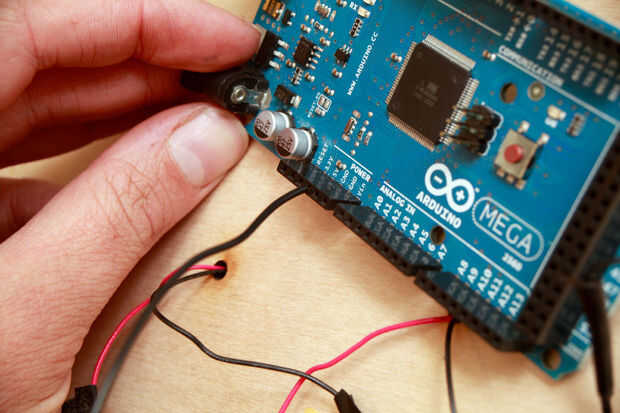

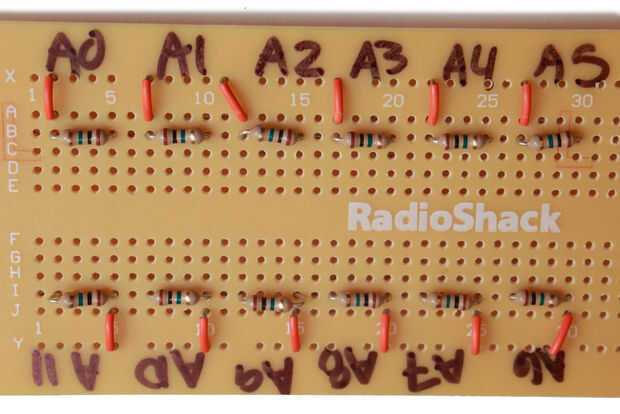

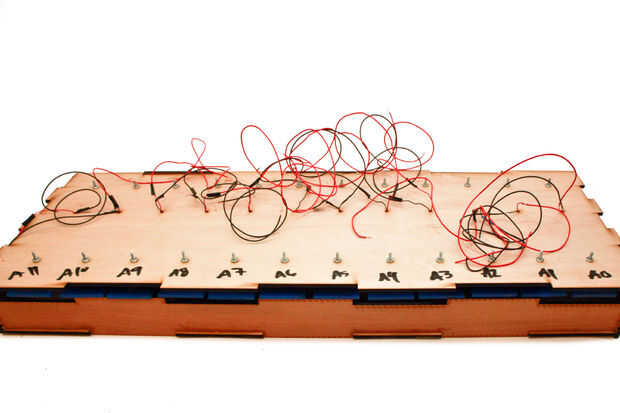

Antes de conectar las piezas a Arduino, conecté un resistor de 1 megohm en paralelo con el elemento piezoeléctrico para limitar el voltaje y la corriente producida por el piezoeléctrico, y proteger a la analógica de entrada puertos de Arduino. En el PCB, marqué con un rotulador permanente que piezoeléctrico va a cada puerto de entrada analógica en el Arduino. También hice las mismas marcas en la parte posterior del panel superior de madera.

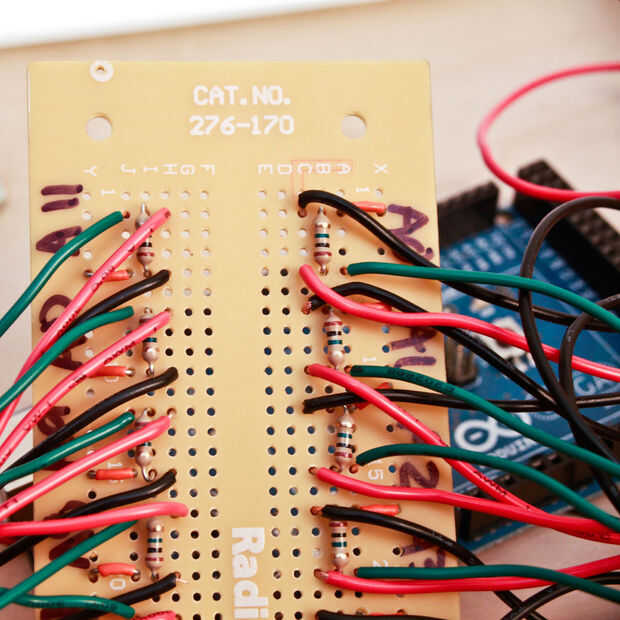

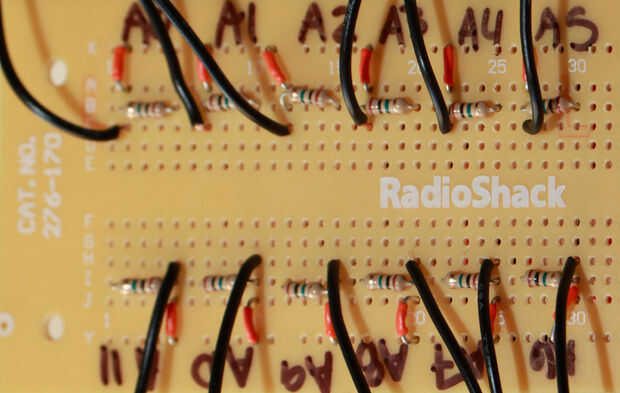

Después de soldar las resistencias en su lugar, corrió un pequeño puente de alambre de un extremo de la resistencia, hasta el ferrocarril más largo en el PCB y señaló mi carril de tierra. A continuación, había soldado todos los cables de tierra de las piezas en su lugar, en línea con el mismo extremo de cada resistencia de puesta a tierra. El positivo de la piezas se suelda en el mismo riel como el otro extremo de cada resistencia.

Corté 12 tramos de alambre verde que mi "cable de señal" para el Arduino. Cada cable de señal se suelda en el mismo carril resistió positivo del piezo.

A este paso se adjunta el archivo de diagrama de fritzing .
