Xtends - convertir su bicicleta en una bicicleta de carga largo (11 / 11 paso)

Paso 11: Una incluso mejor manera

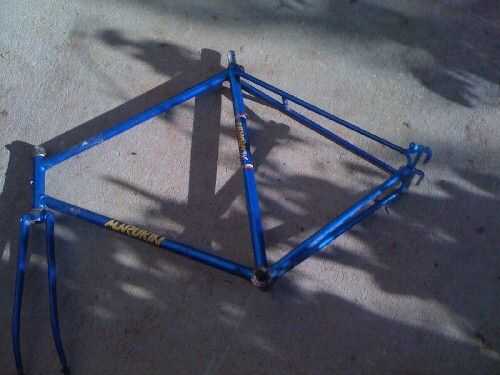

Esto es una manera mejor de hacer la unidad básica de Xtends. He usado una bici donante que tenía extraíble de biela y una manivela de squaretaper del huso. El huso era 4.5" end-to-end y solo cabe a las salidas posteriores de la bici principal (Foto #1).

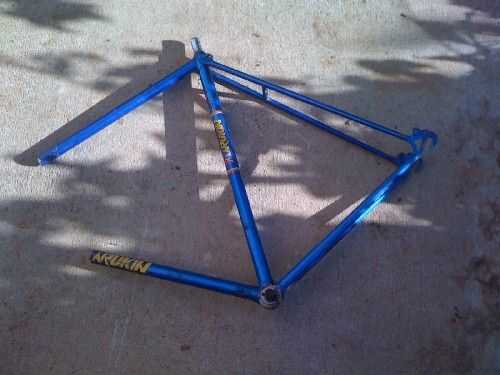

Foto #2 muestra el tubo de la parte inferior cortar 15" de largo y el rough-cut de tubo superior para que coincida con.

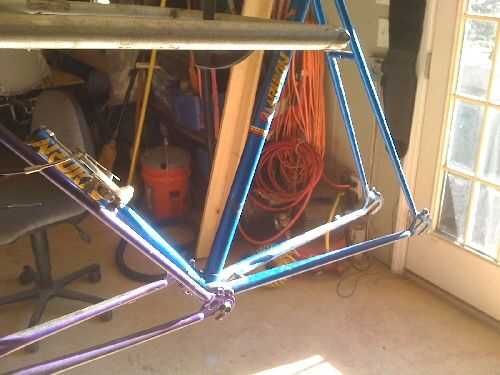

Foto #3 muestra los tornillos de husillo sostiene la unidad Xtends en las punteras traseras moto principal. La abrazadera del sillín no está todavía en el tubo inferior.

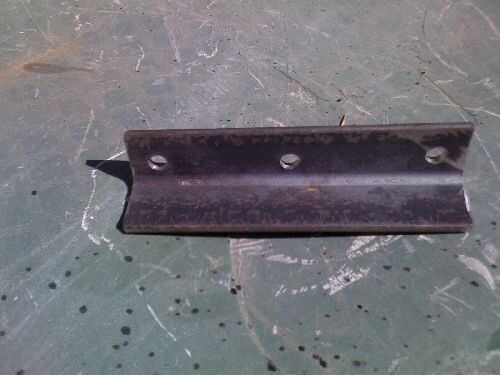

La abrazadera es 1" ángulo hierro 4.5" de largo. Se perforan tres agujeros de 1/4". Dos son 3/8" de los extremos y el tercer agujero es en el punto medio. (Ver foto #4)

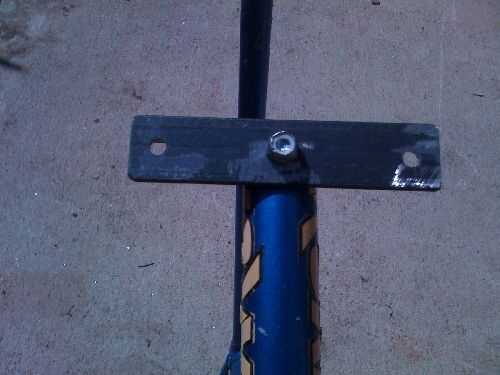

Un perno hexagonal de 1/4" 1.5" de largo se utiliza para fijar la abrazadera en el extremo cortado del tubo inferior (ver foto #5) y se realiza la unidad básica de Xtends. (Nota la abrazadera puede soldar con autógena en si lo prefiere.)

Aplican todos los pasos previamente descritos.
