XY-Plotter (3 / 9 paso)

Paso 3: Impresión y montaje del eje x

La base debe ser montada ahora. Ahora que la base está completa, debe construirse la cubierta que se mueve a lo largo del eje x. Descargar el archivo adjunto x-housing.svg. Contiene una gran base y 6 lados. Otra vez usted necesitará modificar el tamaño de los agujeros con respecto a los tornillos que está utilizando. La caja del eje se construye uniendo 3 lados en cada extremo de la base como se muestra en la primera foto. Otra vez los tornillos deben deslizarse a través de la base y la tensión se consigue apretando los tornillos en las tuercas.

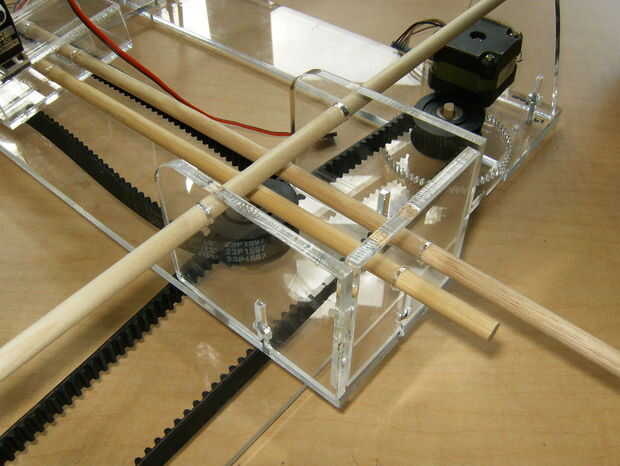

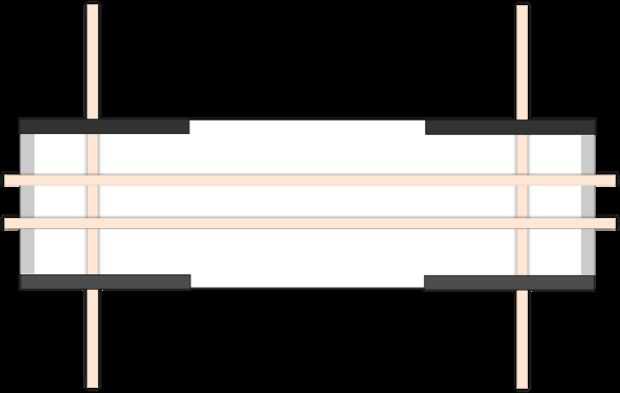

Una vez que la base se construye dos espigas pueden ser insertados a través de los agujeros en los dos lados gris claros, como se muestra en el segundo diagrama.
