Paso 13: Pase los Cables

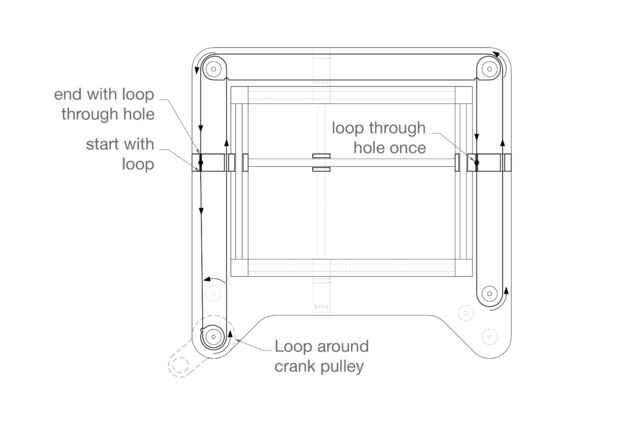

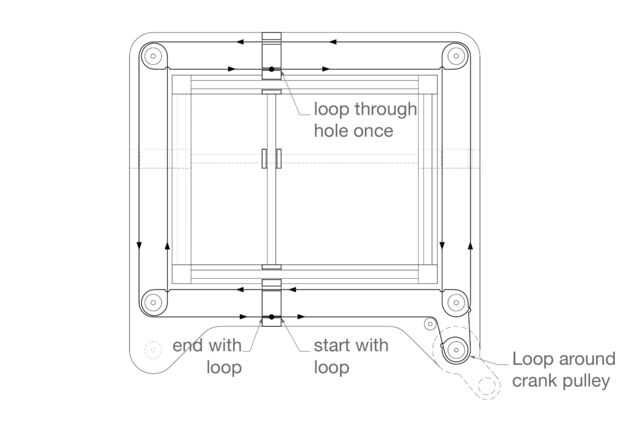

Los diagramas en este paso muestran la ruta de acceso que el cable tiene que tener en orden para el pórtico trabajar. Los pasos son básicamente las mismas en ambos ejes, excepto que el eje x tiene un tensor de la polea entre el carro y la manivela.

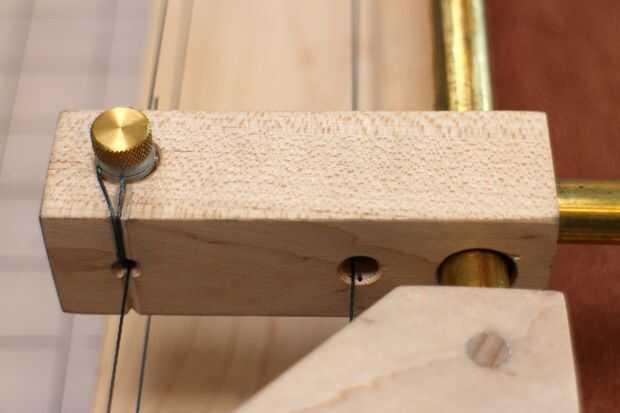

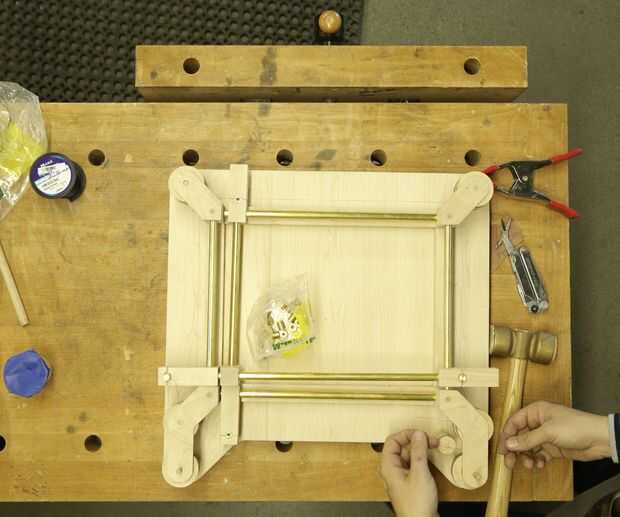

- El cable empieza atando un lazo al final de la línea de pesca y enganche en el tornillo de pulgar en el carro más cercano a la manivela. Los bucles de cable a través de la 1/8" Ø que está alineado con el tornillo y sale por el agujero hacia la manivela.
- A continuación, los lazos del cable alrededor de la polea inestable una vez. Esto crea la fricción necesaria para tirar el cable en cualquier dirección.
- Luego el cable lazos alrededor de la polea izquierda superior, seguida por otro abrigo alrededor de la polea superior derecha.

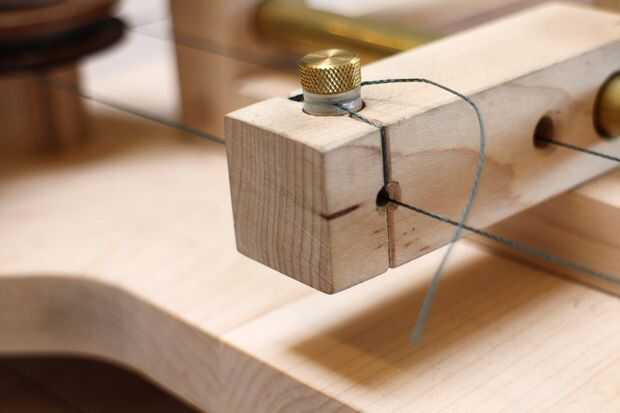

- La siguiente parte de la línea es el tornillo el carro contrario. El cable de lazos a través del agujero para que el tornillo abrazaderas del cable que pasa sobre la parte superior de la carretilla.
- Después de bucle, el cable sigue en la misma dirección que iba enganchando alrededor de la polea inferior de la derecha, pasando por el 1/4" agujero Ø en el carro.
- A continuación, el cable hace un giro a la izquierda contra la polea superior derecha, luego otra de la izquierda contra la polea izquierda superior.
- Una vez que es a través de las poleas hilos a través de la 1/8" agujero en el primer carro de nuevo, esta envoltura de tiempo en el tornillo que mantiene en su lugar cuando se aprieta.

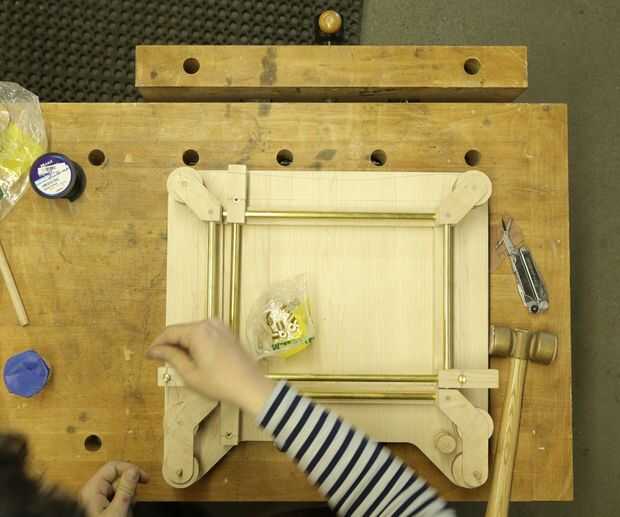

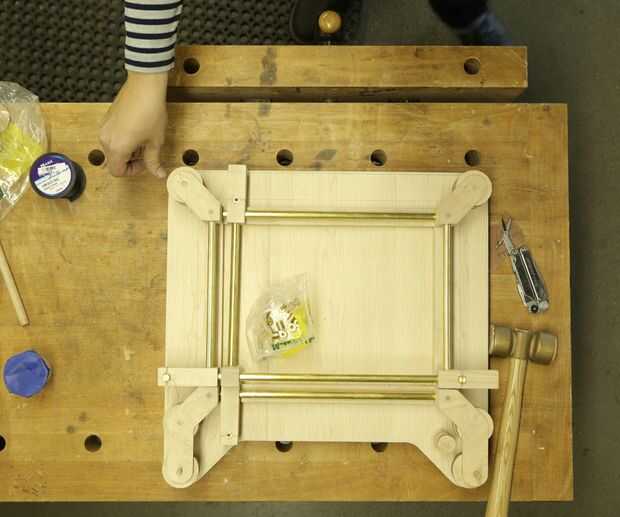

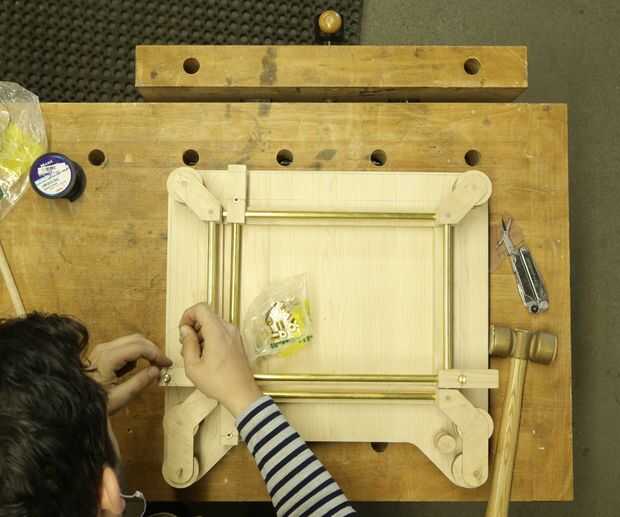

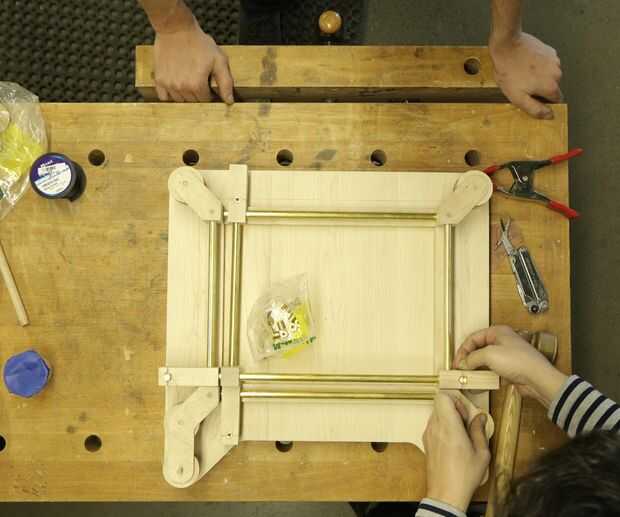

Es importante mantener el pórtico apretado contra el lado de la bandeja más cercana a la manivela al apretar los tornillos de mariposa. Es tipo de como afinar una guitarra-parte de él pantalones, el otro está demasiado apretado, y tienes que reajustar varias veces antes de realmente se colocó.
