Paso 3: investigación

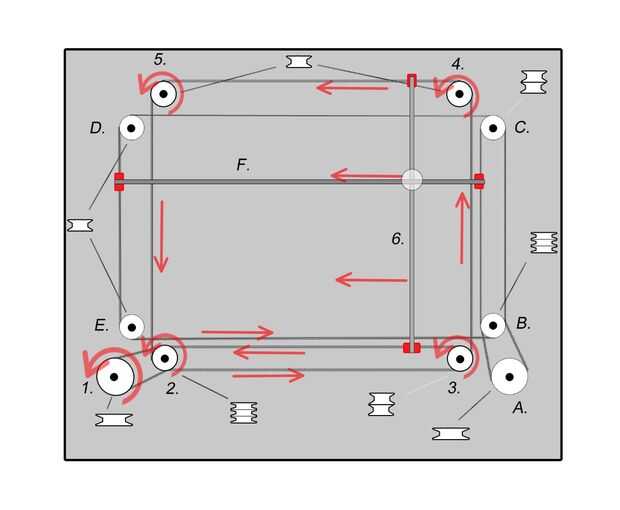

Para empezar, tuve que averiguar cómo funcionaban las poleas en un Etch-A-Sketch. En el artículo de Wikipedia Etch-A-Sketch, encontré un gran diagrama explicando cómo funciona el sistema de pórtico con poleas en el interior del juguete (imagen 1 en este paso). Para simplificar, el juguete está diseñado para que las poleas de los ejes X y Y se colocan por separado. Esto está bien para el juguete ya que todas las poleas están ocultos, pero dado que exponer la mecánica es una parte importante del concepto, que quería venir para arriba con un diseño más limpio.

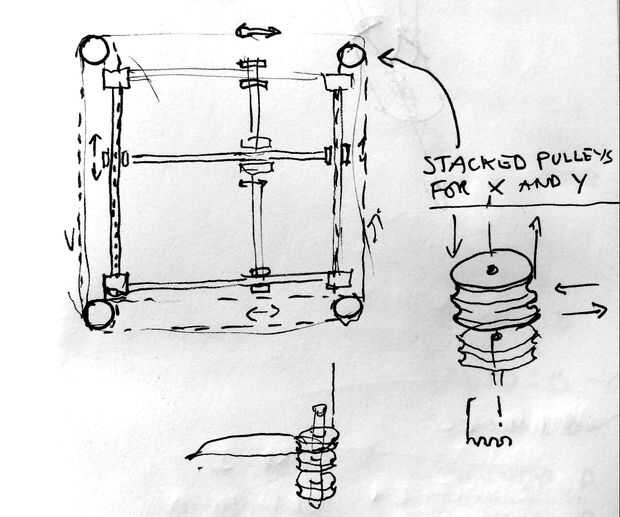

A través del dibujo, pensé que podía utilizar un solo eje y apilar múltiples poleas en él (imagen 2 en este paso). De esta manera, pude separar los pórticos X e Y y que los cables pasar sobre la otra.

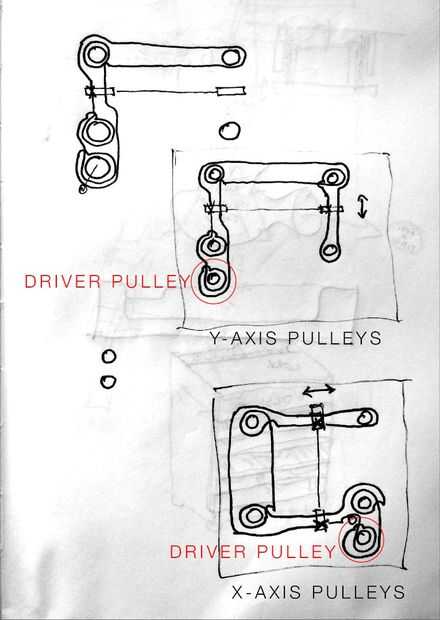

La otra característica que he tomado prestada de la Etch-A-Sketch original era la separación de las poleas de controlador de las poleas del pórtico. Pude haber salvado yo algun trabajo y acaba de agregar una manivela a la polea de la primera en el sistema, pero quería mantener las manivelas alejados del área de dibujo (Fig. 3 en este paso).
