Paso 4: diseño
Para empezar, tuve que averiguar cómo funcionaban las poleas en un Etch-A-Sketch. En el

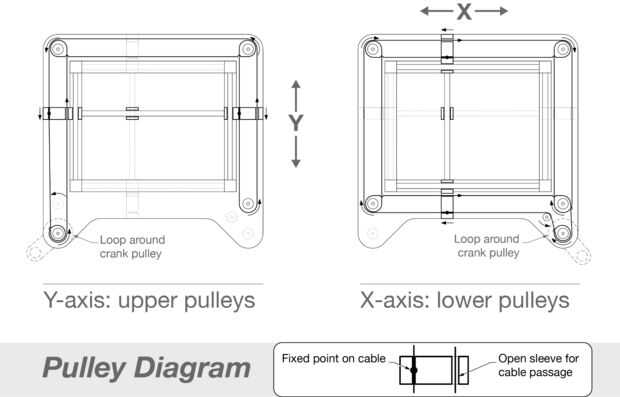

, encontré un gran diagrama explicando cómo funciona el sistema de pórtico con poleas en el interior del juguete. Para simplificar, el juguete está diseñado para que las poleas de los ejes X y Y se colocan por separado. Esto está bien para el juguete ya que todas las poleas están ocultos, pero dado que exponer la mecánica es una parte importante del concepto, que quería venir para arriba con un diseño más limpio.

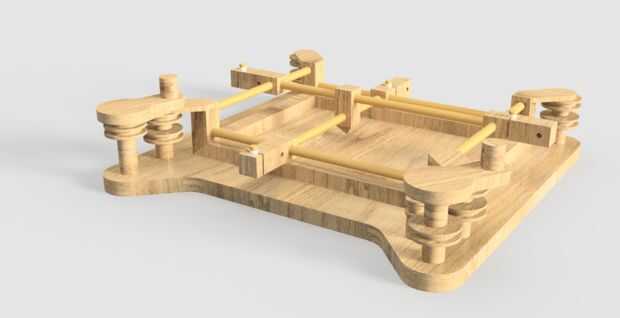

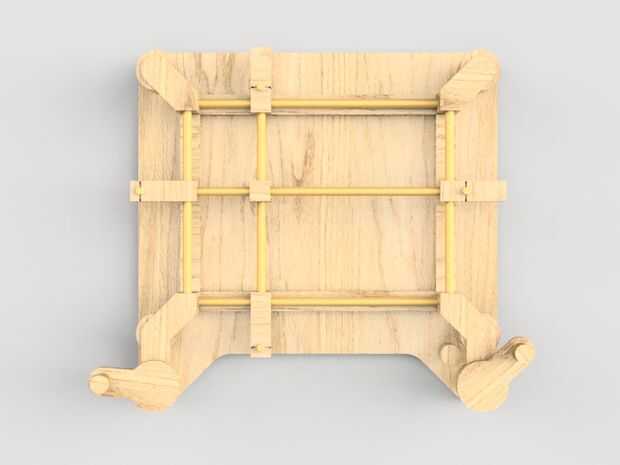

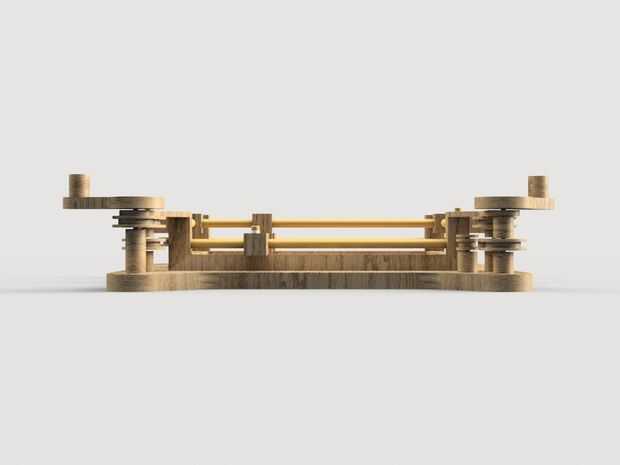

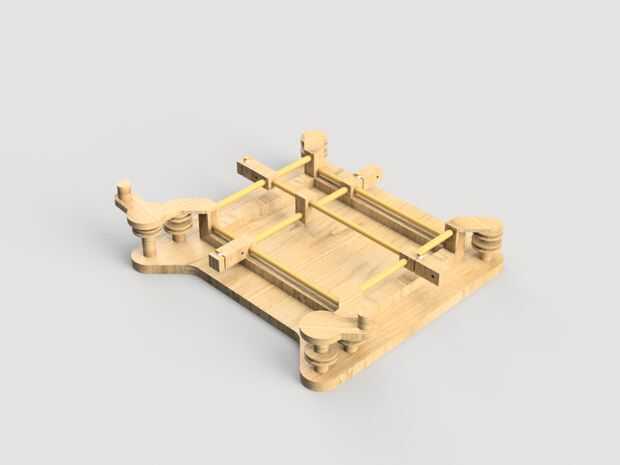

El archivo .f3d en este paso es el modelo de fusión 360 . Le invitamos a descargar herramienta alrededor con él como lo desea, pero recuerde este instructable tiene una licencia compartir-igual. Si hacen uno y tratar de venderlo yo voy después de usted!
