XYZen Garden (5 / 15 paso)

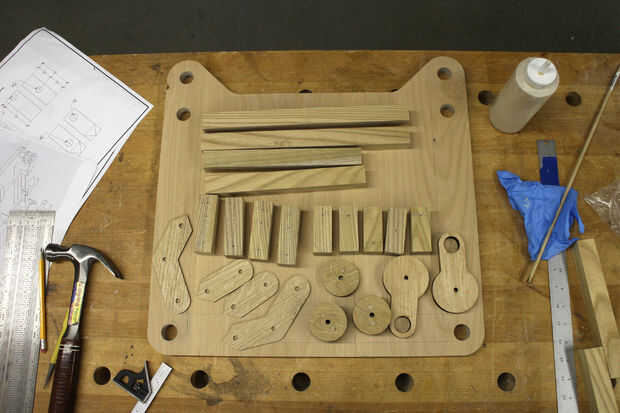

Paso 5: Planos de taller y fabricación

SI NO TIENES UNA MÁQUINA DEL CNC:

Utilicé un cortador del laser para la mayoría de las piezas curvas delicadas (poleas y tapas), pero podría hacer este proyecto con herramientas de mano y un poco de paciencia.

Para la fabricación de las poleas sin un cortador láser, sugeriría usar sierras de diferentes diámetros para cortar las piezas, luego únelas al igual que te voy a mostrar en este instructable.

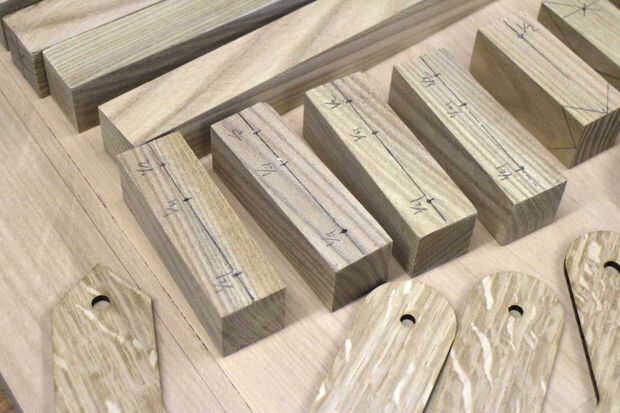

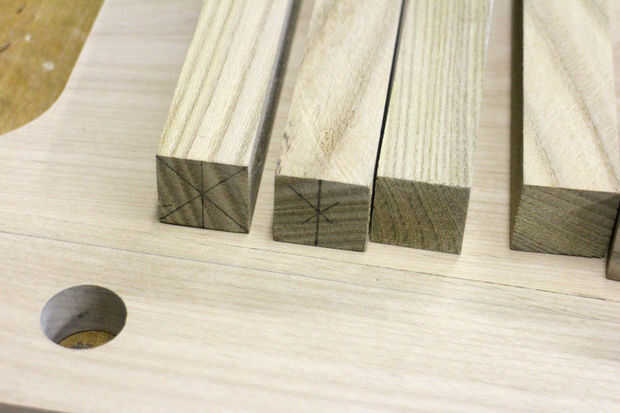

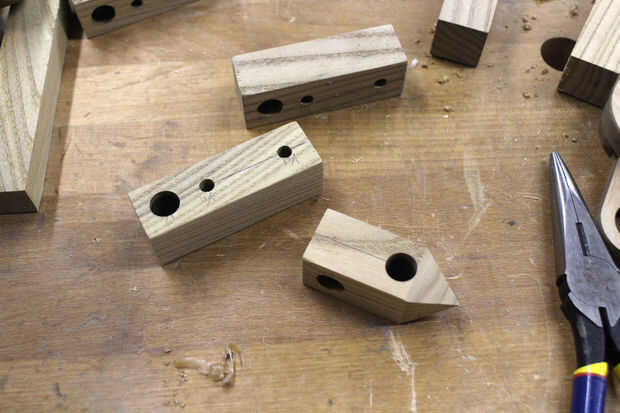

Para el resto del proyecto, lo hice casi todo con una sierra de mesa, tronzadora, un taladro y una sierra japonesa al ras. No hay ninguna economía real a la corte y la perforación todos estos exigentes, 1" trozos gruesos de madera con todo tipo de máquinas de CNC. Eres mucho mejor hacerlo a mano.

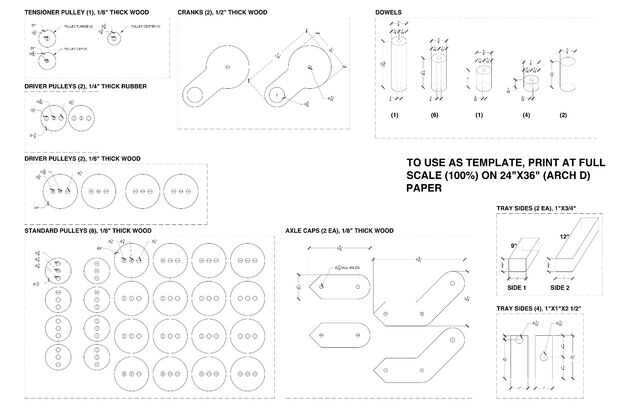

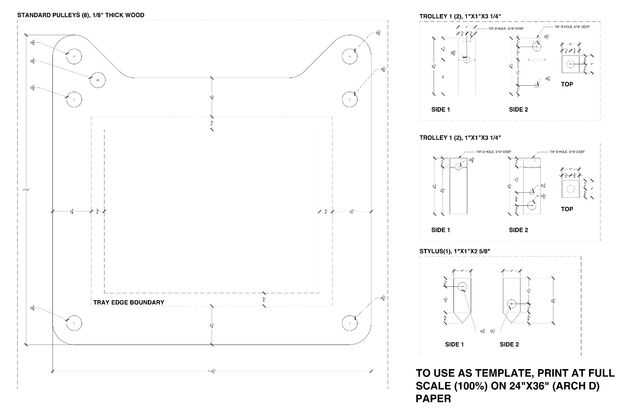

Las plantillas Unidas aquí tienen todo que lo necesario para cortar las piezas usted mismo. Si eres claro en este proceso, revisa mi fabricación Digital a mano instructable.

También he unido un archivo CAD que puede ser utilizado para corte CNC.
