Las puertas lógicas son los ladrillos fundamentales de circuitos digitales; es cómo los equipos registraran y transmiten información.
Las puertas lógicas elementales (como la puerta y) ayudan a interpretar dos entradas binarias para controlar una sola salida. Binario significa que las entradas en la puerta tienen dos Estados posibles como "activar o desactivar". Algunos ejemplos serían dos interruptores que están "abiertos o cerrados;" dos luz sensores que son "brillantes u oscuro;" o dos sensores de temperatura que son "caliente o frío. La única salida podría ser un LED que es "en o fuera de."

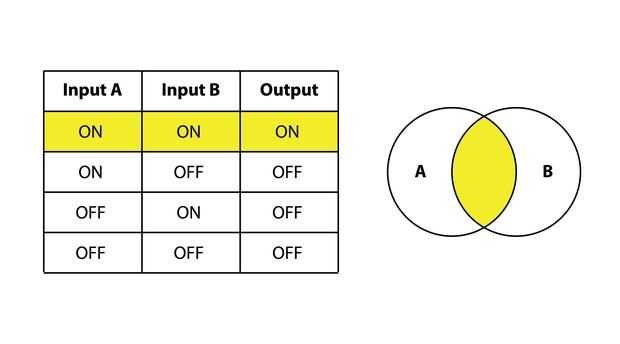

En el caso de la puerta y, si ambas entradas están entonces la salida es también ON. Cualquier otra combinación de los insumos resulta en la salida está apagado. La tabla de verdad que se muestra arriba ayuda a ilustrar este patrón. El diagrama de venn al lado es otra manera de visualizar la puerta y. La zona de superposición entre A y B se destacan porque es la única manera de hacer la salida encenderá entradas A y B están en.
Un ejemplo de un proyecto de puerta y sería una máquina de gumball.
Entrada A: Moneda insertada o no insertado
Entrada B: Botón presionado o no
Salida: Gumball dispensado o no dispensa
Para dispensar un gumball, tienes que insertar una moneda y pulse el botón!
En este Instructable aprenderás cómo crear tu propia puerta y con tinta circuito Escribano, transistores y resistencias.

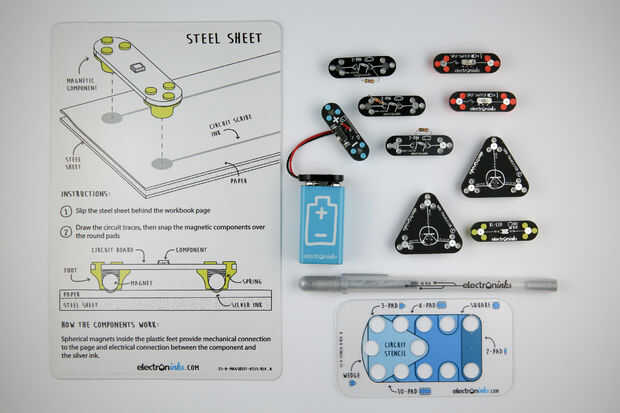

Materiales
- Pluma de tinta conductora de Scribe de circuito
- Hoja de papel (preferiblemente de papel foto)
- Hoja de metal
- Plantilla del circuito
- Módulo de batería y adaptador de 9V
- 2 x módulos de Transistor NPN
- Módulo bidireccional LED
- 2 x módulos de interruptor SPST
- módulos de 3 x 2-Pin
- resistencias de 2 x 10 k ohmios
- resistencias de 1 x 5 k ohmios
Estos materiales fueron comprados en el sitio web de Autodesk 123D circuitos.
