Paso 12:
Cocinas solares vienen en una gran variedad de formas y tamaños y muchos de ellos son grandes cuando apuntando directamente al sol pero rendimiento se convierte en pobre muy rápidamente como los movimientos del sol. He estado buscando software ayudar con el diseño desde agosto de 2008 o antes. Finalmente encontré algo utilizable por mí. Arte de la ilusión. Con él, yo en comparación con un plato parabólico, varios platos parabólicos compuestos y un hemisferio mientras el sol se mueve en incrementos de 5 grados. (incriments de 20 minutos). Por supuesto que es sólo resultados preliminares pero el hemisferio gana como el mejor plato inmóvil!
Quién hubiera pensado! Plato parabólico---fin llegó!
Justo mi prueba fue bastante crudo. Acaba de programar 7 cámaras para representar las escenas de directamente arriba a 30 grados fuera. (2 horas). Utilicé una bola roja para representar a la olla y la razón que el tamaño de su reflejo en el plato será aproximadamente la potencia de cocción.
Nada fue optimizado. Puse la bola en 000 en el cooordinates xyz y mueve los platos hasta que la imagen de reflexión llena el plato con la cabeza de cámara. Luego hicieron invisible todos los platos y representa la escena con cada cámara en la sucesión. Finalmente puse el 35 imagenes en un archivo jpg para hacer su comparación. También he subido una versión un poco mejor de mi arte de archivo de escena de ilusión para cualquier persona que quiera intentar esto. Tuve mucha ayuda en el arte de los foros de ilusión con esto y les agradezco por ello. La ayuda es
http://sourceforge.net/Forum/Forum.php?thread_id=2915545&forum_id=47782
Si utilizas mi fichero de escena, necesita reducir el aumento de la .aoi predeterminado 100 a 1 o 2 para ver los platos que debe ser el archivo de escena cuando se descarga. Me han dicho que puede descargar como .temp (sólo cambio a .aoi y debe ser fino)

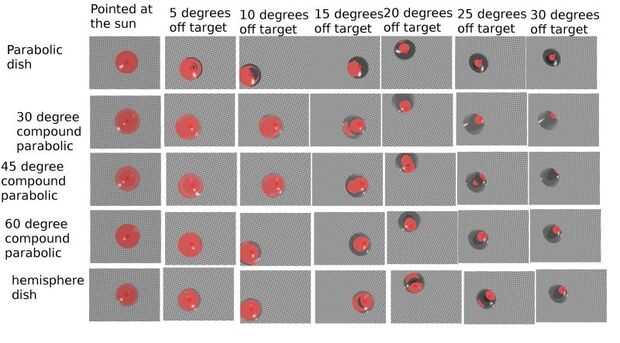

Explicación del cuadro. Con la sobrecarga de sol, todos los platos muestran una imagen completa roja, lo que significa que la luz del sol se verá todo reflejado a la bola roja en el foco! Así que son todas tan buenas cuando señaló el sol! 10 grados (40 minutos más tarde) un cresent negro aparece en la reflexión de plato parabólico lo que significa que este plato es mucho más pobre en esas condiciones. Refleja conciderablenent menos luz a la bola roja que hacen otros platos! De 30 grados de blanco, casi todos los platos son inútiles, el único rojo que podemos ver es la bola roja sí mismo. Los platos sólo reflejan la luz del sol hacia el espacio. (La gente de arte de la ilusión no es demasiado impresionada con mi mala elección de ampliación) etc.. Debo han tenido los discos rojo mucho más grandes. Lo siento
16 de feb, tengo ayuda con un nuevo archivo de escena. Si lo usas, puede representar una película de stop motion de archivos jpg de cada plato muy rápidamente, también puede mover la línea de tiempo de película y sus movimientos de cámara rápidamente. (Tengo video en youtube que le ayude a comenzar con esto.
http://www.youtube.com/watch?v=y-s2N_8tzQo es parte de software
http://www.youtube.com/watch?v=obMlr2pXXgY es la parte 2 es mala calidad pero si usted consigue a través de ella, vale.)
El archivo de escena para hacer películas es bastante limpio. Es llamado dishs todo mismo nullworks.aoi tamaño utilicé un fotograma por segundo y 48 marcos en total
He dejado las cámaras sin usar 7 para poder usar como marcadores como la cámara mover 1 en forma de arco sobre la escena
20 de feb he añadido los archivos .mov 5 aquí para descargar así que usted puede examinar cómo los platos reflejan la luz con el tiempo.
Dependiendo de la fuente, el patrón de reflexión es muy diferente! Hago un llamamiento a gente a descargar y revisar estos archivos de película quicktime. Muestran un plato de ovehead a 45 grados del lado.
Brian
