YABBAS - sin embargo, otro desnudo huesos Arduino (sobre placa perforada)

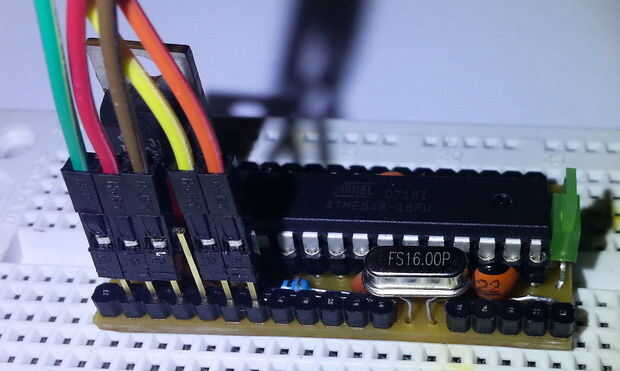

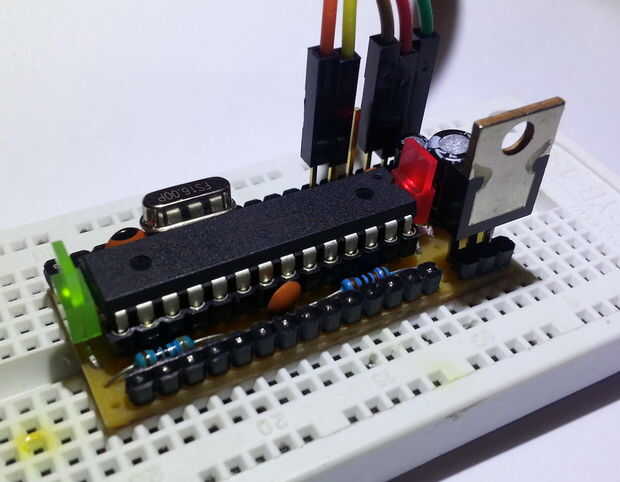

este Instructable demostrará la construcción de los huesos de un desnudo (y realmente barato... menos que $5) módulo compatible Arduino que se puede poner juntos en un pequeño trozo de placa perforada y se puede utilizar en un protoboard o independientemente.

Los siguientes enlaces / proyectos similares fueron utilizados como inspiración:
*
http://tinkerprojects.blogspot.com/2012/06/minimal-Arduino-on-Small-stripboard.html
http://shop.moderndevice.com/products/RBBB-kit
http://txapuzas.blogspot.com/2010/07/paperduino-stripboard.html

El esquema está basado en Arduino Mini Pro (http://arduino.cc/en/Main/ArduinoBoardProMini) y sólo difiere en algunos aspectos menores de (opcionales):
1. este diseño utiliza un regulador de voltaje más potente
2. este diseño utiliza un cristal más preciso (en vez de resonador de cerámica)
3. este diseño zanjas el botón reset (¿realmente lo necesita?)
4. este diseño utiliza una resistencia de 1 k (en lugar de 10 k) para el indicador LED

Requisitos previos / herramientas necesarias:
* Soldador con punta fina
* De la soldadura (bien) y flujo
* Cuchillo
* Mini alicates (opcional pero útil)
* Multímetro (o voltímetro)
* Un Arduino existente, o cualquier otro programador AVR (necesario para cargar el bootloader)
* Un adaptador de USB a Serial TTL (usado para subir programas después de que el gestor de arranque está en el lugar)

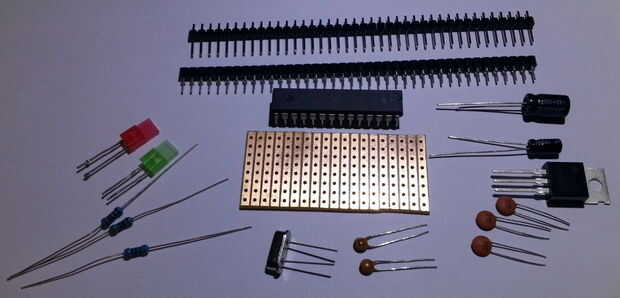

Lista de partes (con una recomendación de origen económico):
* $0.22 - fila 19 x 8 columna placa perforada (menos de 1/3 de una placa perforada de 94x53mm)
> http://www.taydaelectronics.com/small-stripboard-94x53mm-copper.html
* $1.00 - 3.50 - Atmega328P (o ATMega168 o ATmega8 si son suficientes para sus necesidades)
> http://www.taydaelectronics.com/atmega328p-pu-atmega328-microcontroller-ic.html
Consejo: Usted puede conseguir las mayores fichas de ATmega8 en eBay por alrededor de $1 (en un paquete de 10) en estos días,
o los últimos y mejores chips ATmega328P en eBay por alrededor de $2,20 (en un paquete de 5)
* $0.11 28 pin DIP IC zócalo
> http://www.taydaelectronics.com/28-pin-dip-ic-socket-adaptor-solder-type.html
Consejo: Puedes sustituir los 2 x 14-perno longitudes de adaptador del zócalo SIP/DIP para una toma de calidad superior
* $0.23 - regulador LM7805 5V Voltaje
> http://www.taydaelectronics.com/lm7805-l7805-7805-voltage-regulator-ic-5v-1-5a.html
* $0.10 - cristal de 16 MHz
> http://www.taydaelectronics.com/16-000-mhz-16-mhz-crystal-hc-49-s-low-profile.html
* $0.02 - (2) condensadores de 22pF cerámico disco
> http://www.taydaelectronics.com/10-x-22pf-50v-ceramic-disc-capacitor-pkg-of-10.html
* $0.03 - (3) 100nF / 0.1uF condensadores de disco de cerámica
> http://www.taydaelectronics.com/10-x-0-1uf-50v-ceramic-disc-capacitor-pkg-of-29.html
* $0.03 - 100uF 10V condensador electrolítico
> http://www.taydaelectronics.com/100uf-10v-105c-radial-electrolytic-capacitor-5x11mm.html
* $0.03 - 100uF 25V condensador electrolítico
> http://www.taydaelectronics.com/100uf-25v-105c-radial-electrolytic-capacitor-6x11mm.html
* $0.02 - roja LED 3mm
> http://www.taydaelectronics.com/led-3mm-red.html
* $0.02 - verde LED 3mm
> http://www.taydaelectronics.com/led-3mm-green.html
* $0.012 - 1/4 watt 330 ohmios del metal film resistor 1%
> http://www.taydaelectronics.com/330-ohm-1-4w-1-metal-film-resistor.html
* $0.012 - 1K ohmios 1/4 watt metal film resistor 1%
> http://www.taydaelectronics.com/10-x-resistor-1k-ohm-1-4w-1-metal-film-pkg-of-10.html
* $0.012 - 10K ohm 1/4 watt metal film resistor 1%
> http://www.taydaelectronics.com/10-x-resistor-10k-ohm-1-4w-1-metal-film-pkg-of-10.html
* Encabezado opciones:
* $0.39 - DIP y SIP socket adaptador (ideal para cables o para la construcción de una toma de corriente de alta calidad)
> http://www.taydaelectronics.com/30-pin-dip-sip-ic-sockets-adaptor-solder-type.html
* $0.24 - jefe del PIN hembra
> http://www.taydaelectronics.com/40-pin-2-54-mm-single-row-female-pin-header.html
* $0.15 - jefe del PIN macho
> http://www.taydaelectronics.com/40-pin-2-54-mm-single-row-pin-header-strip.html
* Envío (de taydaelectronics): ~$1.20
* TOTAL (sin gastos de envío): ~ $2 - $4,75

Etiquetas: Arduino, Protoboard, Placa perforada, Atmega328, Atmega8
