YABBAS - sin embargo, otro desnudo huesos Arduino (sobre placa perforada) (11 / 12 paso)

Paso 11: Añadir un programa de prueba

Por último, ahora deberíamos ser capaces de conectarse y usar el dispositivo como un Arduino normal.

Vamos a conectar un USB al adaptador de la serie TTL y cargar un programa de prueba usando el IDE Arduion.

1. Conecte el USB al adaptador de la serie TTL.

Conectar el GND, VCC, DTR, pernos de RX, TX.

Nota: Que adaptador de USB a Serial para usar está fuera del alcance de este Instructable.  Sólo asegúrese de que el adaptador expone la línea DTR como es necesario para el proceso de auto-reset.

Llego a ser uso de un adaptador de CP2102 de eBay ~$2.35 (http://www.ebay.com/itm/181164801515).

2. Abra el IDE de Arduino.

3. Abra el ejemplo de 'Blink' (archivo > ejemplos > 01 conceptos básicos > Blink)

4. Compruebe que está seleccionada la tabla adecuada (en herramientas > Junta)

Para el un ATmega8, utilice el ' Arduino NG o mayores con ATmega8'
Para el un ATmega168 utilizar 'Arduino Pro o Pro Mini (5V, 16 MHz) w / ATmega168'
Para el un ATmega328 utilizar 'Arduino Pro o Pro Mini (5V, 16 MHz) w / ATmega328'

5. Compruebe que está seleccionado el puerto serie adecuado (en herramientas > Serial Port)

6. cargar el programa (archivo > cargar)

En este punto, el IDE de Arduino tendrá un minuto o dos para compilar el programa, reiniciar el dispositivo Conecte al cargador de arranque de su dispositivo a través del adaptador de USB a Serial, verificar el chip, subir el programa y finalmente reiniciar el dispositivo para ejecutar el nuevo programa.

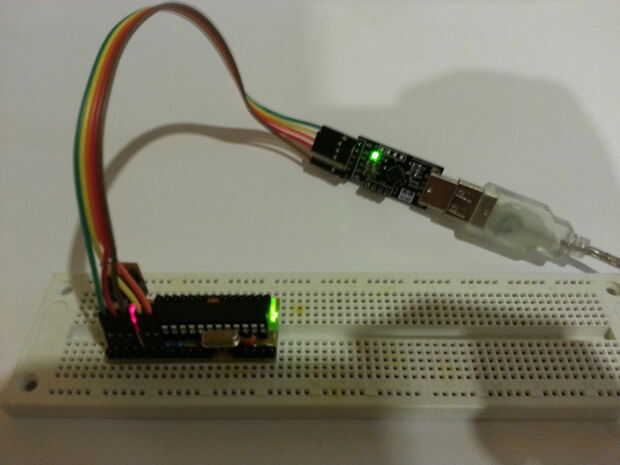

Si todo es exitoso, (eventualmente) verá el comienzo verde el LED parpadea y en sobre un un segundo intervalo.

¡ Felicidades!  Ahora tienes un $2-5 breadboard escueto ambiente Arduino listo para agregar a su caja de herramientas o utilizar para su próximo proyecto.
