YABBAS - sin embargo, otro desnudo huesos Arduino (sobre placa perforada) (2 / 12 paso)

Paso 2: Preparar la placa perforada para soldar

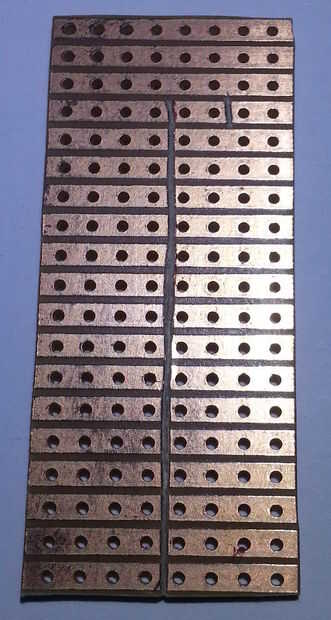

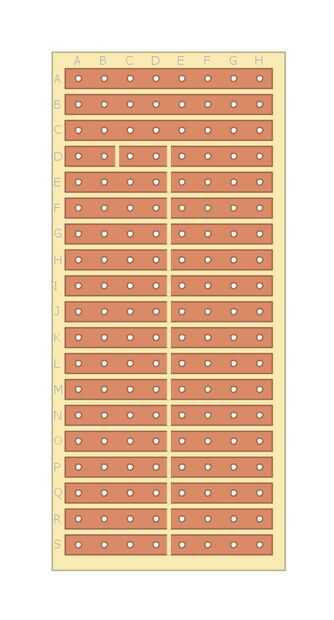

Con una navaja corta los rastros de cobre como se indica.

Tenga en cuenta la Junta será una imagen del espejo cuando se voltee.

Me parece más fácil a la primera cuenta la Junta intentando apenas cortar el cobre.  Entonces, ángulo de la cuchilla un poco (para cortar una ranura en v) y proceder a hacer el corte más profundo de ambos lados.

Tenga cuidado para que usted deje suficiente cobre para la soldadura de los orificios a ambos lados de cualquier corte, asegurando que se elimina suficiente cobre para asegurar el cobre se separa realmente de cualquier lado y no salvar al soldado.
