YABBAS - sin embargo, otro desnudo huesos Arduino (sobre placa perforada) (6 / 12 paso)

Paso 6: Soldar los LEDs y condensadores

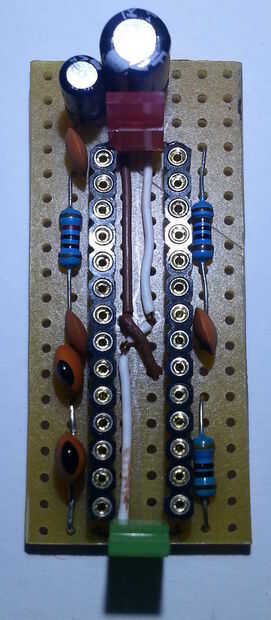

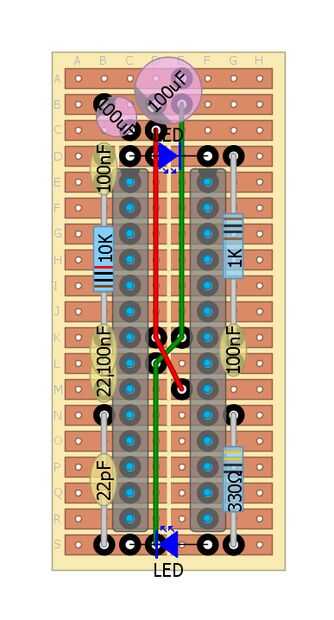

1. colocar los LEDs y los condensadores electrolíticos de acuerdo con el diagrama.

Nota: LEDs y los condensadores electrolíticos son direccionales y se colocarán en la orientación correcta.

Para el LED, colocar el cátodo a tierra.
Dentro de un LED, el cátodo es generalmente el cojín más grande, pero el plomo más pequeño.

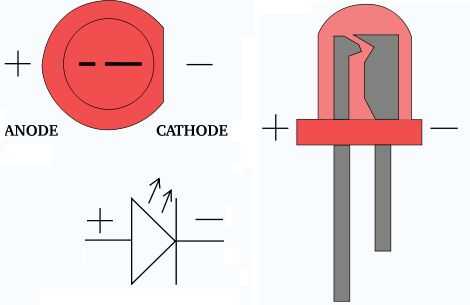

(ver foto, fuente: http://www.societyofrobots.com/electronics_led_tutorial.shtml)

* Electrolíticos condensadores deben tener una marca en la etiqueta ('-')
lo que indica que conducen debe colocarse a tierra.

2. comprobar que los LEDs y los condensadores se colocan correctamente.

3. proceda a soldarlos en el lugar y cortar sus cables a una longitud razonable.
