Paso 7: Soldadura de los encabezados de PIN
Puede utilizar varios tipos de cabezales de perno aquí (o ninguna) dependiendo de cómo desea utilizar el tablero.
Las opciones incluyen:
* Cabeceras Femenino: buena para conectar sub-boards que utilizan cabeceras masculinas.
* Cabeceras masculinas: buena para enchufar en la placa.
* Adaptadores de enchufe SIP/DIP: bueno para enchufar los cables de soldadura-menos puente.
* Sin jefes: bueno para soldadura directa de cables/sub-boards para una instalación más permanente.

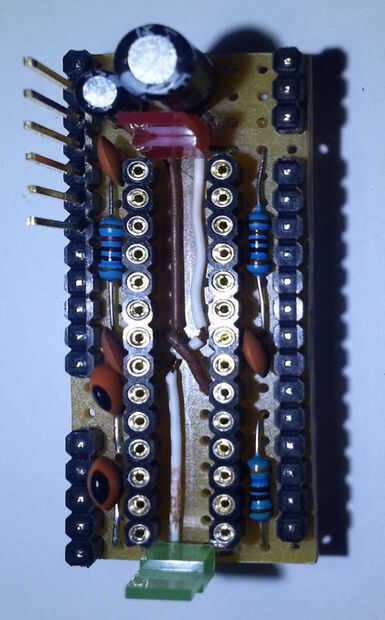

Quería usar minas en un protoboard, usé cabeceras masculinos sobresale completamente la parte inferior.

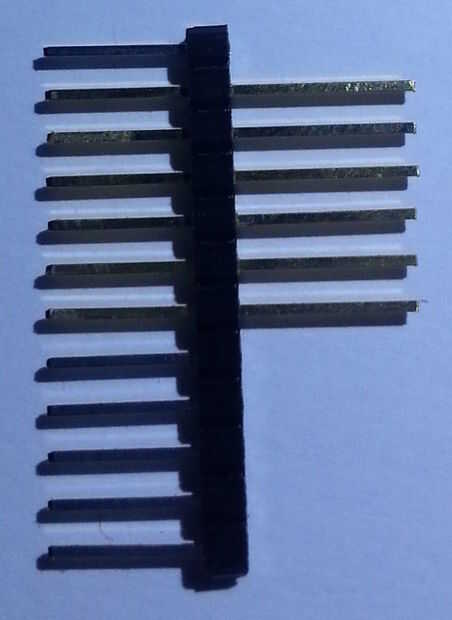

Consejo: hice un jefe especial del PIN para permitir la fácil conexión de mi adaptador USB a Serial TTL. Para hacer esto, tomé un estándar macho 12 pines, 6 eliminado de los pasadores y pernos más substituidos en su lugar (ver imagen).

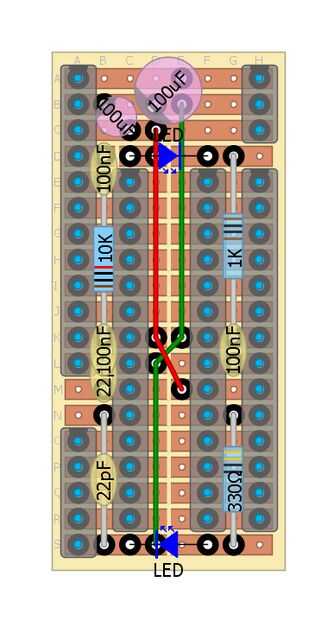

2. Coloque las cabeceras PIN en sus lugares apropiados según el diagrama.
3. proceder a la soldadura de las cabeceras PIN en su lugar.
Consejo: he encontrado que los pines se sueldan mucho más fácilmente si utilizas un poco de flujo. También he encontrado que esto ayuda a mantener los encabezados de PIN en su lugar hasta que usted puede conseguirlos soldadas.
