Paso 2: Preparar el cuadro de proyecto

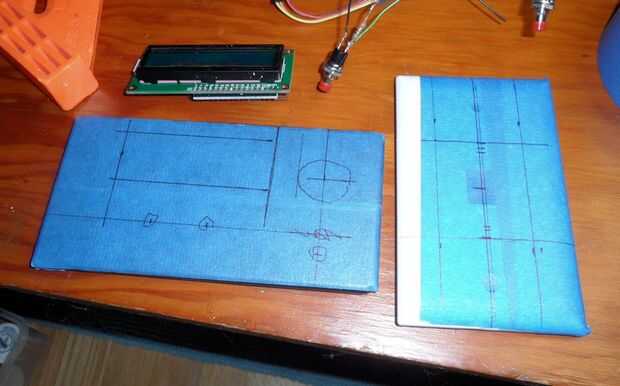

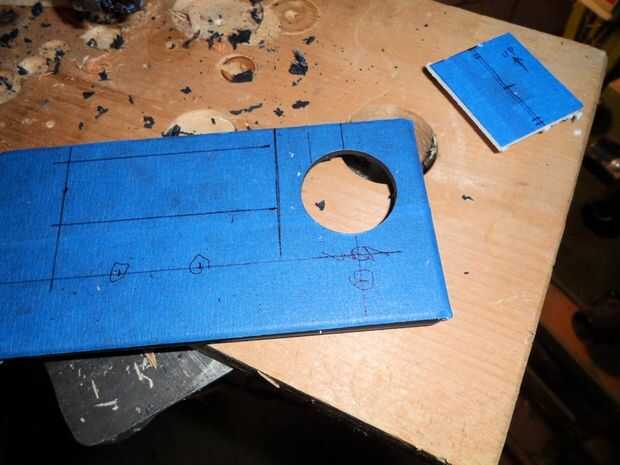

En mi primer intento utilicé cinta de pintor azul y dibujó en él que quería varios agujeros.

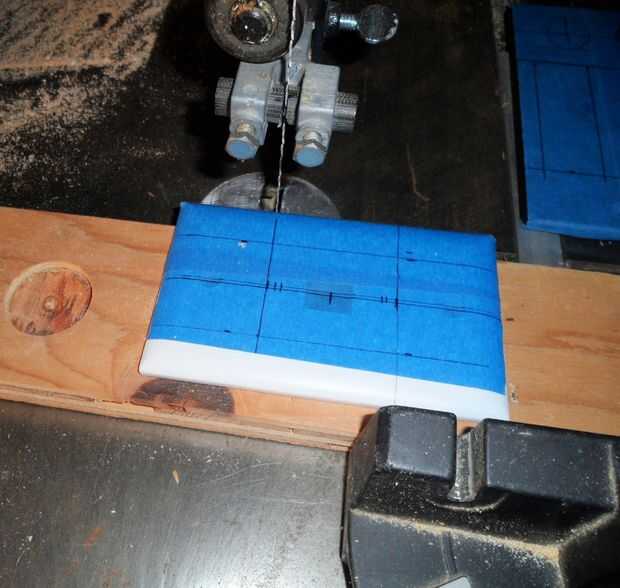

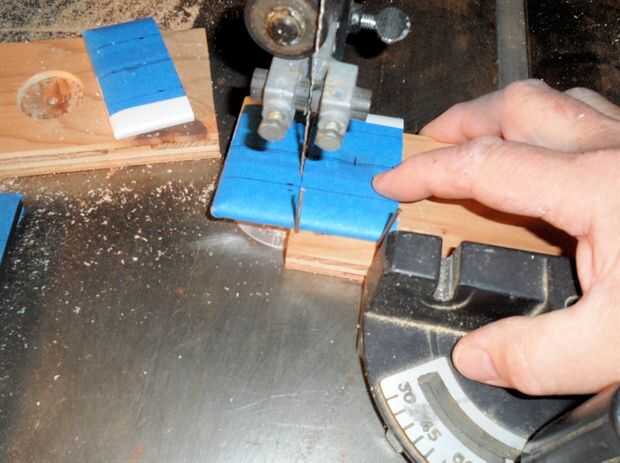

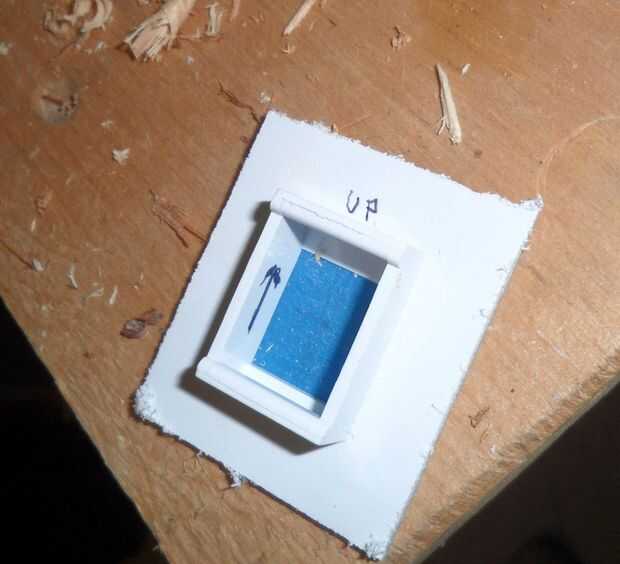

Corté la tapa del receptáculo modular a un tamaño razonable con una sierra de cinta hacia abajo.

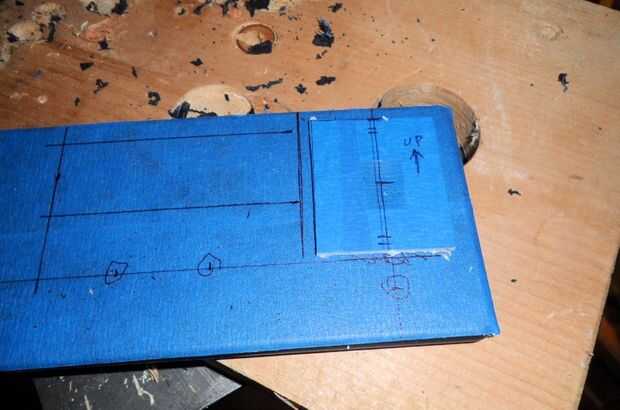

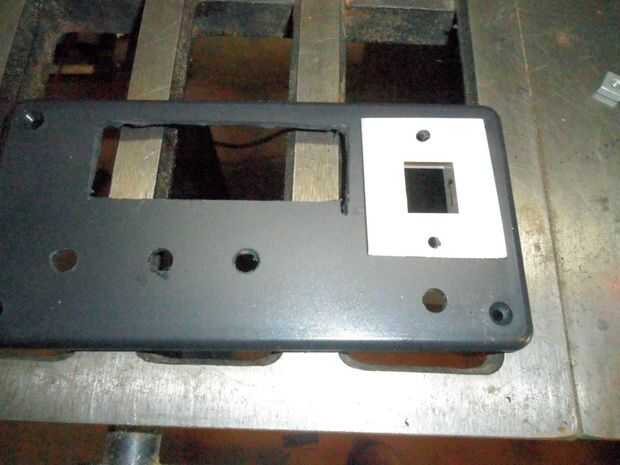

Usé una broca Forstner para perforar el hueco para la parte posterior de la cubierta del receptáculo modular y utiliza una herramienta Dremel para cortar la abertura para el panel LCD. No tengo suficiente habilidad con la Dremel y el rectángulo que corte era muy descuidado. El diseño era malo, demasiado. El rectángulo estrecho el camino de alambre para el LCD y la colocación de la cubierta del receptáculo modular de corte hacia abajo tenía una esquina de la cubierta del oscurecimiento de uno de los tornillos de la tapa de la caja.

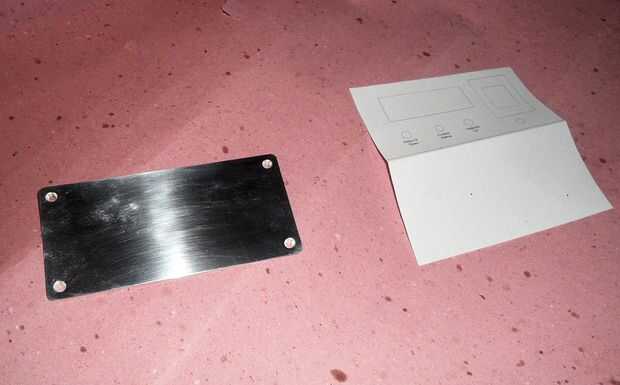

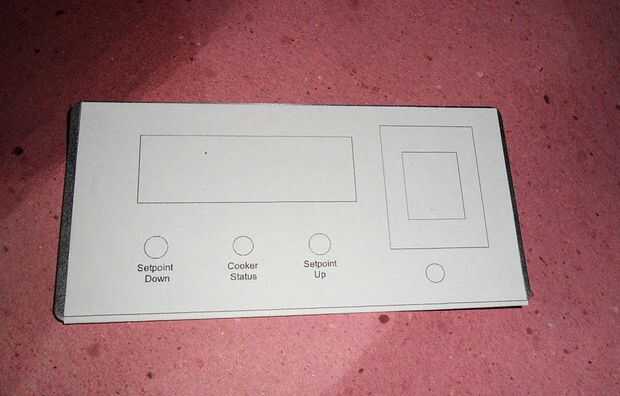

Me descartan la tapa de plástico y utilizar un programa de CAD (DoubleCAD) para crear un diseño para imprimir y pegar en la tapa de aluminio, con adhesivo en aerosol. Utilicé una herramienta recorte (Jameco, Radio Shack, Newark) para cortar los rectángulos para el panel LCD y el hueco para la cubierta del enchufe modular.

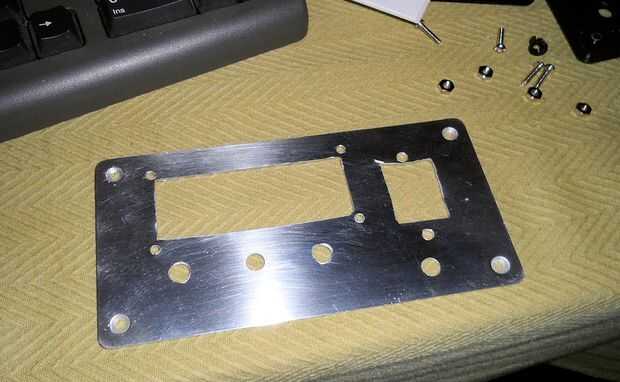

A continuación, perforé el agujero de 1/4" para el montaje de LED y los otros agujeros para ajustar los interruptores de contacto momentáneos de arriba/abajo usé.

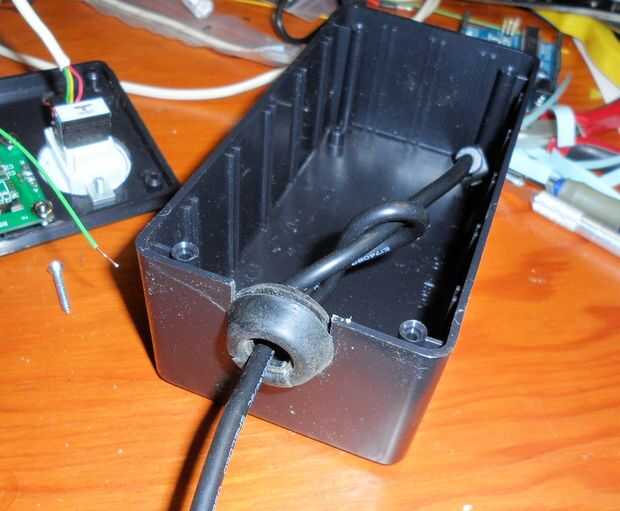

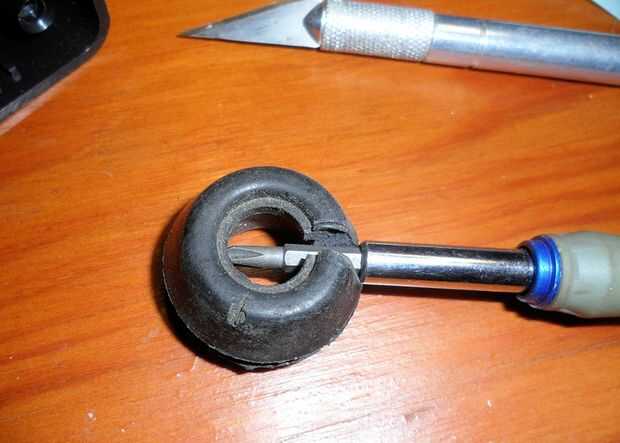

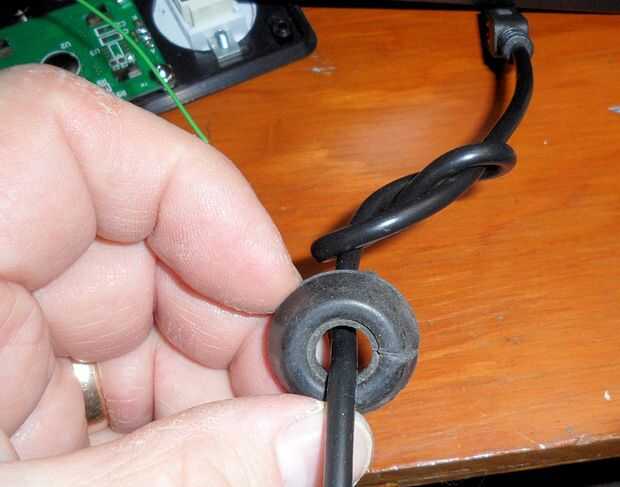

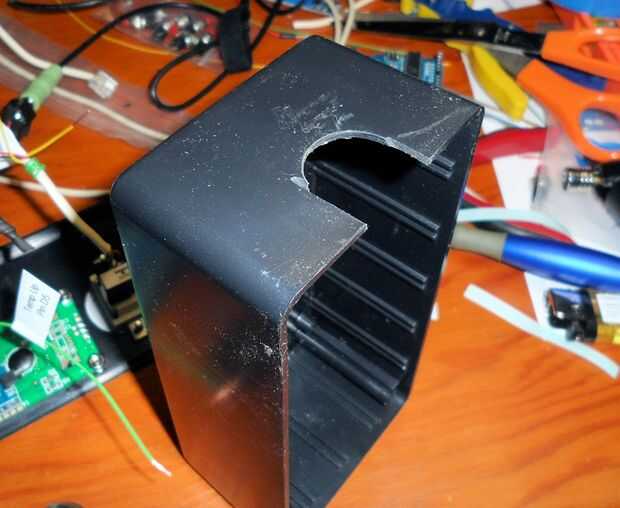

El agujero de la arandela fue perforado en un extremo de la caja. El agujero fue centrado en el final y desplazamiento de la parte superior para permitir que todo el ancho del ojal para caber justo debajo de la cubierta. Se hicieron recortes (aproximadamente) tangentes al orificio con una sierra de mano, haciendo una "U" en forma, para permitir que el ojal a deslizarse hasta el agujero. El ojal se cortó por lo que se podría montar en el cable de alimentación, en este caso un cable USB.
Agujeros para el montaje de la pantalla deben ser presentados con mucho cuidado. Colocar cinta de pintor, algunas en la parte posterior de la cubierta, donde se espera que los agujeros, coloque el panel LCD en posición y marque la ubicación del agujero con un marcador Sharpie largo y fino o con un lapiz fino. Quite el panel del LCD (por supuesto) y acabado por el centro de perforación y perforación de los orificios. Me pareció mejor utilizar tornillos 4-40 3/4" con una tuerca hexagonal entre la cubierta y el panel del LCD, así como de la tuerca hexagonal para asegurar el panel. La tuerca adicional actúa como un pilar para la cantidad de espacio entre el panel y la cubierta.
