YASS - sin embargo otra solución de Sous Vide (3 / 8 paso)

Paso 3: Controlador electrónica

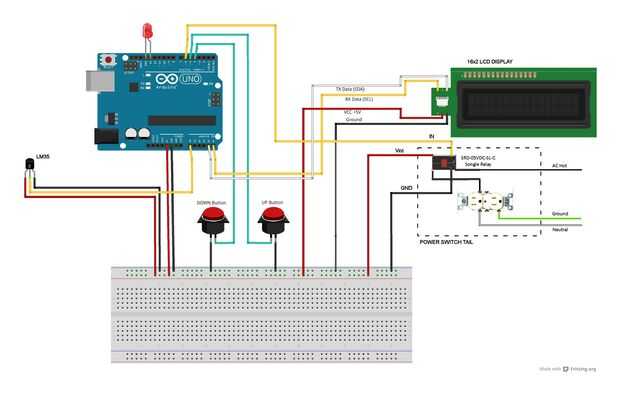

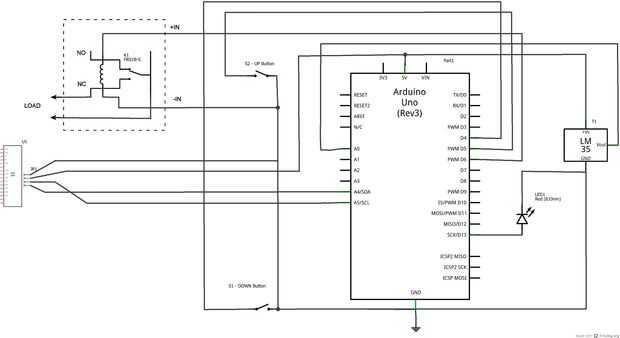

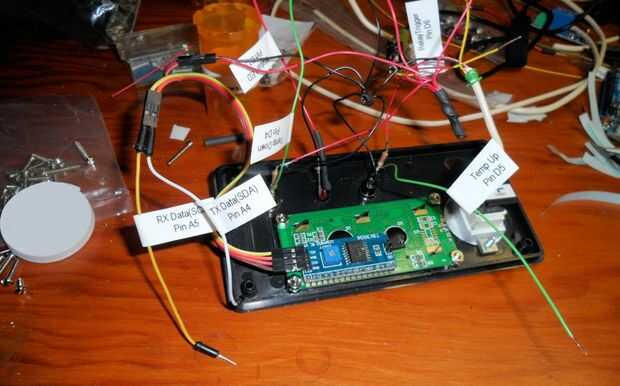

Si nos fijamos en las imágenes, te darás cuenta que no hay protoboard o placa de circuito utilizado. Puedo pensar esto si actualizo el diseño. Observe también que utilizar etiquetas para identificar las conexiones. Esto me permite desconectar el Arduino y vuelva a conectarlo sin tener que consultar el diagrama de cableado. Experimenté con varios calibres de alambre, en busca de flexibilidad, sin embargo, suficiente rigidez para servir como pasadores para las conexiones a Arduino. Probé cuatro cable de teléfono de conductor que es calibre 22 o 24, pero era demasiado rígida y tiró de los conectores con movimientos muy leves. Mi compromiso era utilizar puentes de macho/hembra para conectar entre los cables más rígidos y el Arduino. [Probablemente sería más fácil haber utilizado los cables de puente,.]

Recoge dos grupos de cables, es decir, todas las conexiones a + 5v y todas las conexiones a tierra, la soldadura de cada grupo y proteger la conexión con calor encogen cinta de tubería o eléctrica. Como alternativa, puede utilizar pequeños capuchones. Hacer que los cables de tres pulgadas, uso el color de código rojo, para + 5v y negro para la tierra del circuito. Debe haber seis negro y rojo cuatro.

Soldar un cable negro a un contacto de cada uno de los contactos del interruptor de botón pulsador. El otro contacto de cada uno de los interruptores se conectará al pin D4 o D5 de Arduino.

Cátodo el LED con un cable negro de la soldadura. Soldar un cable al ánodo del LED. Esto se conectará al pin D13 de Arduino.

Para las conexiones al controlador LCD, he utilizado cables de puente de la mujer, mujer, que están conectados en pares. Dos parejas hacen un zócalo muy agradable para enganchar en los pasadores del conductor. Un rojo y un cable negro, cada uno conectados a los puentes f/f para fuente de + 5v y tierra para el conductor del LCD. Dos puentes/macho enchufe los conectores de f/f de datos TX y DX a los pines de Arduino A0 y A1. [Como una ocurrencia tardía, podría han usé otro de los conectores de cable de alimentación de PC, como en la cola del interruptor de potencia paso.]

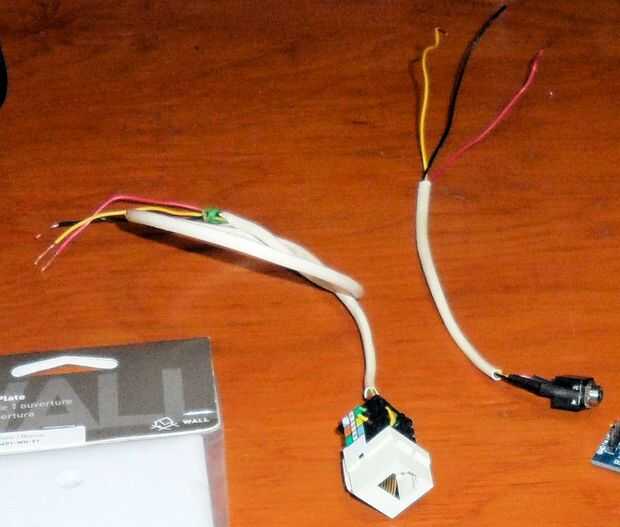

El conector RJ11 tiene dos colores códigos impresos en él. Seguir con el negro/rojo/verde/amarillo. Para el enchufe que va en él, que se conectará con el sensor de temperatura, utilice la orden negro/rojo/verde/amarillo (gancho en la parte inferior) en http://www.westernet.net/Help/RJ45.htm

La conexión a la cola de interruptor de potencia utiliza a un conector de 3,5 mm estéreo. Los tres terminales del gato se llaman anillo, punta y manga. Conecte un cable negro con la manga, un cable amarillo para el anillo y un cable rojo a la punta.
