Paso 4: El Sensor de temperatura

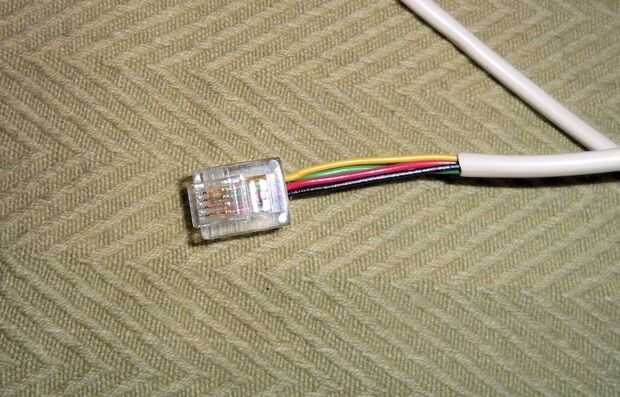

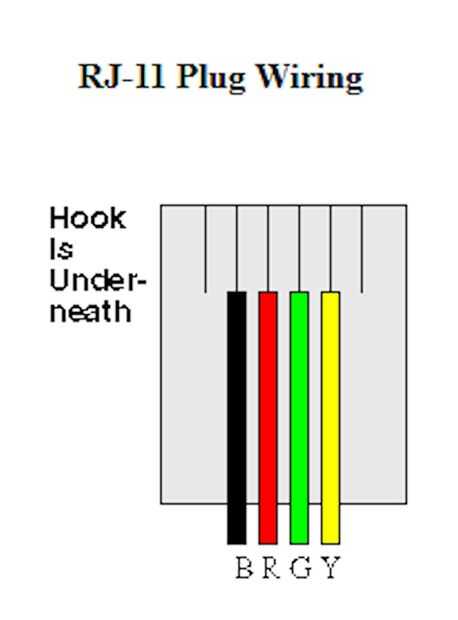

La sonda se conectará a la caja de proyecto usando un conector RJ11. Siga el orden de color que se muestra al hacer tu propio cable de conexión. Si está utilizando un cable de teléfono prefabricadas, asegúrese de que el cableado está en el orden mostrado en el diagrama, negro, rojo, verde y amarillo, visto desde arriba, el gancho en la parte inferior. Tenga en cuenta que, en los cables comercialmente hechos, la orden del color de un extremo es el reverso del otro extremo.

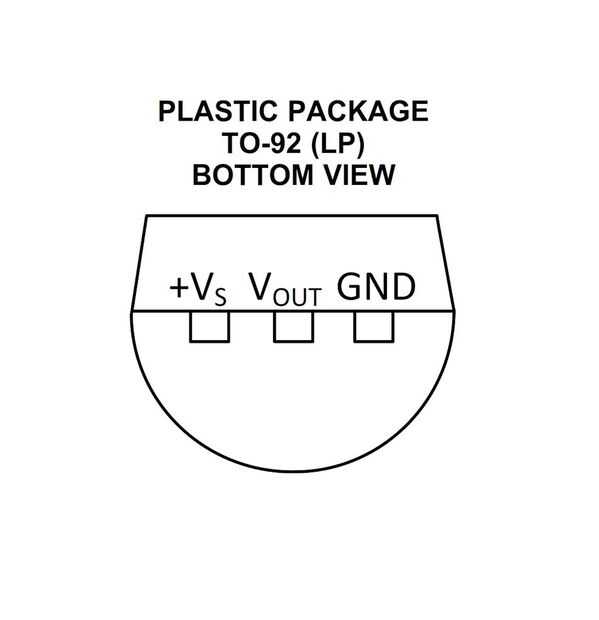

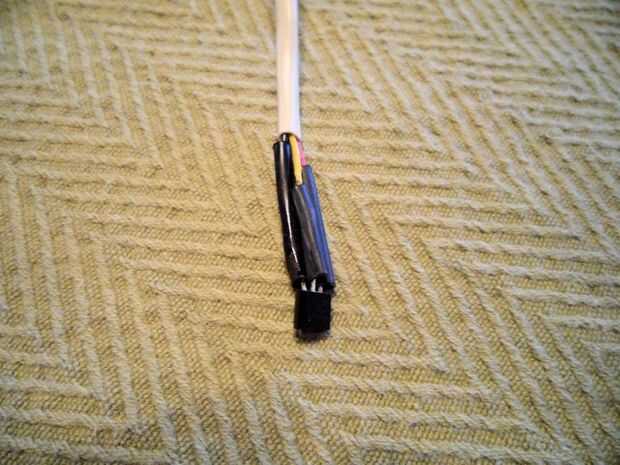

En la fabricación de conexiones para el LM35 o el LM34, el cable pelado y empalmes de la soldadura deben cubrirse con tubos termocontraíbles o cinta aislante. Con cuatro conductores teléfono, suelde el cable rojo a la + Vs, el cable negro a GND y el amarillo a Vout. El cable verde no será utilizado y debe ser cortado.

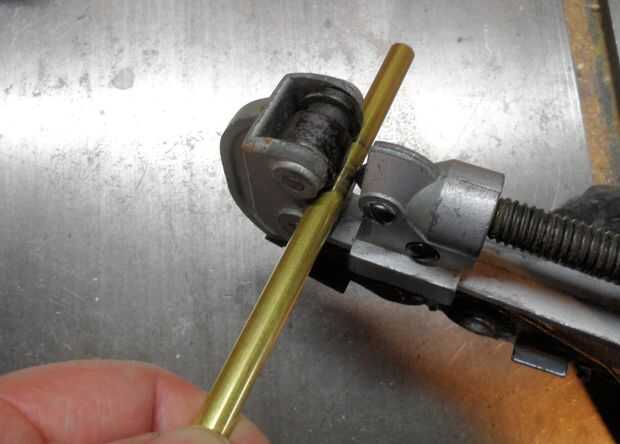

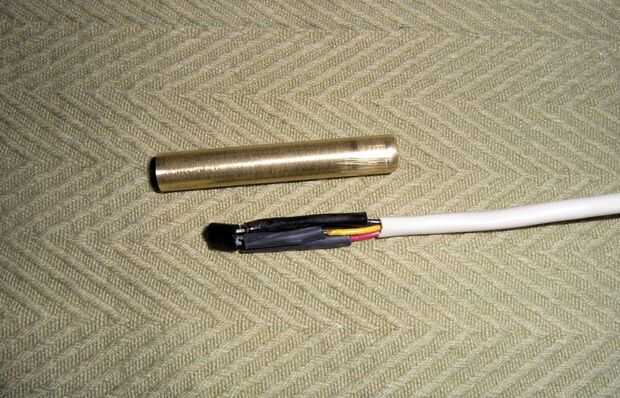

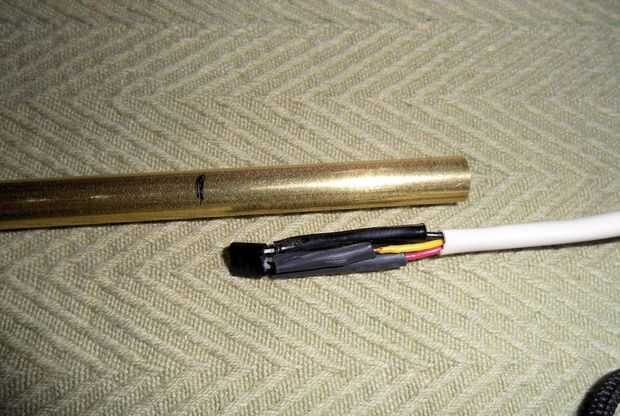

El sensor de temperatura debe ser impermeables. He utilizado un tubo de latón de 9/32x0.014 (7.14 mm x 0.355 mm) rojo, que compré en una tienda de hobby local/modelo tren. Era sólo lo suficientemente grande como para contener mi sensor y el aislamiento de la tubería. Corte una sección que cubre los cables más allá de lo que fue despojada la cubierta del cable y sensor.
El siguiente paso tiene el potencial de ser extremadamente desordenado, así que tome las precauciones necesarias para cubrir cualquier superficie de trabajo que no desea untadas con silicio.

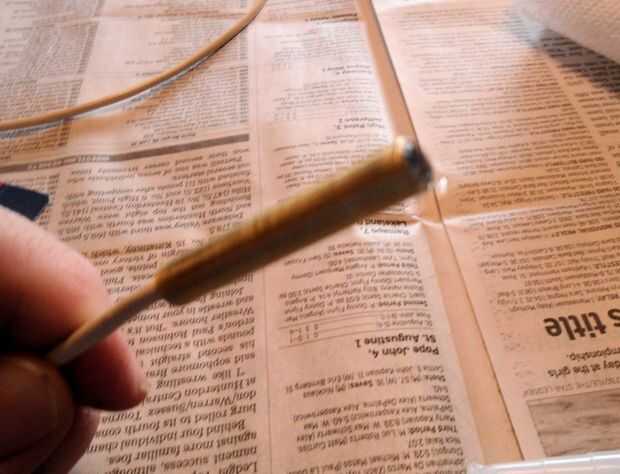

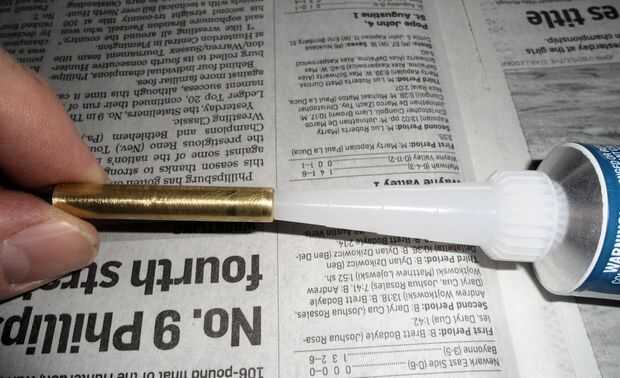

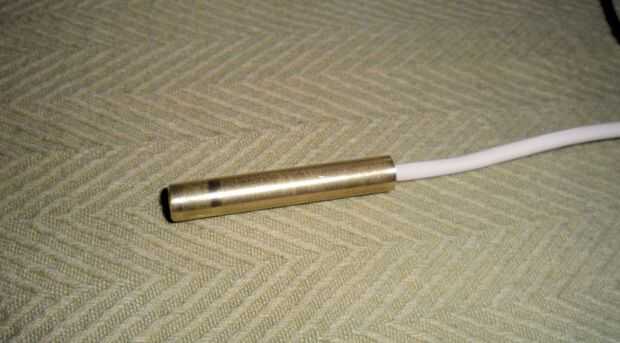

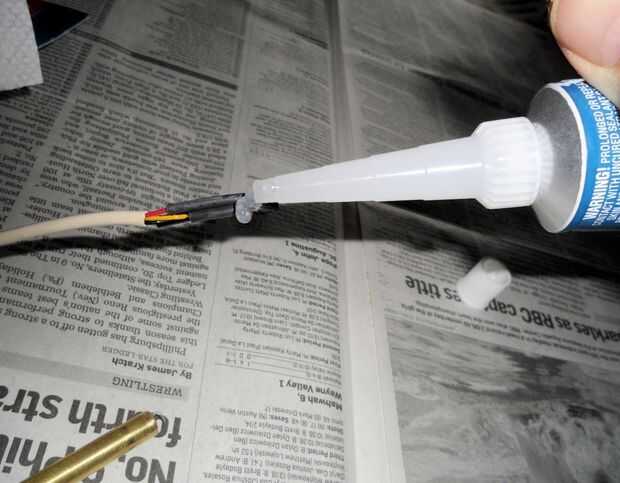

Comenzar con un fuerte chorro de silicona en el tubo de vacío. El sensor y los cables al descubierto hasta y pasado donde comienza la tapa de la capa. Insertar el sensor en el tubo, torcer ya que va. Retirar un poco y secado con silicio. Vuelva a colocar y repetir hasta que esté satisfecho que el sensor y los cables al descubierto están completamente revestidos. Dejar a un lado y permite establecer.
