Paso 2: Lo suelda:
Abra su Button(R) fácil con 4 tornillos en la parte inferior. Retire las baterías, botón y manga. Usted verá un PCB simple mantenido por 2 tornillos. Retirarlos y soldadura de los cables (2 pares, uno que va al altavoz, uno va a la batería).

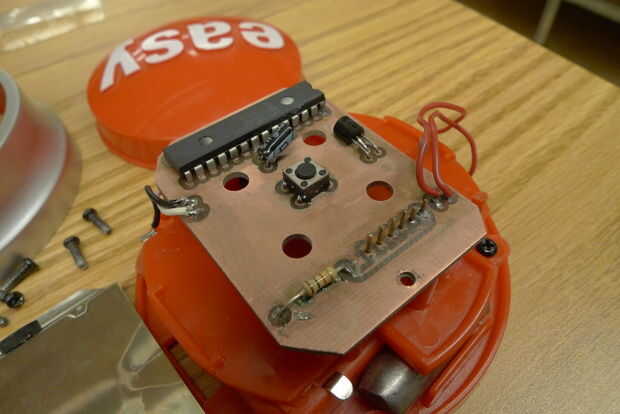

La soldadura de la placa (no necesitas programar nada primero a menos que no planea instalar R1, en cuyo caso usted debe dejar de R1 hasta que usted haya programado el chip). Como de costumbre instalar los componentes pasivos (resistor, condensador, interruptor) en primer lugar, entonces los pequeños componentes activos (transistores) y por último el microcontrolador pasado. Observe que el transistor y el capacitor tienen que ser doblado hacia abajo para caber en la caja, dejar lo suficiente de la iniciativa para permitir que la curva.
La soldadura de los cables del botón fácil para los puntos correspondientes en el tablero de Lil Jon. Observe la polaridad de la batería (blanco -> +). La polaridad del altavoz es lo de menos en este caso.
Inserte su programador (PICkit3 o ICD2/3) para el puente marcado ICSP. Cargar el proyecto desde aquí: https://netfiles.uiuc.edu/zcheng1/www/liljon_project.zip . Si todo funciona bien, debe ser capaz de golpear el programa e ir.
Tan pronto como haya terminado de programación, pulse el botón y usted debe ser recibido con un "YEAH!" o "Qué!!!!!!" ...
Probablemente desee volver a montar el Lil Jon Button (R) recién bautizaría. Usted puede tiene que limar las esquinas del tablero para conseguir que caben dentro del extraño recinto circular. Al menos uno de los tornillos de la PCB originales tornillo en el agujero en el lado de la Junta (se diseña para ser más pequeño que el tornillo, utilice un destornillador eléctrico para abrir el agujero). Poner el botón dentro de la manga y colocar el manguito en la base. Vuelva a instalar los 4 tornillos en la parte inferior y luego pop sería algún Cristal http://www.buy.com/prod/louis-roederer-cristal-brut-2004/q/sellerid/31400202/loc/68903/219440445.html ($194,00 a partir de la escritura) como Lil Jon.
