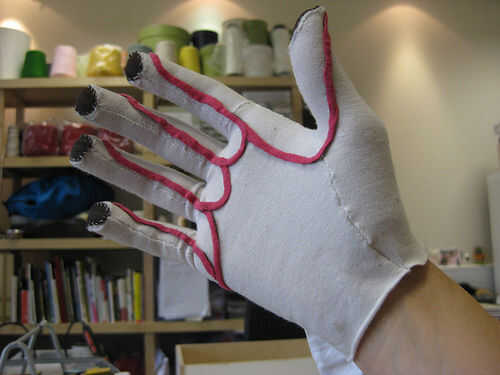

Un guante con sensores de presión de todo tipo de tela en cada punta de los dedos. La idea vino de alguien que quería utilizarlo como profesora de piano con los niños a visualizar la diferencia entre "p" piano (suave) y forte "f" (disco duro).

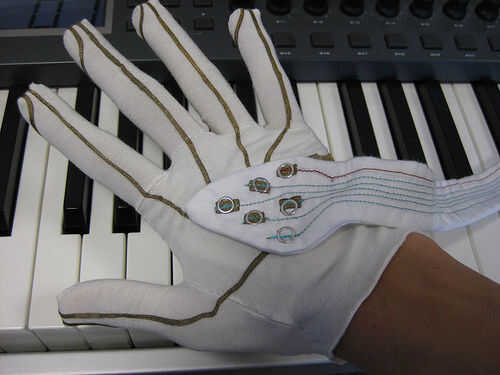

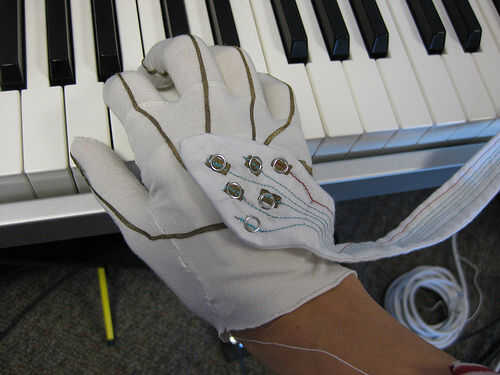

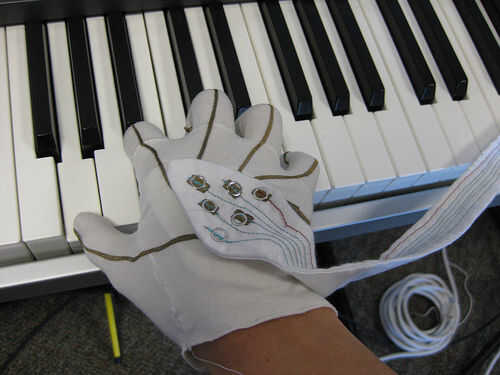

Las capas sensibles de presión de la tela en la punta de los dedos de estos guantes son elásticas por lo que puede caber bien. Los sensores están hechos de tejido conductivo y piezorresistivo Eeonyx tela. El guante está conectado al Arduino mediante broches de presión metálicos y un cable de tela hechos de restos de cosido hilo conductor.
CÓMO FUNCIONA EL SENSOR DE

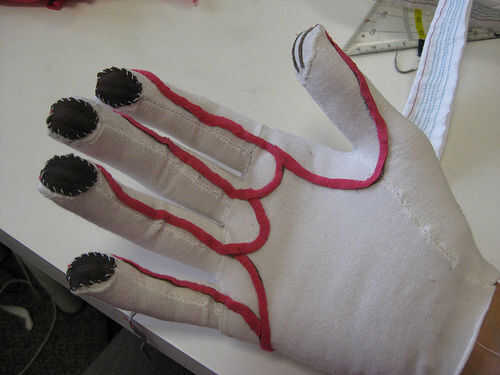

El efecto piezorresistivo describe la resistencia eléctrica cambia de un material bajo presión mecánica. Eeonyx cubre una gama de antiestático telas tejidas y no tejidas en un polímero conductor intrínsecamente, dándoles propiedades piezorresistivo. Por adheridos dos rastros de tejido conductor paralelo a uno otro a través de la yema del dedo y luego colocar un trozo de tela stretch piezorresistivo encima de estos, uno es capaz de medir el cambio es la resistencia entre los dos rastros conductores cuando se aplica presión a través del material piezorresistivo.
Este es el primer prototipo de trabajo, cosas que mejorar incluyen:
- Integrar los sensores mejores alrededor de la forma de la yema del dedo, posiblemente para hacer punto del guante y como hilos conductores y resistivos para hacerlo en tres capa de punto
- Asegurándose de que el sensor reacciona no sólo a sostener presión, pero al golpear ligeramente de teclas del piano
- Asegurándose de que todo esto funciona en la escala de la mano de un niño
- Mejorar la parte de software y visualización
Puede encontrar más información sobre técnicas, materiales y herramientas utilizadas en este Instructable en nuestra base de datos KOBAKANT Cómo conseguir lo que deseas >>
http://www.kobakant.at/DIY
