Paso 9: Enchufe y cable de
Preparar la máquina de coser con hilo conductor. Viento del 117/17 2ply hilo conductor en una bobina. Para el hilo superior de la máquina de coser se puede utilizar cualquier color que te gusta. Preferiblemente hacer el cable GND destacan eligiendo un color diferente que el resto.

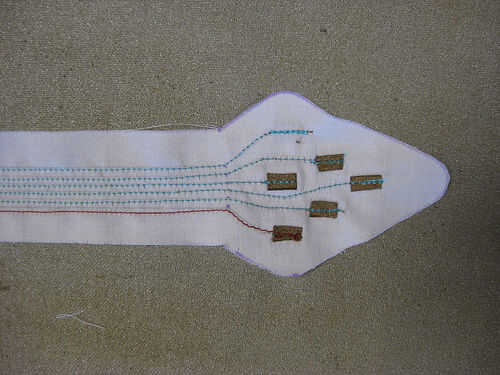

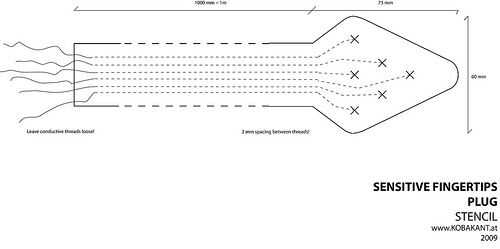

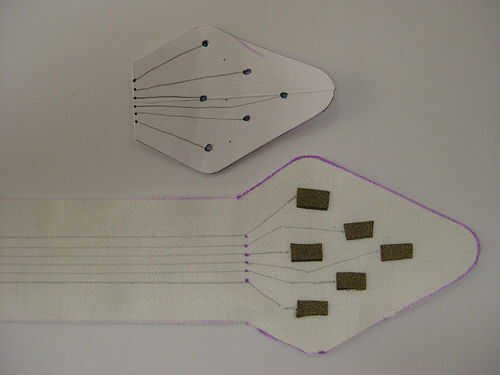

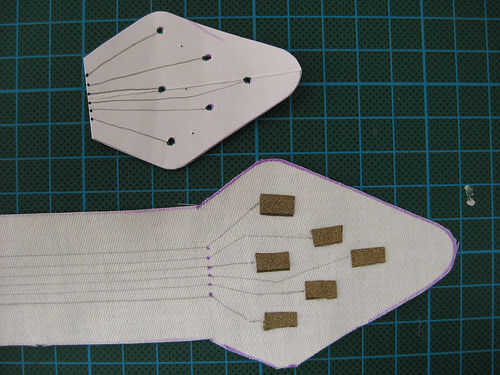

Cosa de los parches de tela conductora a lo largo de los metros de tela no estire hasta el otro extremo (ver fotos y la plantilla), dejando unos 10-15 cm extra del hilo conductor que más tarde necesitan ser cosido a la perfboard.
Asegúrese que las roscas no fray o hacer cualquier tipo de contacto entre sí. Su separación debe ser aproximadamente de 2mm para que alinee con el espaciado de los agujeros en el perfboard.

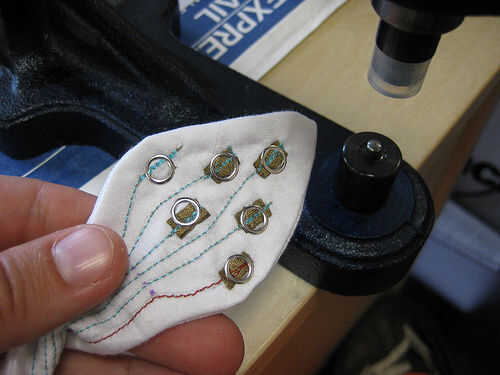

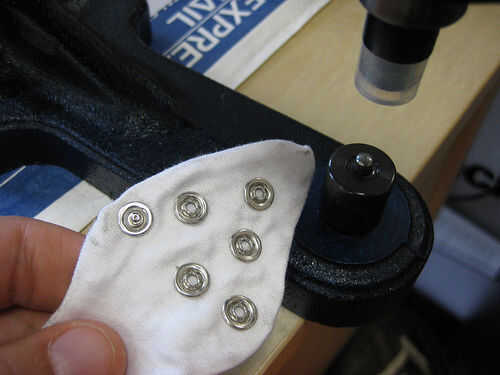

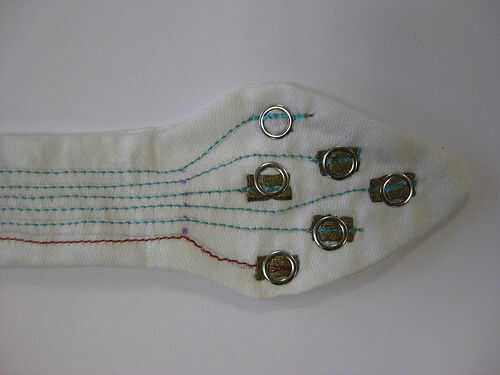

Cuando las roscas han sido cosidas, pierce poppers femenino a través de los parches de tejido conductivo. Para que la cara de la máquina no está en el lado del hilo conductor.
Si la tela que utiliza es algo fina, puede reforzar en la parte central con una capa extra y alguna entretela fusible. Esto detendrá el poppers rasgue la tela cuando conectar y quitar el tapón.

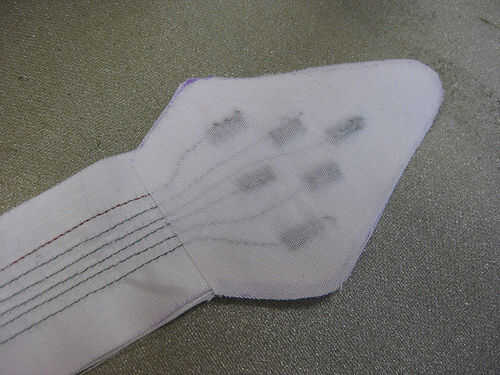

También puede agregar algunos entretela fusible en la parte superior del lado conductor de los hilos, para que cuando se han cosido y el revés el cable que se puede fusionar este fusible por plancha sobre él y se dejará de los hilos de malos contactos en el cable.

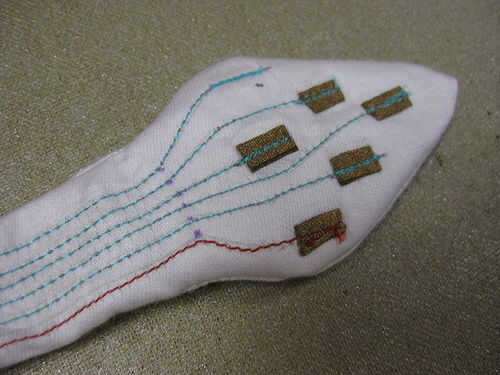

Endecha derecho lados juntos (puntadas conductoras hacia el exterior) y coser las piezas para el enchufe y cable juntos, dejando el extremo con la abierta de hilos conductores sueltos. Vuelva el cable. Y cerrar a mano.

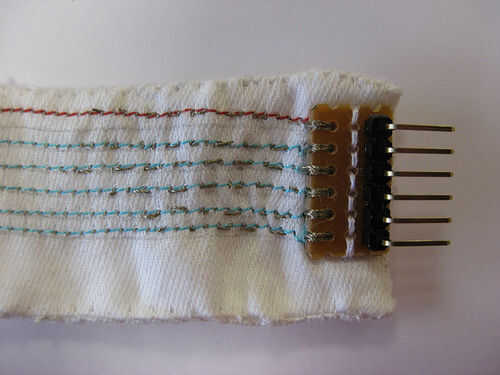

Coser los hilos conductores sueltos para el perfboard. Asegúrese de que ninguno de ellos toquen. Puede utilizar algunos del pegamento para tela para aislarlos cuando todos ellos han sido cosidas.
