Yemas de los dedos sensibles (10 / 10 paso)

Paso 10: Conectar y ejecutar la aplicación

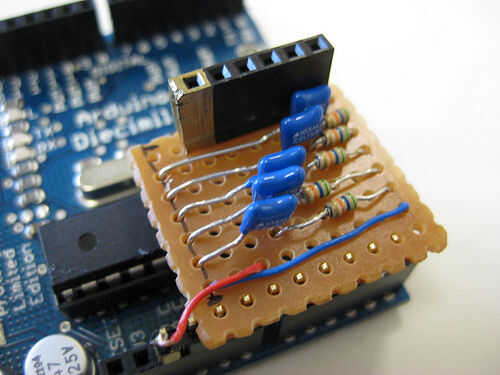

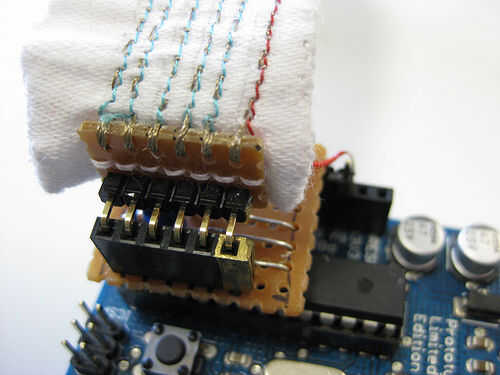

De las puntas de los dedos, para los broches en el guante, a los poppers en el conector a la rosca en el cable para el perfboard, a las cabeceras y en el Arduino lo siguiente debe coincidir:

Entrada analógica 0 = dedo anular
Entrada analógica 1 = dedo índice
Entrada analógica 2 = meñique
Entrada analógica 3 = dedo puntero
Entrada analógica 4 = pulgar

Para Arduino microcontrolador código y el código de visualización de procesamiento por favor mire aquí >> http://www.kobakant.at/DIY/?cat=347

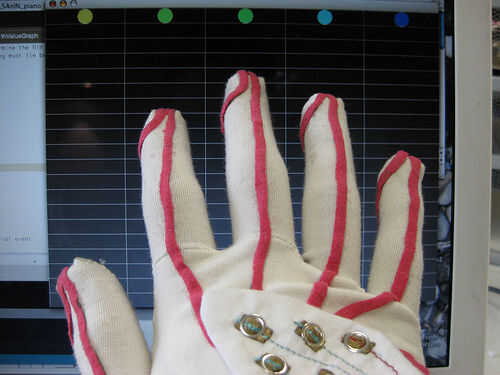

Conecte todo juntos y ejecutar la aplicación.

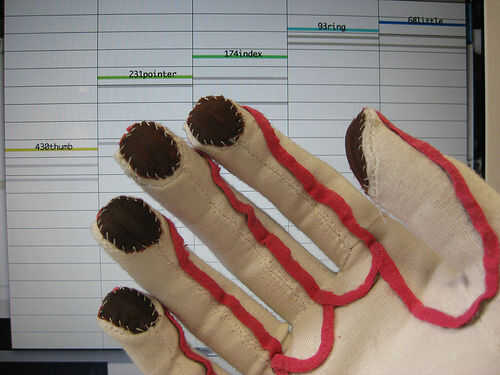

Ver donde se encuentran la gama de los sensores para los dedos individuales y usted puede establecer sus umbrales en el código. Ejecute la aplicación otra vez a trabajar con nuevos umbrales. Prensa 'g' (gráfico) y había ' (empate) para cambiar entre raw entrada y vistas entradas thresholded.

Espero que todo funciona y por favor me avisan si algo está claro.
¡ Disfrute!
