Yo a Torreta láser (2 / 5 paso)

Paso 2: Montaje de la Torreta láser con la cámara

Unos pasos rápidos en el montaje de la Torreta láser con la cámara.

Nota: El lanzador de misiles USB, phidget relé y la cámara se apagado el USB sin embargo necesitará energía láser usando el adaptador de corriente 6V.

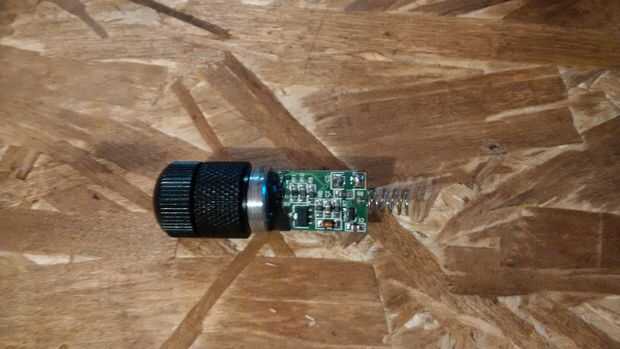

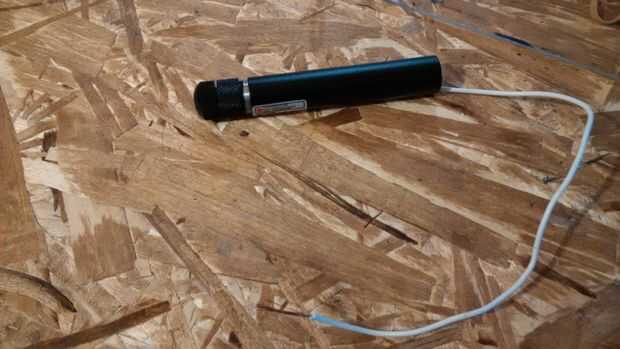

1. Quite el laser de la caja y conectar un cable a la terminal del extremo del láser.

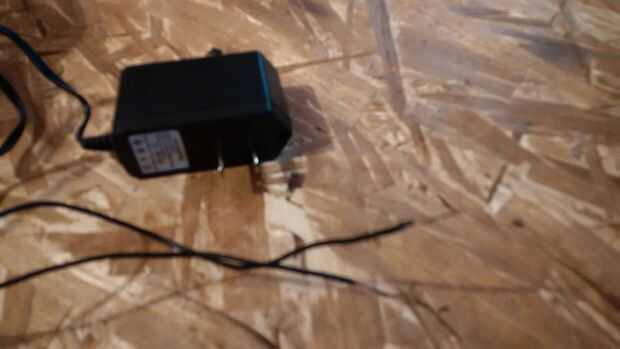

2. Quite el conector de adaptador 6V por lo que ambos cables están expuestos.

3. une el láser hacia la caja de corriente el cable que se conecta a la terminal a través de la carcasa y el final de la misma.

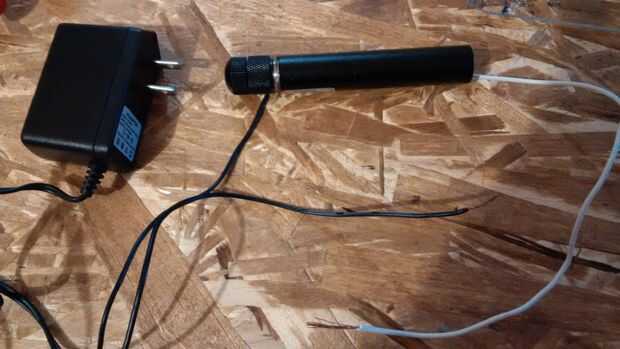

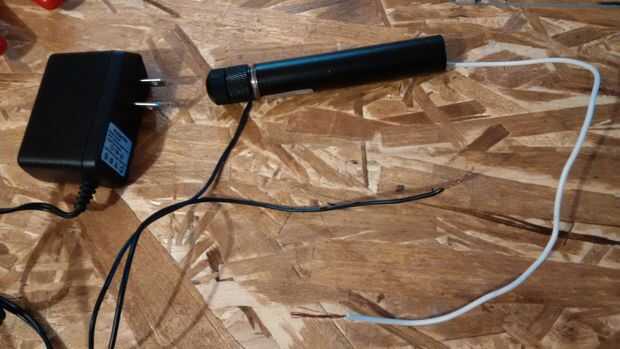

4. Conecte el cable pelado del adaptador de alimentación de 6V a la otra terminal en el laser que es roscado del láser.

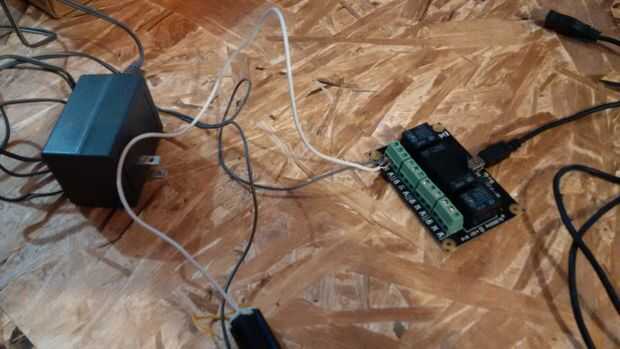

5. Conecte los dos cables restantes al relé phidget. (uno de la parte posterior de la carcasa del láser y de la terminal)

Nota: para probar el circuito antes de conectar el relé de phidget tocando los cables juntos.

OTRA nota: Si trabajó en la prueba pero no después de que engancha hasta el relé, podría ser una cuestión de polaridad.

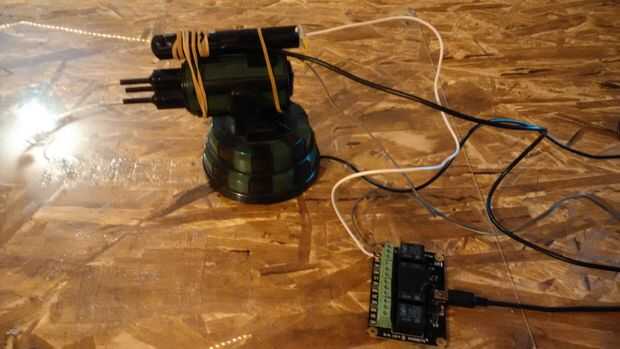

6. "atar" el endoscopio a la carcasa del láser con elásticos.

7. Coloque la carcasa del láser a la torreta de la USB.

Nota: El endoscopio será sesgado, tendrás que girar a nivel de la imagen.

8. Conecte los dispositivos USB a la PC con Windows 7.
