Paso 3: Montaje – la electrónica
Uso como sensor de temperatura el DS18B20 que se sella en un cable de cabeza impermeable. Los tres cables están conectados a tierra, de 3, 3V y un pin GPIO disponible de la frambuesa. Mejor trabaja a ti mismo aunque este tutorial: https://learn.adafruit.com/adafruits-raspberry-pi-lesson-11-ds18b20-temperature-sensing/overview

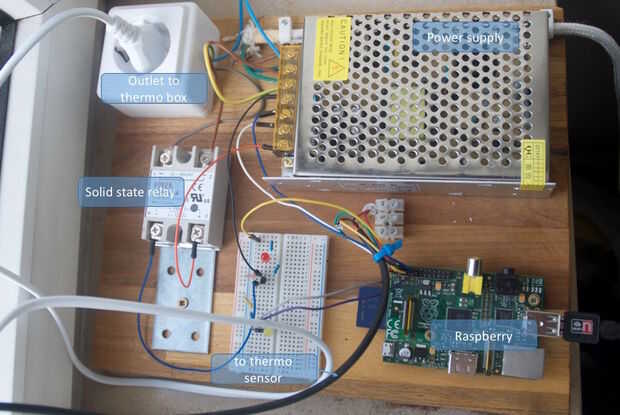

El relé de estado sólido necesita poco más de zumo que los 3.3V, para ello se utiliza un transistor adicional para (ver http://www.elinux.org/RPi_GPIO_Interface_Circuits#Using_an_NPN_transistor). El lado de alto voltaje del relais de estado sólido está conectado a la energía y una toma de corriente. Esa salida está conectado a la bombilla dentro de la caja térmica.

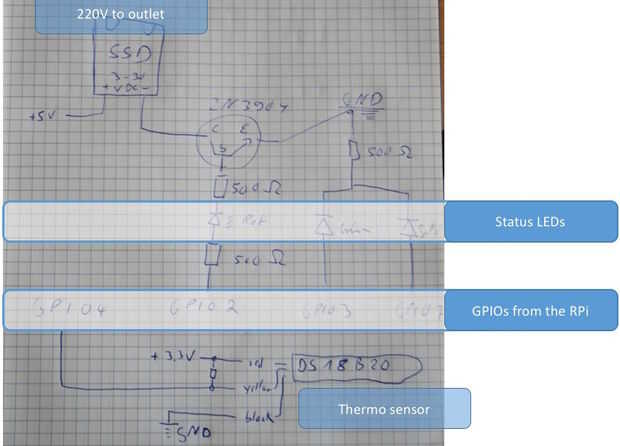

Para obtener más información, vea mejor para el diagrama de cableado.
