Yogy - la Arduino Powered Robot hecho para niños (6 / 12 paso)

Paso 6: Sensor de montaje y cableado

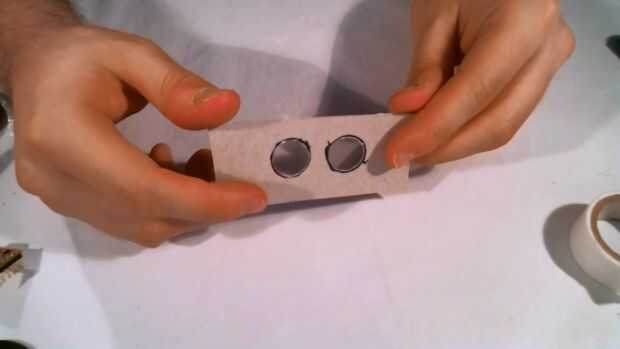

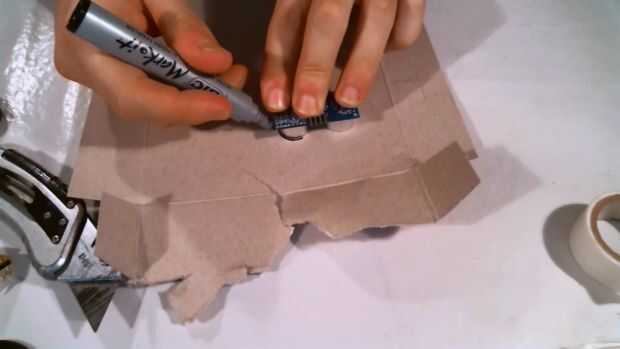

Luego agarrar un poco de desecho de cartón y crear una plantilla para el Sensor de ultrasonidos. Recorte de la plantilla y los orificios por donde van los 'ojos'.

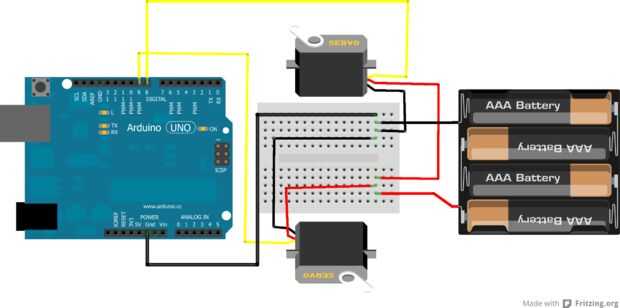

La plantilla a la tina de yogur donde quieres que el sensor ir y trazar alrededor de los orificios del 'ojo' con un marcador de cinta. Luego puede cortar o perforar estos agujeros e Inserte el sensor. Usando una combinación de mujer y hombre diseño Jumper Cables Conecte el disparador del sensor hasta pin Digital 6 de Arduino. Conecte el eco al pin Digital 7. Conectar Vcc hasta los 5V y el GND hasta la tierra del Arduino. A continuación necesitará conectar tus dos servos de rotación continua que se muestra en el diagrama incluido.
