Yonex caja shuttle radio FM! (1 / 6 paso)

Paso 1: Piezas necesarias

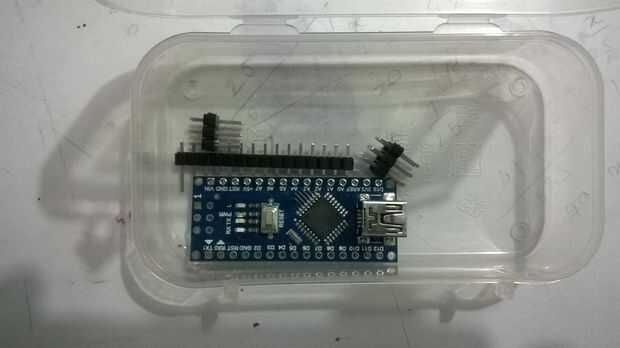

1) Arduino nano

Module(see note) Philips TEA5767 FM Radio 2)

altavoz de 8 ohmios 3)

4) alambres

5) botones

6) amp de op de amplificador de Audio LM386

Potenciómetro de 10 K 7)

8) resistencias de 10 ohmios / 0. 25W

Condensadores de 9)

0.047uF -1 (cerámica)

10uF -1 (electrolítico)

0.1uF -1 (cerámica)

220uF -1 (electrolítico)

10) 16 X 2 LCD

Arma del pegamento caliente 11)

Y una caja de transporte vacío yonex para alojar el circuito de radio.

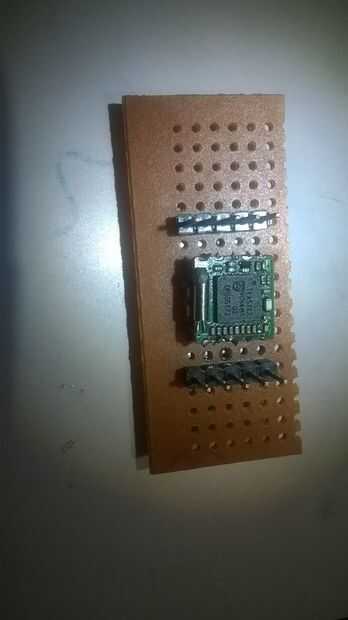

Nota: El módulo de Radio de FM de TEA5767 es muy pequeño. No tiene patillas soldadas. Puede soldar pernos que al igual que lo hice. Comprobar mi instructable sobre cómo soldar los pernos a componentes SMD. Enlace de más abajo-

Soldadura SMD
