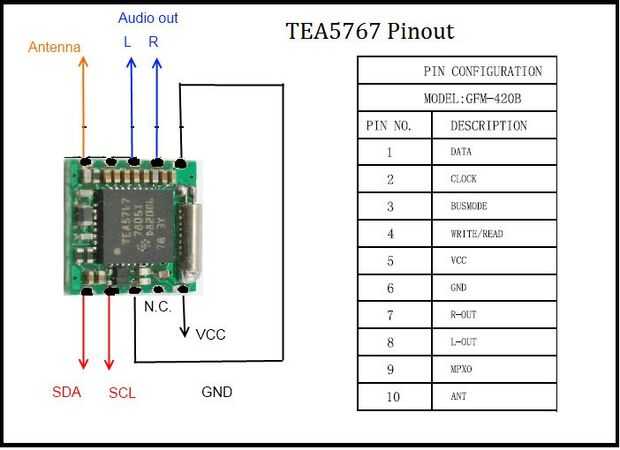

Paso 4: Preparar el módulo de FM TEA5767
TEA5767 es un chip de FM Radio de Philips. Trabaja en protocolo de I2C o TWI (interfaz de dos hilos).
El módulo TEA5767 no tiene pines. Tienes que soldar los pernos. Comprobar mi instructable sobre cómo soldar los pernos a un componente SMD.
Soldadura SMD
El módulo TEA5767 se interfaza con cualquier microcontrolador de su elección. Aquí estoy utilizando Arduino nano.
I2C o TWI-este protocolo utiliza solo dos cables para la comunicación entre el microcontrolador y el módulo de FM.
Los pernos utilizados para este propósito son SCL y SDA. Puede comprobar la configuración del pin. del micro controlador para pines SCL y SDA.
Hay muchas ventajas de usar comunicación I2C como cada dvice I2C tiene su propia dirección (llamado como dirección de esclavo) utilizando un microcontrolador solo puede acceder hasta 128 dispositivos diferentes con diferentes esclavo dirección conectado a la misma SCL y SDA pines del microcontrolador.
Los pines SCL y SDA en Arduino nano son patillas
