Yonex caja shuttle radio FM! (5 / 6 paso)

Paso 5: Conectar todo junto

La conexión a tierra de los circuitos en primer lugar, es decir, el amplificador audio, Arduino y TEA5767. Conéctelos. Ahora el terreno es común. Usted puede alimentar con una fuente de alimentación única de 9V.

Conecte un cable largo para antena.

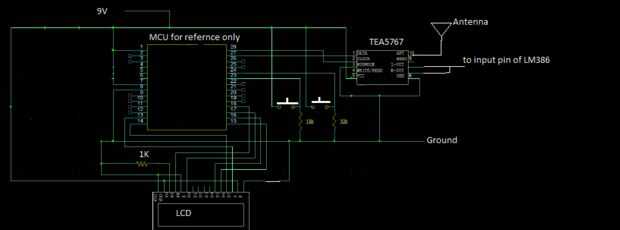

Compruebe el circuito de arriba. El MCU en sobre el circuito no es Arduino. El circuito es sólo para referencia.
