Paso 2: Cableado hasta
Simplemente tienes que hacer es conectar 2 cables de la fuente de alimentación a lo terminales de entrada del convertidor buck desplegable.
Luego 2 más los cables de la salida y soldadura de ellos en el DC power plug, recordando que la parte posterior de la clavija en el cable antes de soldar :)
Asegúrese de que la polaridad de todos los cables de la fuente de alimentación al convertidor buck y luego en el enchufe de alimentación de CC. El pin del centro del poder del enchufe debe ser positivo.
Una vez hecho esto, utilice un multímetro para ajustar los ajustes en el convertidor buck para conseguir el 8v requiere.
El adaptador de red que estoy usando y se relaciona en mi Instructable tiene terminales de tornillo para entrada y salida, por lo que también necesitará conectarse 240v con estos terminales. He hecho esto con un cable de alimentación IEC con el conector C13 corte y los 3 cables conectados al vivo, neutro y tierra en la fuente de alimentación.

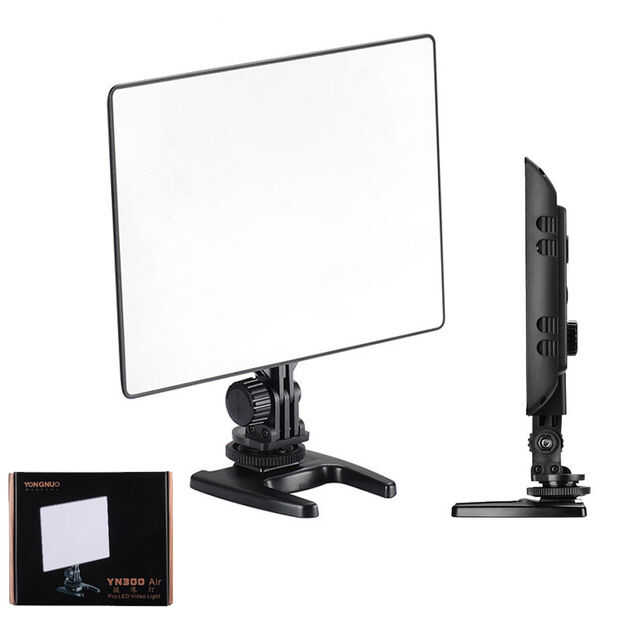

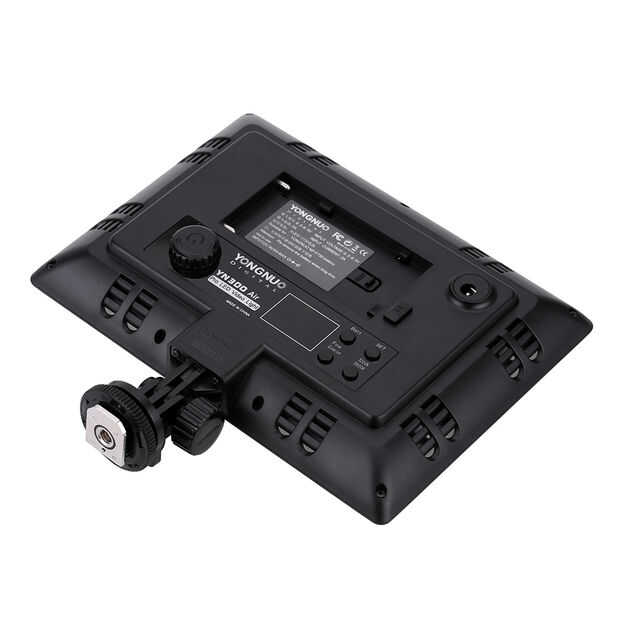

Debe ser un caso de sólo enchufar el enchufe y el enchufe de alimentación de C.C. a la luz de LED y ponerlo todo en.
