YourDuino: HandBat - Radar ultrasónico portátil usando Arduino (4 / 13 paso)

Paso 4: Vista Visual de las conexiones:

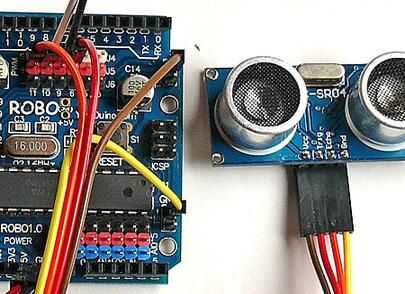

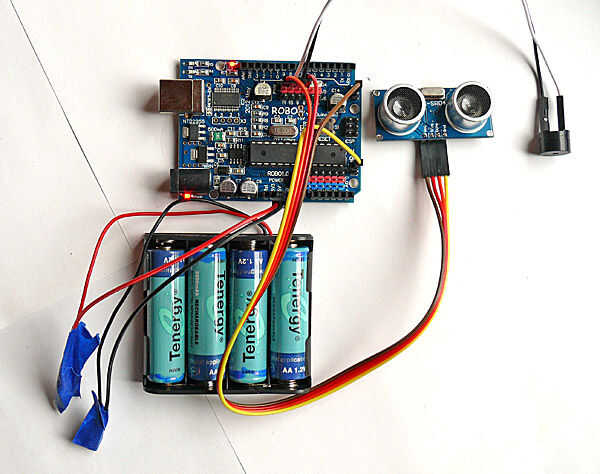

Aquí (arriba) es cómo son esas conexiones hechas, usando tiras del cable Cablemaker.

Se utilizó una tira de 4 (marrón-rojo-naranja-amarillo), abreviada a menudo a dos letras: BR-RD-OR-YL, que son colores 1-2-3-4 en el código de color estándar.

Se utilizó una tira de dos hilos WH BK de la alarma.

Se utilizaron dos cables (RD y BK) para la energía.

Puede que desee realmente montar el sistema de trabajo en el escritorio para asegurarse de que funciona antes de desarmarla otra vez y la construcción en el caso de la linterna.
