Paso 12: Scrapey Scrapey

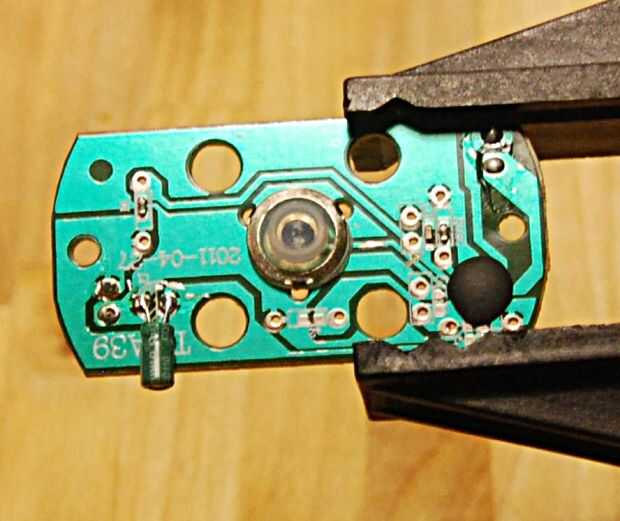

Como dije antes, la placa de circuito desde el botón fácil es agradable en que monta un interruptor de manera que se alinee bien con el botón cuando se presiona. El único problema con este circuito es que sólo tiene agujeros de soldadura conexión a un lado del interruptor. Eso significa que tendremos que idear otra forma de soldar se conecte al conmutador.
Afortunadamente, el circuito de exponer la traza del interruptor que el microchip que dice lema Staples cuando sea presionado. Podemos utilizar este rastro a conectar hasta el interruptor.

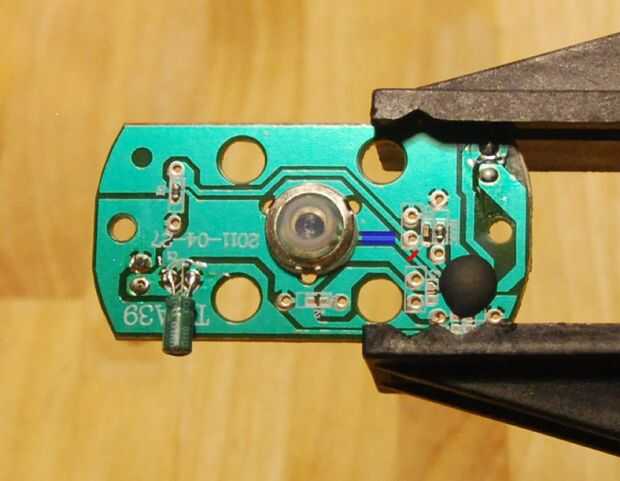

En la segunda foto de este paso, puedes ver los que he puesto de relieve el rastro en azul. Lo que tienes que hacer es tomar un cuchillo o cuchilla de afeitar y raspar el verde máscara apagado este rastro en esta zona de la soldadura. No raspar demasiado dura, necesita dejar el cobre brillante.
Puesto que la traza está conectada con el microchip en este tablero, el microchip interferirá con el tablero de sensor leyendo el interruptor cuando se presiona. Para evitar esta interferencia, usted necesita cortar el rastro antes de que llegue al microchip. En la segunda foto de arriba, marcado en rojo donde te quieres cortar. Otra vez, con un cuchillo afilado, anotar en este punto en la placa de circuito. Esta vez quiere ir todo el camino a través del cobre por lo que no hay posibilidad de conexión. Puesto que usted está cortando a través de metal (muy fino) y en fibra de vidrio, esto puede opacar su cuchillo, así que le sugiere el uso de otra persona.
