Paso 4: Preparación de piezas de Metal

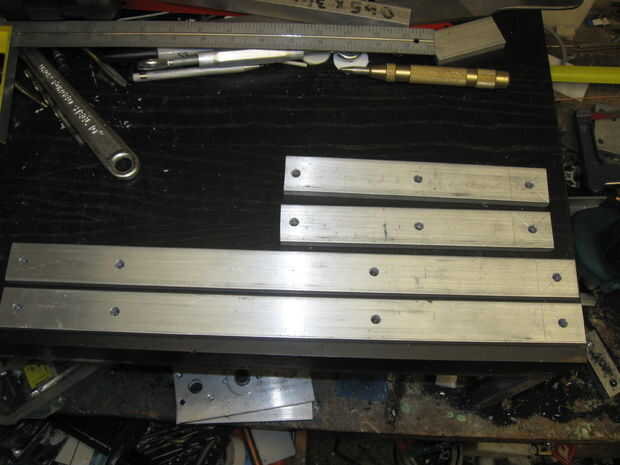

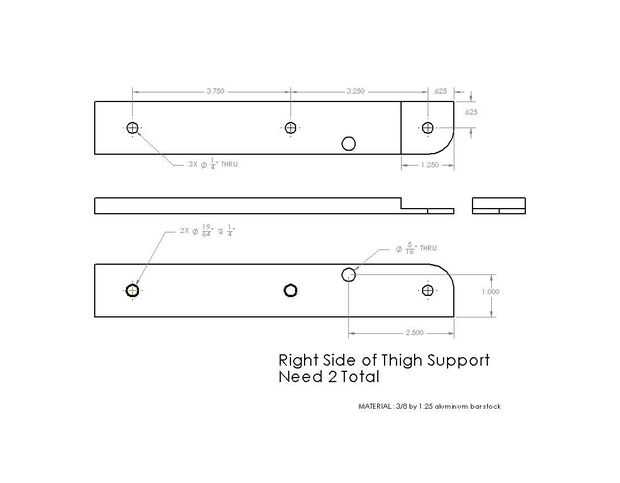

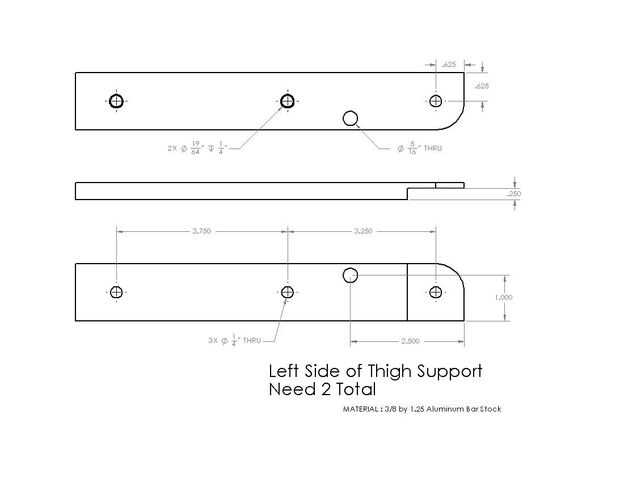

Consulte los dibujos del muslo de apoyo y soporte inferior de la pierna. Las piezas de soporte del muslo están dibujadas a escala real y pueden ser utilizadas como una plantilla si es necesario. Hay 4 en total que necesita para estar en forma.
Las piezas de soporte del muslo están hechas como se muestra en los dibujos mientras la pierna que soporta se ajusta en longitud según sus medidas de la pierna inferiores.

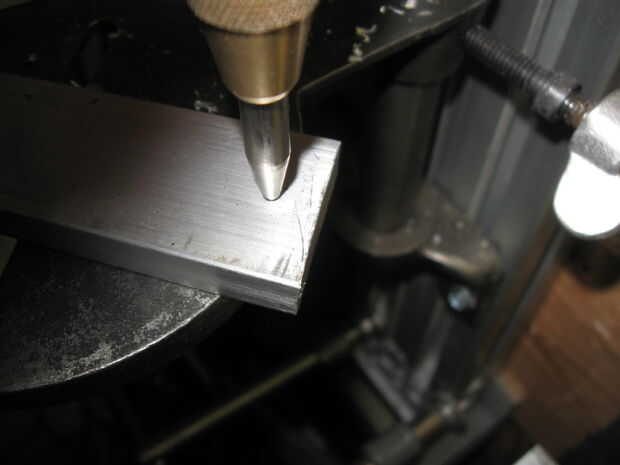

Siempre es una buena práctica utilizar un amanuense y regla de medición de precisión para marcar primero los puntos donde estarán los agujeros y cortes. Deben marcarse más los orificios perforados con un punzón para evitar que la broca alejándose del orificio deseado.

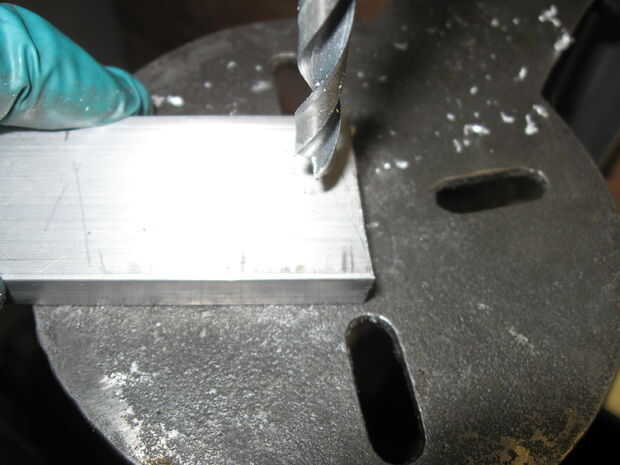

Si usted tiene acceso a una prensa del taladro, recomiendo usarlo para los agujeros con el fin de conseguir la perfecta alineación. Un taladro de mano se trabajar pero asegúrese de cuidar en la perforación de agujeros rectos.
El montaje de los agujeros se perforan primero con 1/4 de pulgada broca y taladro 1/4 de pulgada de profundidad desde el interior con una broca de 19/64. Esta ampliación del agujero es crear un calce con el plástico de apoyo como la nuez te extenderá el material Sintra. Taladro de la manera a través de 19/64 bits creará una conexión floja de los tornillos de soporte y puede resultar en un punto débil por lo tanto, no se recomienda.

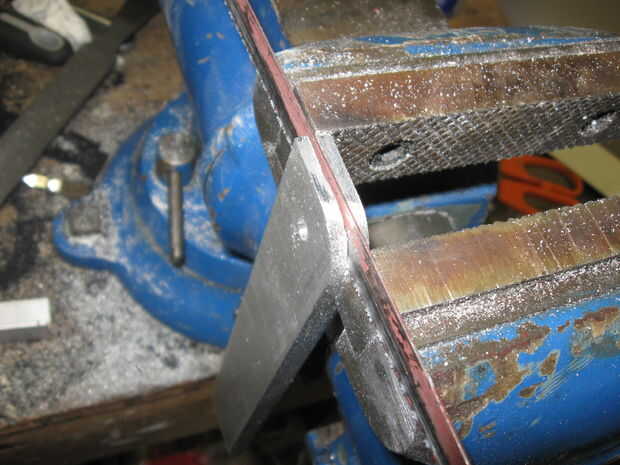

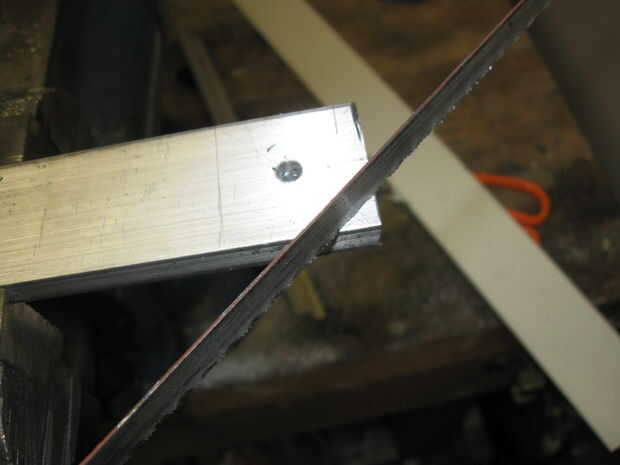

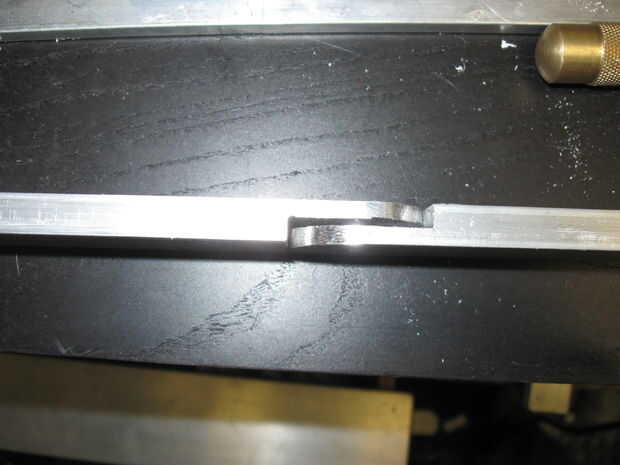

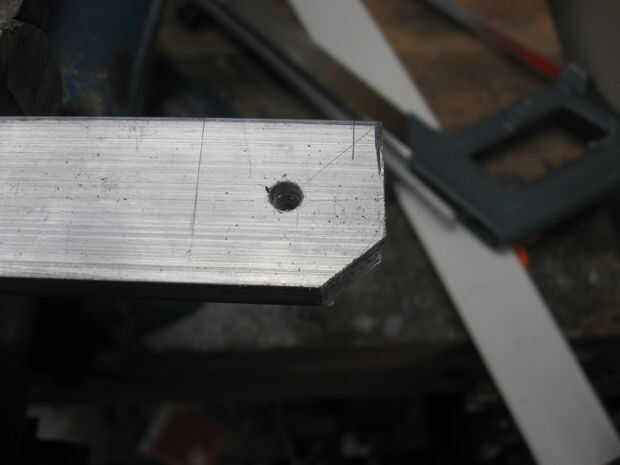

Articulación de la rodilla es creada por algunos de aluminio cortando con una sierra para metales. Puedes superponga el material y no recortar pero esto puede crear punto frotante en la rodilla. El corte método coloca el centro de la articulación en el centro del material.

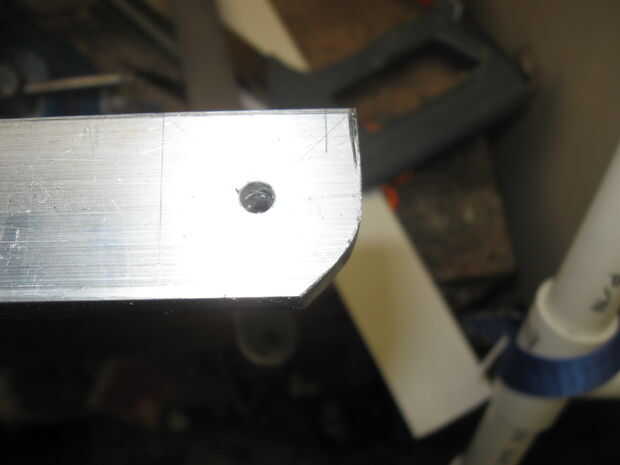

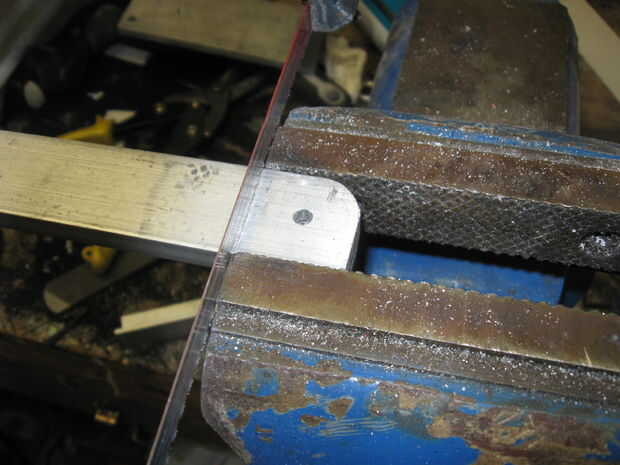

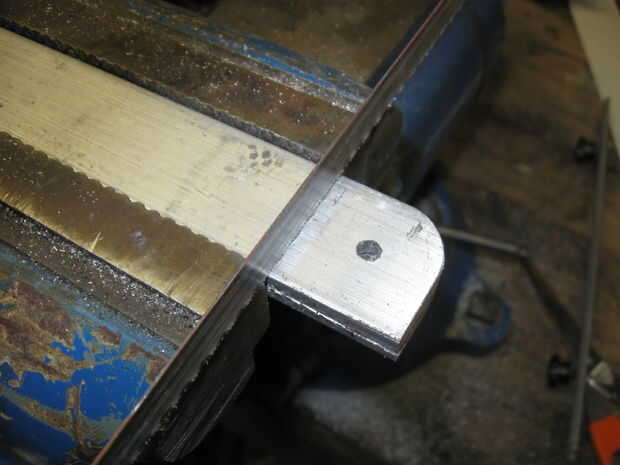

Usted tendrá que quitar un área mide 1/4 de pulgada de espesor por 1,25 pulgadas de largo entonces recortar una esquina de la zona de corte como se muestra en el dibujo. El ajuste se logra cortando con una sierra para metales y utilizando el archivo de hijo de puta para hacer una curva de radio redondo agradable.

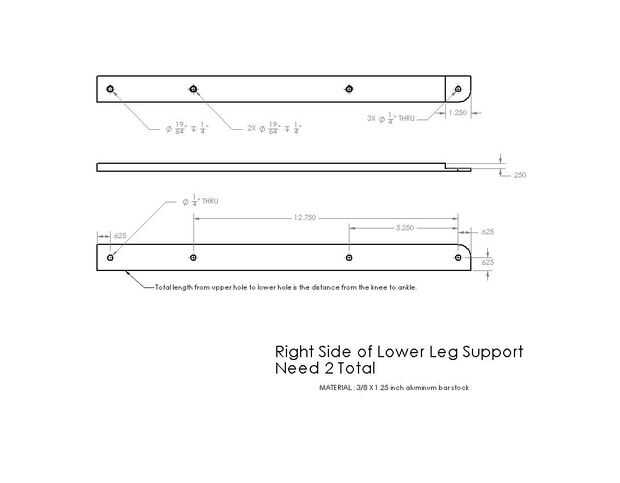

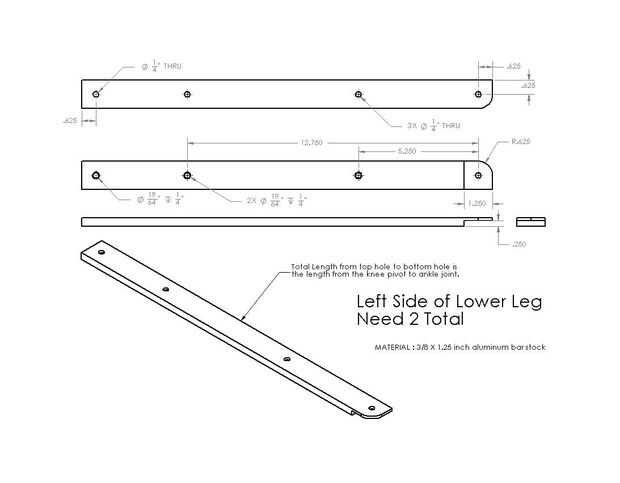

La articulación de rodilla de apoyo de la pierna inferior se crea de la manera exacta como las piezas de soporte de muslo. Preparar las piezas como se muestra en los dibujos.
Es compatible con la longitud de la pierna más baja es la longitud de pierna medida más 1,25 pulgadas para las articulaciones. Los agujeros de soporte se colocan mediante la medición de la articulación de la rodilla y se colocan 7,5 pulgadas aparte. Otra vez perforarán primero con el 1/4 pulgadas broca luego perforados de 1/4 de pulgada a través de la parte que se enfrenta a la pierna con la broca 19/64.
El orificio es para la articulación del tobillo. Esta articulación es una construcción sencilla superposición debido la ligera diferencia en los ángulos de la ayuda de la pierna y el apoyo de tobillo que va a hacer a continuación. Esta parte es necesaria para colocar el punto de giro en el tobillo. Esto reduce la fatiga y aumentar la comodidad al usar los zancos.

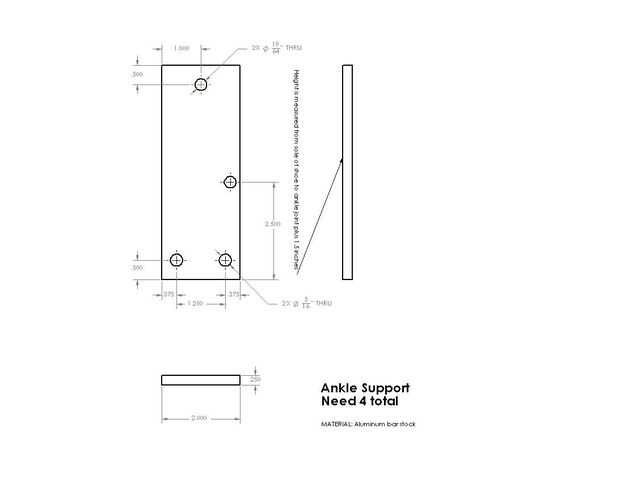

La tobillera se hace de 1/4 de pulgada por acción de la barra de aluminio de 2 pulgadas. Se necesita 4 de estos. Hay solamente un dibujo ya que los 4 son los mismos. Los agujeros se perforan como se muestra con no más de perforación necesarios. La longitud total de la pieza dependerá de la altura de la articulación del tobillo medida que anteriormente además de 1.5 pulgadas. Vea el dibujo de los detalles.

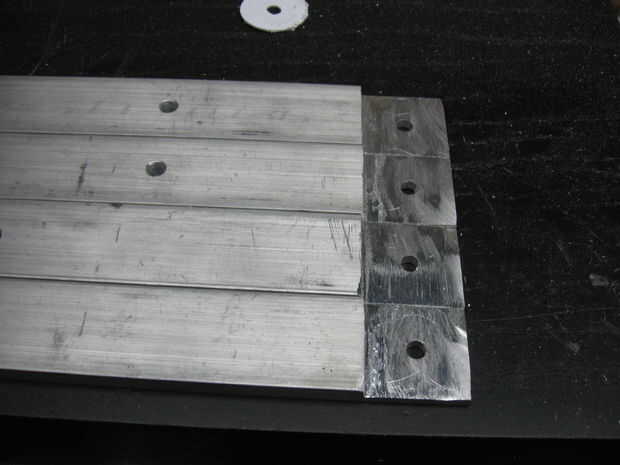

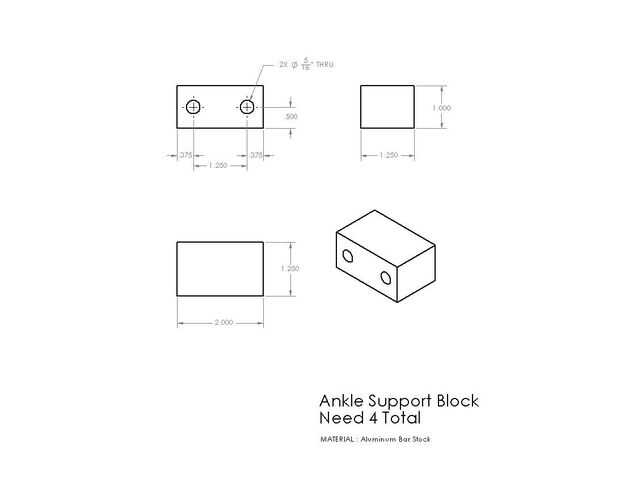

Se necesita hacer 4 bloques de soporte de la acción de la barra de aluminio de 1 por 2 pulgadas. Estos son todos iguales y necesitan tener 2 agujeros perforados como se muestra en los dibujos. Es fundamental tener los agujeros directamente ya que afectan a la alineación y dificultan la Asamblea si no están. Otra vez se refieren a los dibujos de dimensiones exactas. Estos bloques de controlan el ancho de la tobillera y no tendrá que ajustarse todo más pequeño. Si tienes tobillos amplia puede que necesite hacer los bloques un poco más amplias en la misma dirección que los orificios perforados. Vea el dibujo de los detalles.

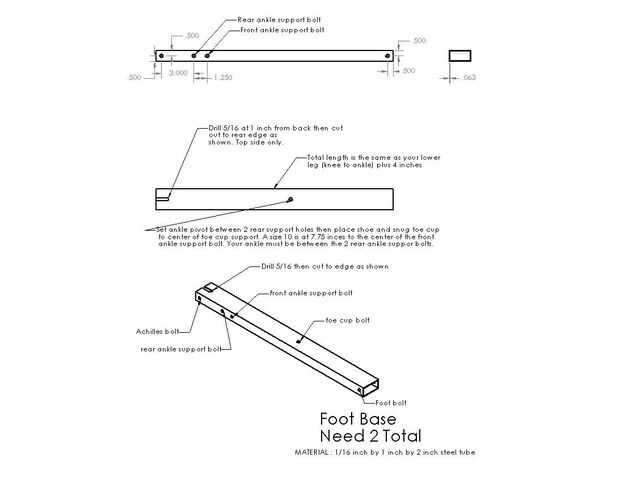

La pieza del pie está hecha de 1 X 2 X 1/16 pulgadas tubos de acero. Este material será sometido a la tensión más de cualquier pieza en zanco. La longitud total que se muestra a continuación es la medida de la pierna inferior además de 4 pulgadas. Esto dará un aspecto proporcional pero puede ajustarla dependiendo de su gusto. Sólo tenga en cuenta la mayor es la tensión más se coloca en el parte superior muslo y el taller se. Hay un límite a la longitud que se puede usar en esta configuración, pero varía en cada individuo. Vea el dibujo de los detalles.

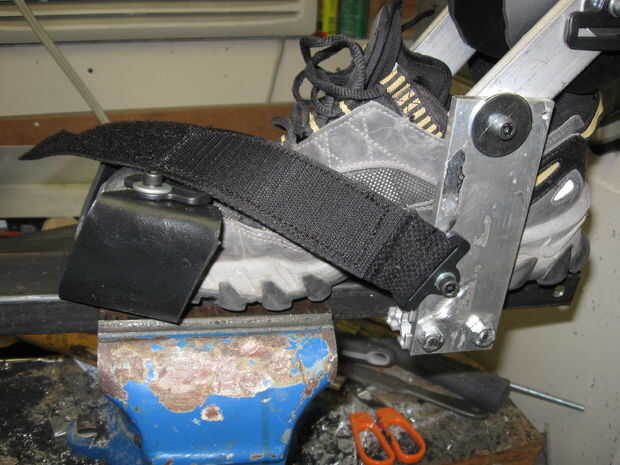

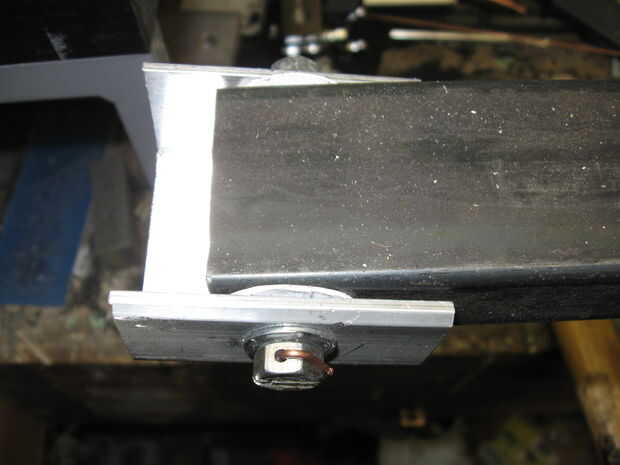

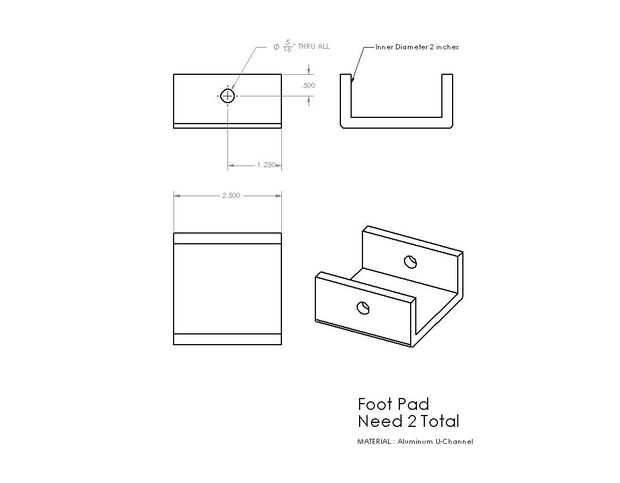

El pie es un solo corte de un aluminio C-canal que es de 2,5 pulgadas de largo. El pie está diseñado para girar en cada movimiento y como tal requiere un gran control de equilibrio. Si usted desea puede apretar el tornillo de pie y hacer que el pie casi rígidos usando el 5/16 con perno. Esto le permitirá equilibrar con menos esfuerzo. El pie es un perfil relativamente pequeño que puede tener cualquier número de materiales para proporcionar una superficie más grande del pie.
