Paso 7: montaje

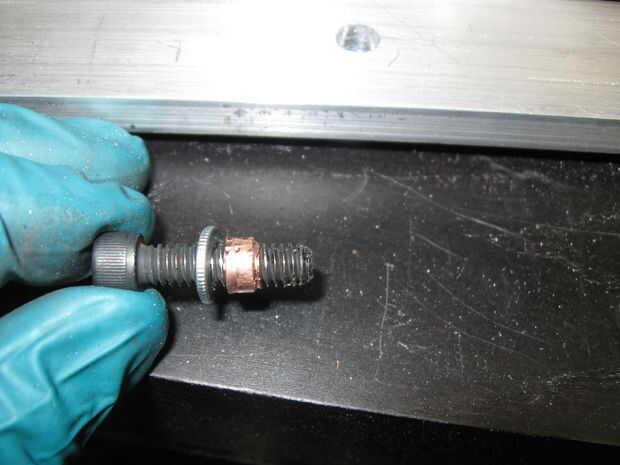

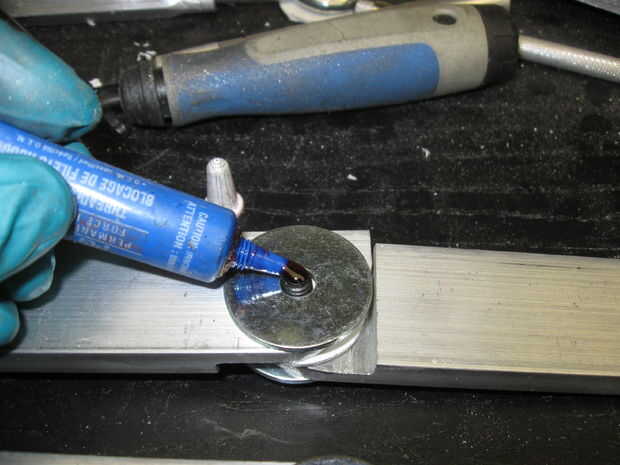

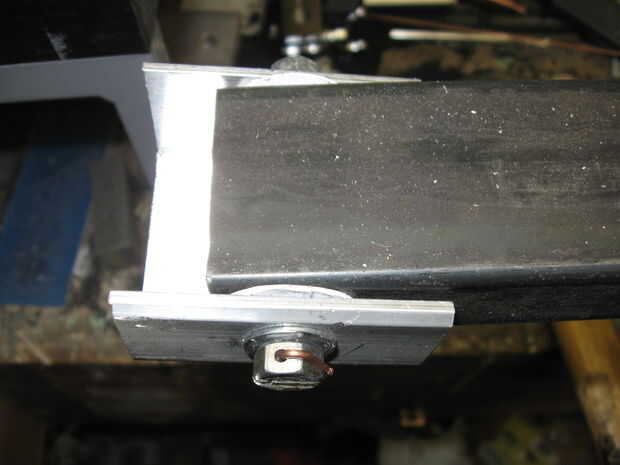

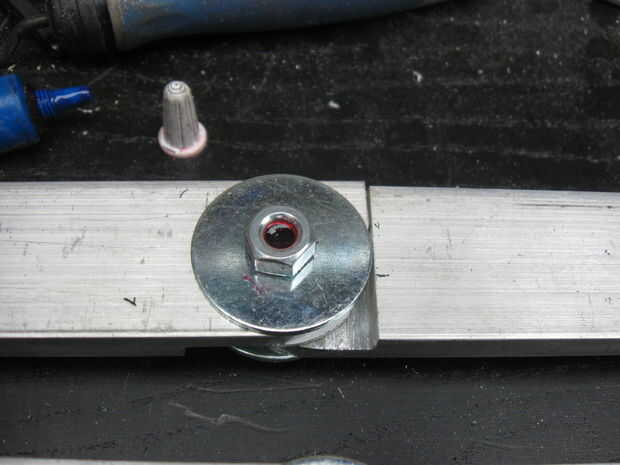

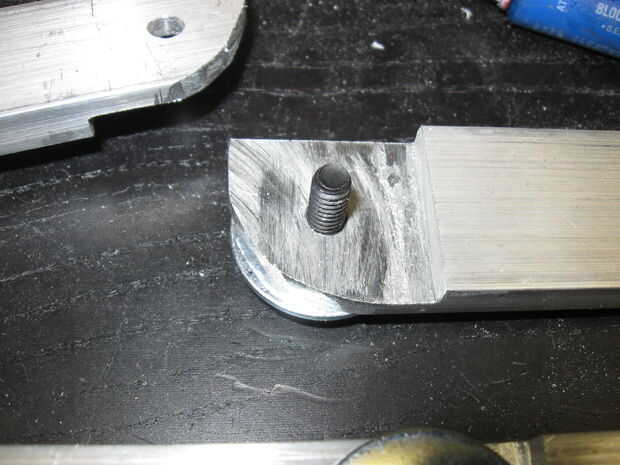

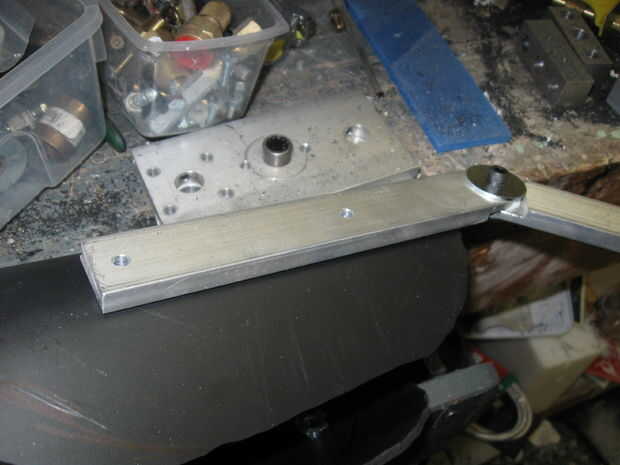

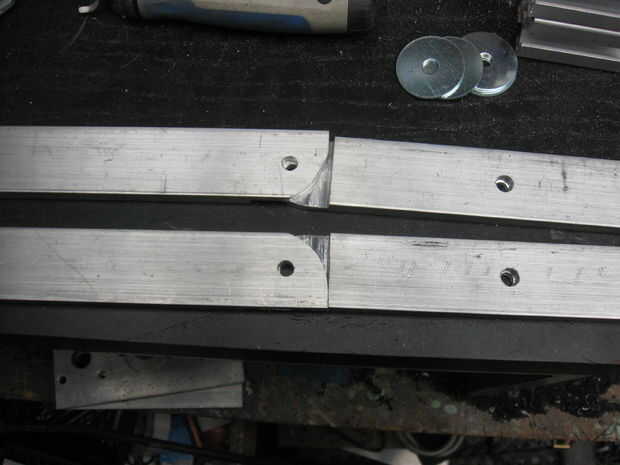

Utilizará un 20 de 1/4 por 1 pulgada tornillo, 2 arandelas de nylon, 2 fender las arandelas y una tuerca estándar para la Unión. Las roscas de los pernos serán selladas con un sellador Loctite como se especifica en la sección de materiales. Este sellador es necesario para evitar que la tuerca viene de que podría conducir a lesiones. Sólo se aprieta la tuerca hasta que quede ajustado. Necesita permitir que la articulación pivote alrededor del perno, pero no tambalearse. Este es también donde las arandelas de nylon entran en juego. Se utilizan como superficie de rodamiento para prevenir atascamiento y desgaste.

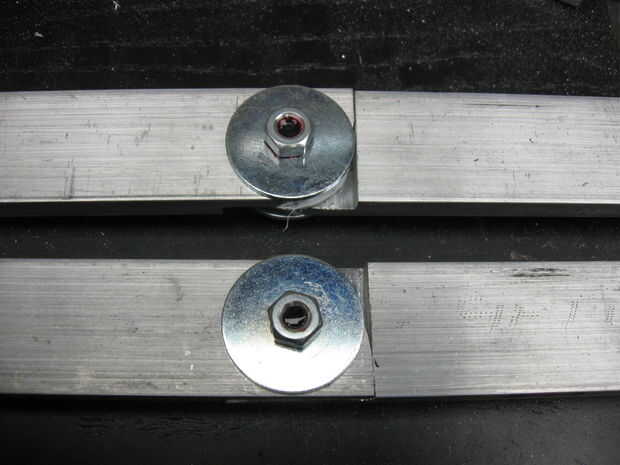

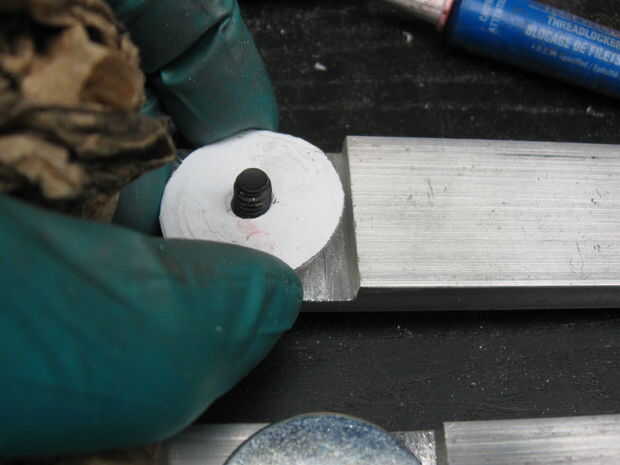

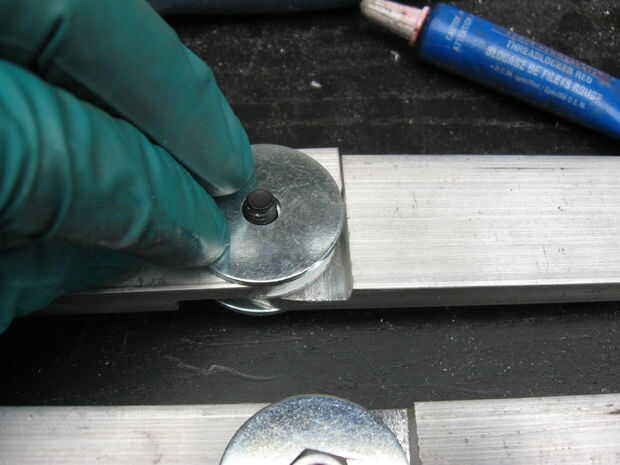

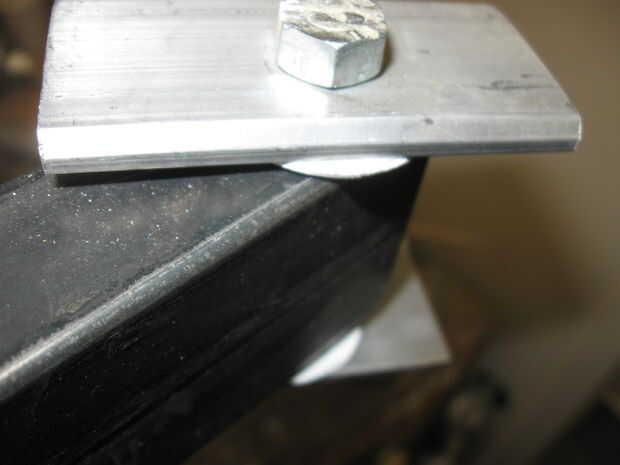

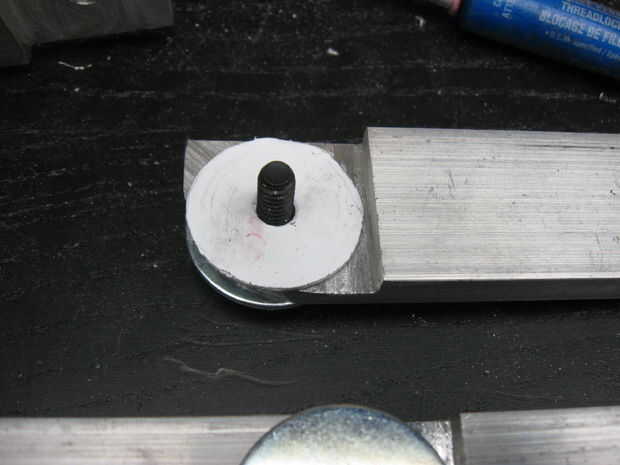

Comienza en el exterior y coloque una arandela de fender en el perno y luego la pieza de la parte superior del muslo había seguida de las arandelas de 2 defensa entonces la pieza inferior de la pierna y la arandela guardabarros interior entonces finalmente la tuerca estándar.
Nota importante: Los pernos que se muestran son demasiado cortos y necesitan ser reemplazados con los que mostrar por lo menos 1 hilo de rosca más allá del extremo de la tuerca. Deberá cortar los pernos con una sierra para metales después de la Asamblea. Se necesitan los tornillos tan cortos como sea posible para evitar el posible contacto con el lado de la pierna.

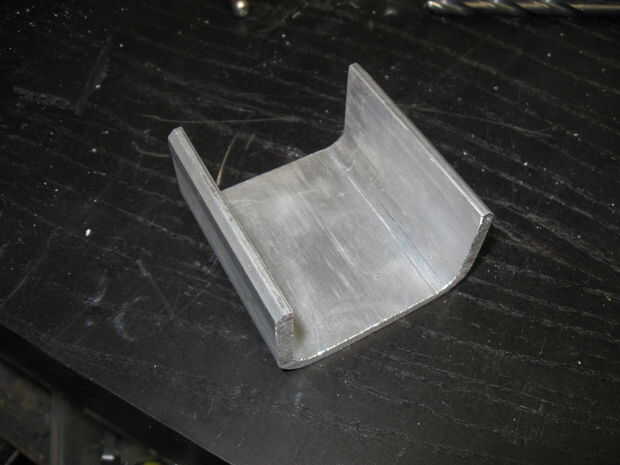

Soportes de abrazadera plástica
Si no eran capaces de encontrar casquillos de 1/4 de pulgada usted tendrá que hacer su propia tubería de 5/6 pulgadas de corte a intervalos de 1/4 de pulgada como se muestra.
Si se utiliza un cortador de tubería Asegúrese de no cortar todo lo tubo, ya que esto hará que el interior de la tubería para sobresalir y evitar que el perno se inserta fácilmente. Sólo se cortan la mayoría de la manera a través de la curva entonces la tubería en el corte y se desintegraría.

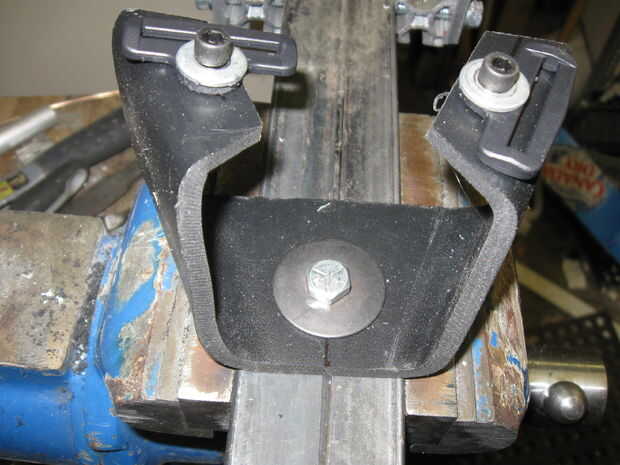

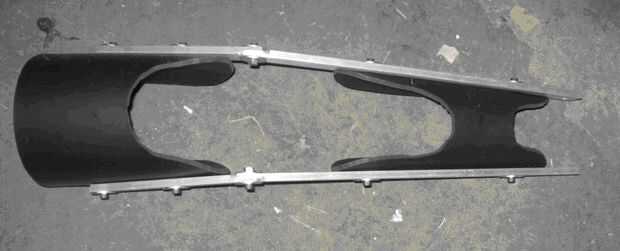

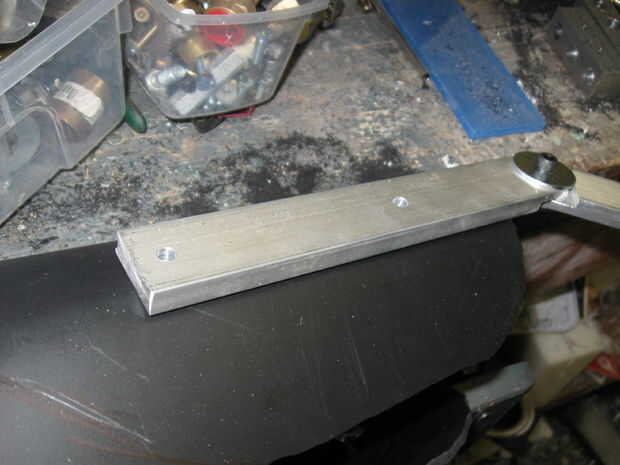

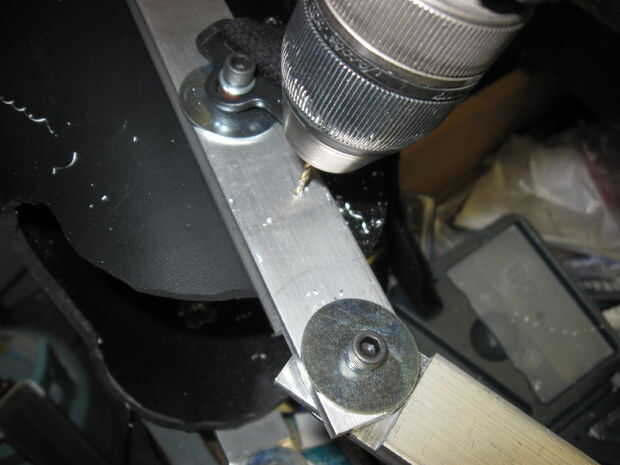

El siguiente es instalar los soportes de plástico Sintra formados. Comienzan en la parte superior y posición el plástico entre el aluminio soporta el empuje las tuercas t en los orificios de 19/64 que se perforaron en el plástico desde el interior del plástico. Estos se asentará completamente, apriete los tornillos de soporte.

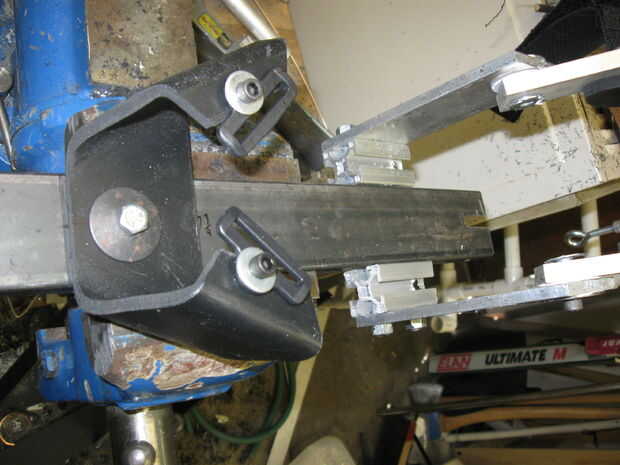

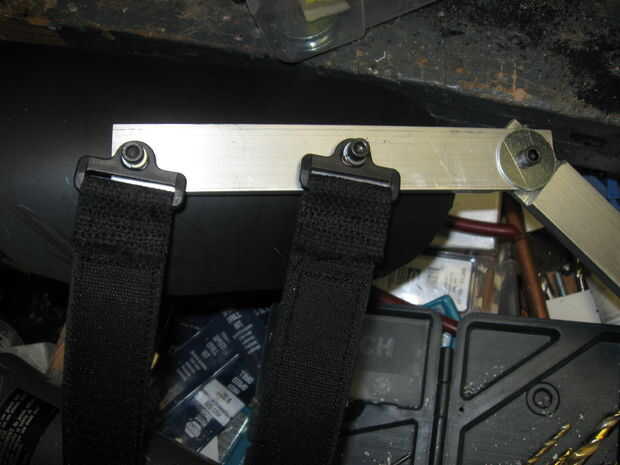

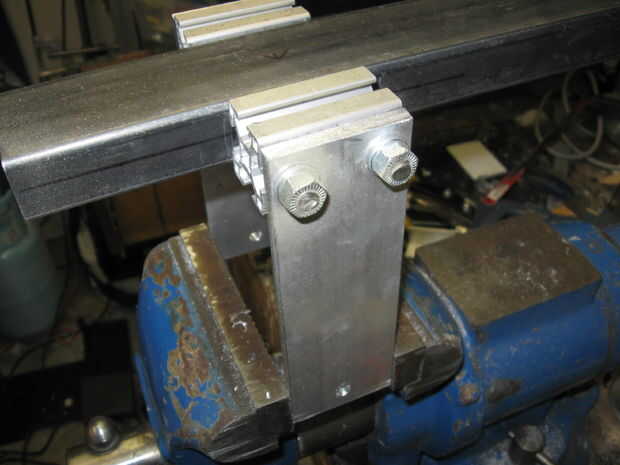

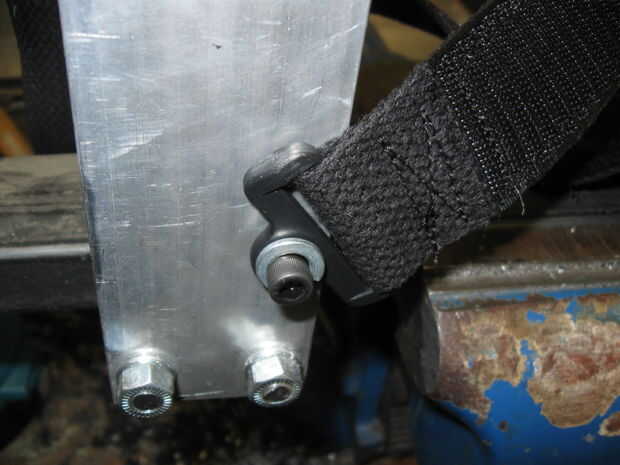

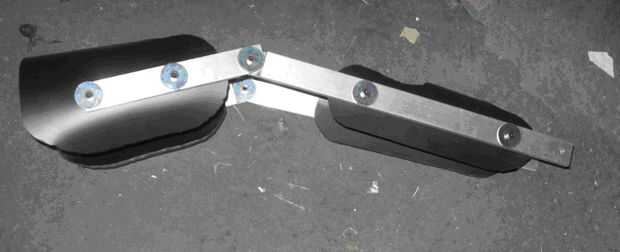

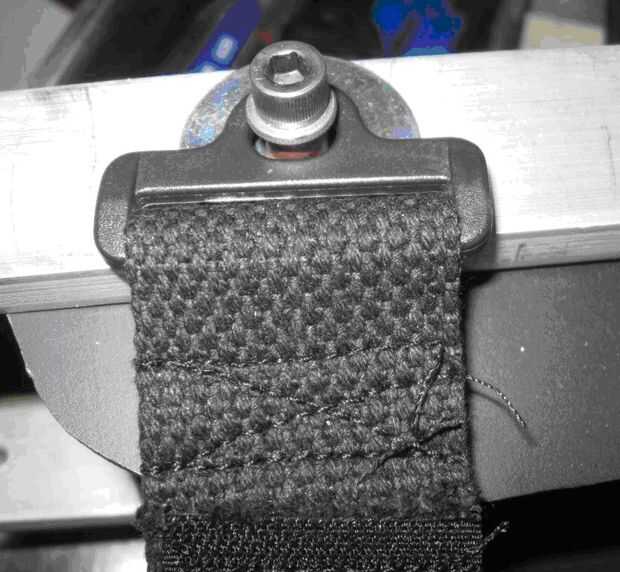

Utilizando el esquema de montaje que se muestra a continuación, instale los bots de apoyo en los soportes de la parte de aluminio. Hay 8 tornillos total para cada pierna. Los tornillos de soporte en el exterior de la pierna se utilizará para la base de las correas de apoyo que se hicieron en un paso anterior. Las Asambleas de correa de soporte deben instalarse en el exterior de la pierna en cada apoyo; Esto hará que apriete la abrazadera para la pierna bastante un poco más fácil.

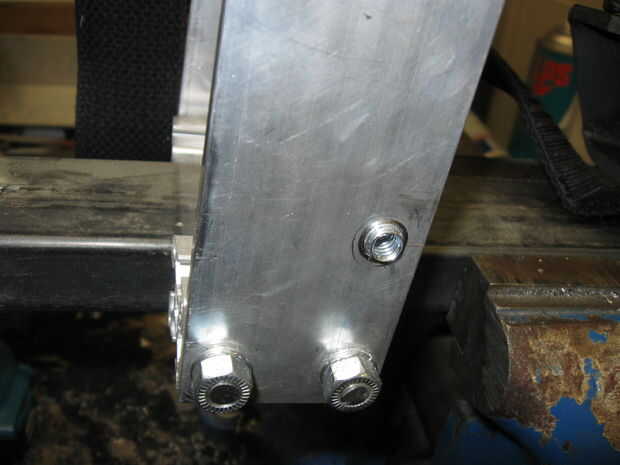

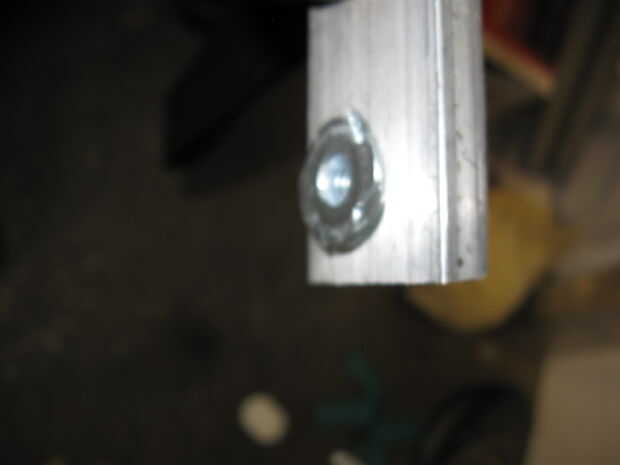

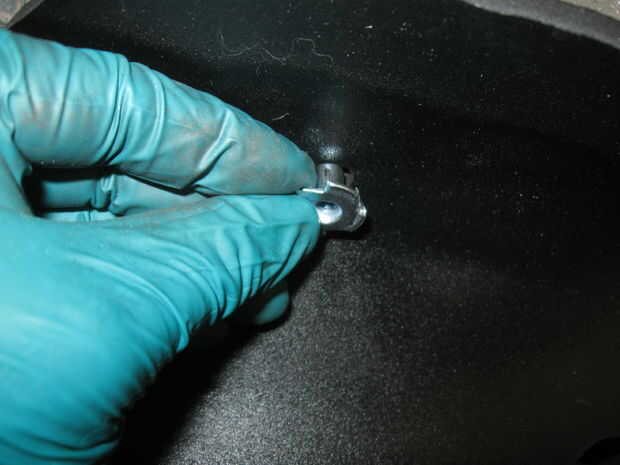

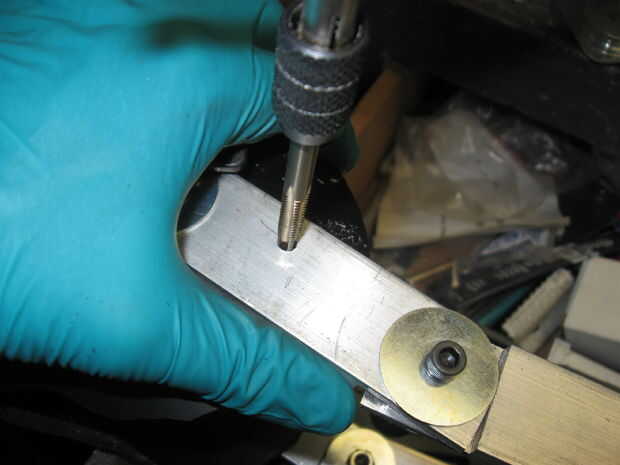

Como se mencionó anteriormente el perno tirará la tuerca Tee en el material Sintra creando un ajuste apretado. La t tuerca se apriete también en los soportes de aluminio, bloqueo en su lugar.
Repita este procedimiento para cada posición del perno. Hay 8 en total. La tuerca te morderá en el Sintra y el perno sobresalga nada más que demostrado. El perno que se muestra aquí puede crear un punto de chafe si la ortesis se lleva con pantalones delgados. Puede cubrir esto con cinta de espuma para evitar lesiones. Idealmente el tornillo no sobresalga en todo. Un perno largo se puede acortar mediante la adición de una lavadora adicional antes de la arandela de defensa exterior.

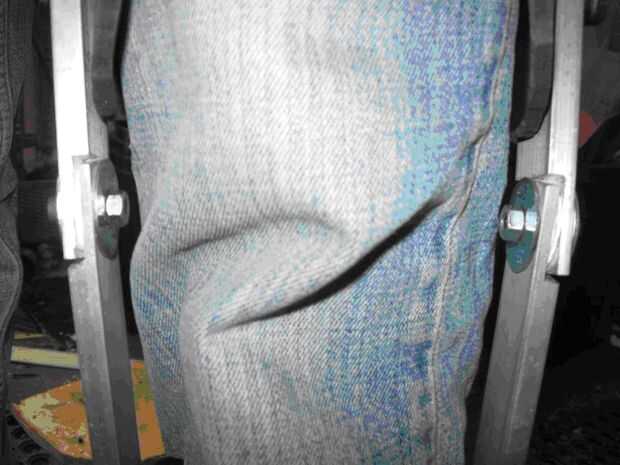

Debe haber espacio libre de aproximadamente 1 pulgada a ambos lados de la rodilla. Esto se comprueba colocando la Asamblea en la pierna. Debe permanecer en el lugar por la acción de sujeción de las piezas de plástico Sintra. Si no hay suficiente espacio de si hay atascamiento en la rodilla esto se encargará de cuando la Asamblea está en la etapa de ajuste final. Si usted nota que las piezas de soporte en contacto con los huesos del tobillo, esto es normal y se corregirá en un paso posterior.
Montaje de las piezas de pie

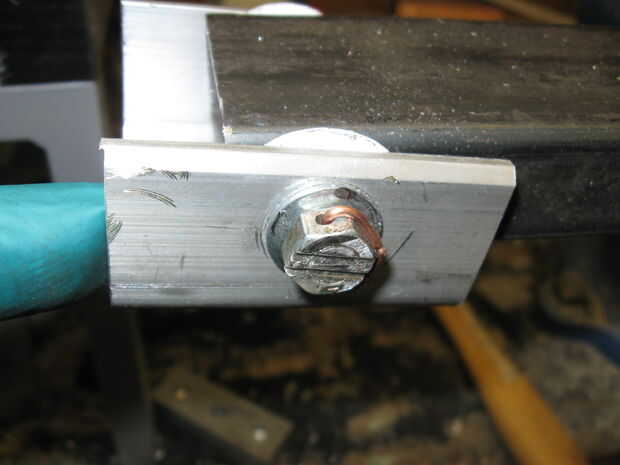

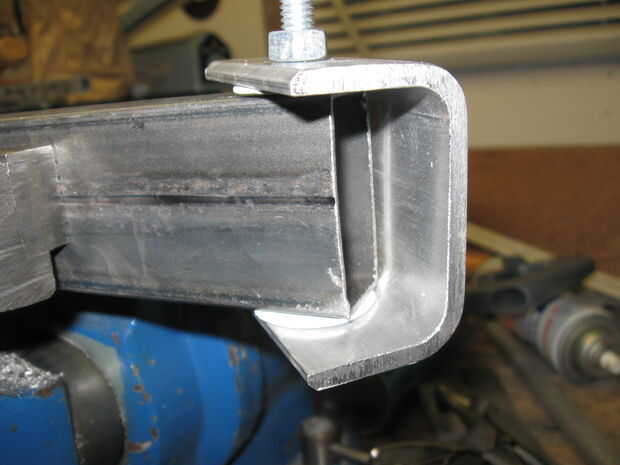

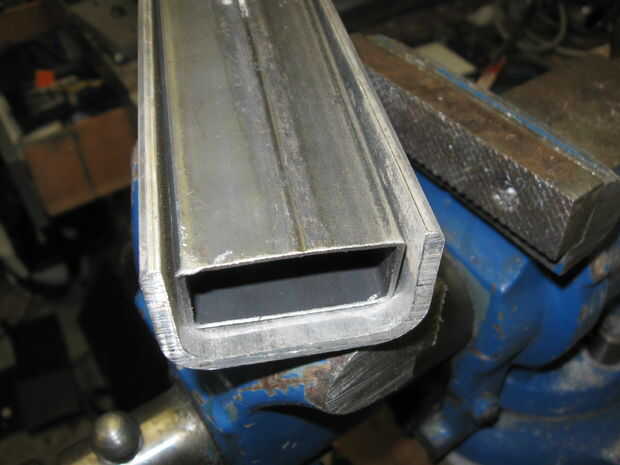

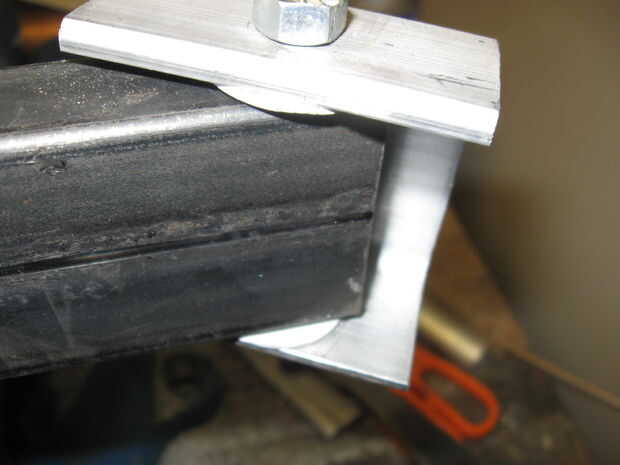

Comenzando en la parte delantera de la Asamblea de pie, se instalará el pie; Esto es sostenido en lugar por un perno de solo 3 pulgadas 5/16 que recorre todo el camino. También hay arandelas de fender nylon entre el aluminio del pie y el acero de la ayuda del pie. El pie debe pivotar libremente con el apoyo del pie y puede "bloquearse" en lugar de apretar el pie. Es opcional pero puede perforar un agujero a través de la tuerca del pie y trabarlo en su lugar usando una broca pequeña de alambre. Esto no es necesario pero un pie más estrecho le ayudará a equilibrar mejor y si el tornillo está bloqueado en su lugar no se aflojará con el tiempo. Usted puede también cortar el tornillo que sobresale con una sierra para metales que quede al ras con el extremo de la tuerca.

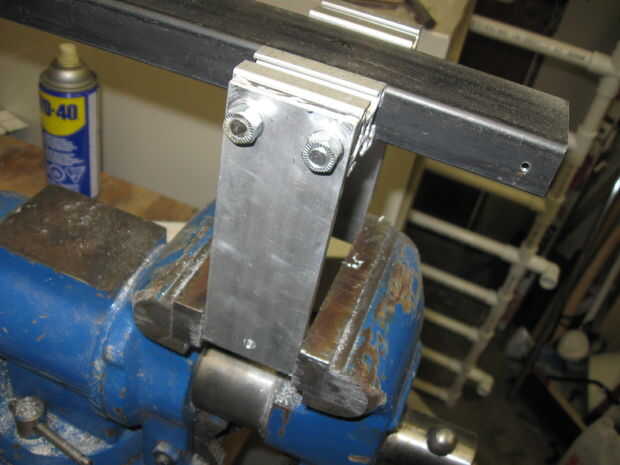

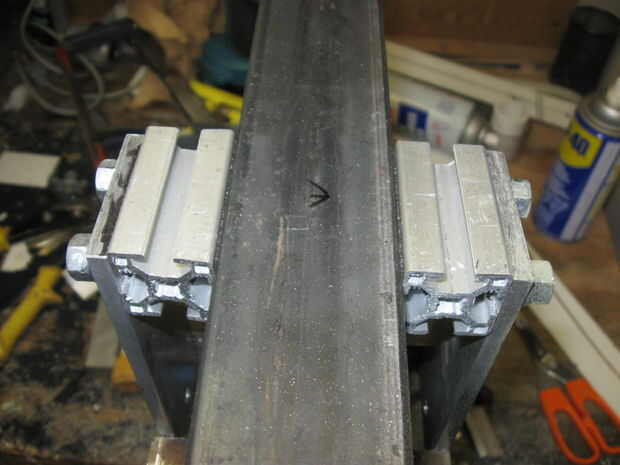

A continuación colocas la Asamblea de apoyo de tobillo. Esto se logra usando dos tornillos de 5,5 pulgadas 5/16 a través de la tobillera, el bloque de soporte de tobillo, el pie de apoyo, el otro bloque de apoyo de tobillo y finalmente la tobillera. Todo el conjunto es apretado y la tuerca es rosca bloqueado con Loctite. Los bloques de soporte de tobillo se muestra en las fotos eran de un diseño prototipo y deben usar los sólidos que se muestra en los dibujos.

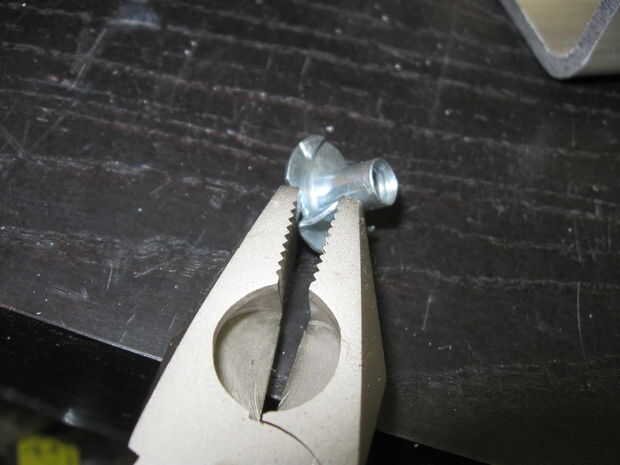

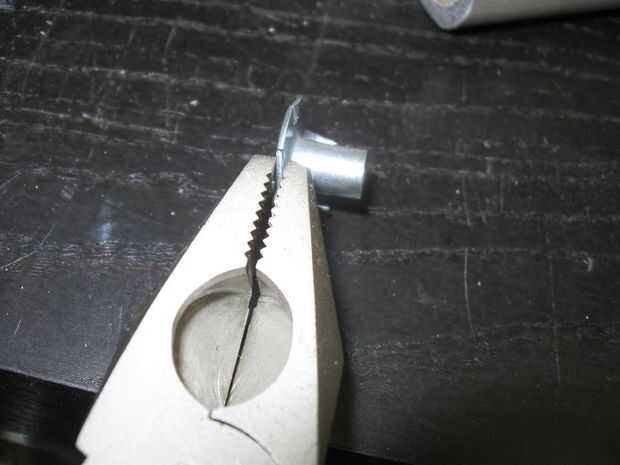

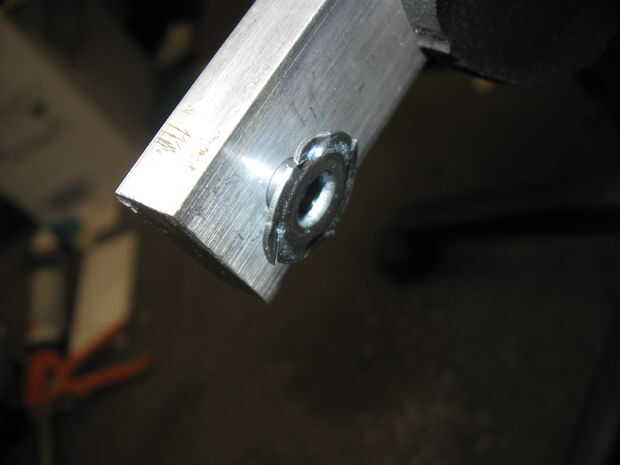

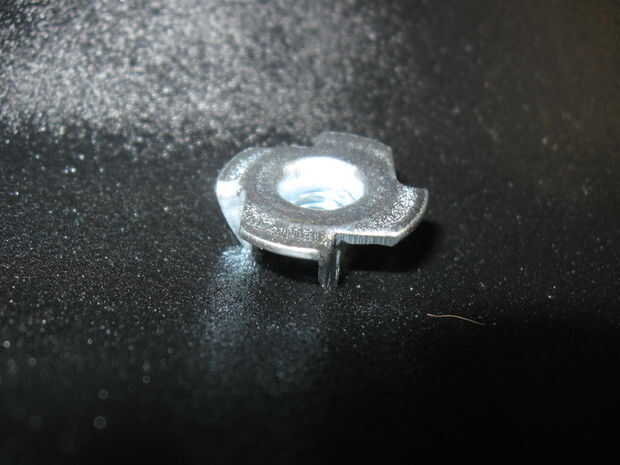

El orificio taladrado de 19/64 pulgadas en los soportes de tobillo será utilizado para la correa del dedo del pie y debe colocarse mirando hacia el frente de la Asamblea. Usted tendrá que preparar 8 tuercas Tee aplanando los dientes. Estas se utilizarán para las tobilleras y para los anclajes de correa del dedo del pie.
Coloque las tuercas t modificado en el orificio inferior de 19/64 pulgadas hacia afuera en cada soporte para el tobillo. El agujero superior es para el perno de pivote de tobillo y el restante en t tuerca se coloca en el agujero de pulgadas 19/64 que es el agujero más bajo en la parte inferior de la pierna de apoyo con la brida en el interior del soporte.

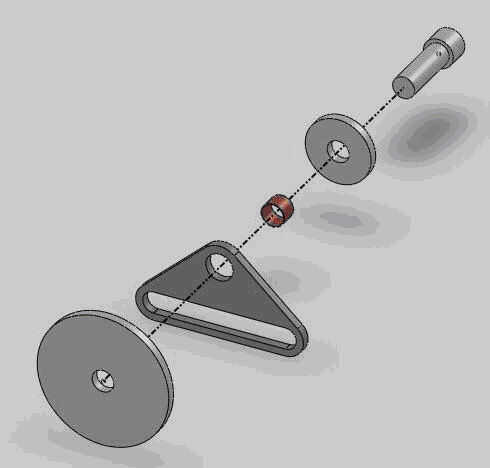

Montar los clips del dedo del pie con tres guías usando las tuercas de una Tee y asambleas que son similares a los utilizados para conectar las abrazaderas de plástico a los soportes de refuerzo metal del perno. Usted no necesitará utilizar un cobre transporte aquí como la tuerca Tee sobresaldrán a través de la Sintra lo suficiente como para crear un pivote. También necesitará utilizar un perno de 1/4 de pulgada más corto (.5 pulgadas de largo).

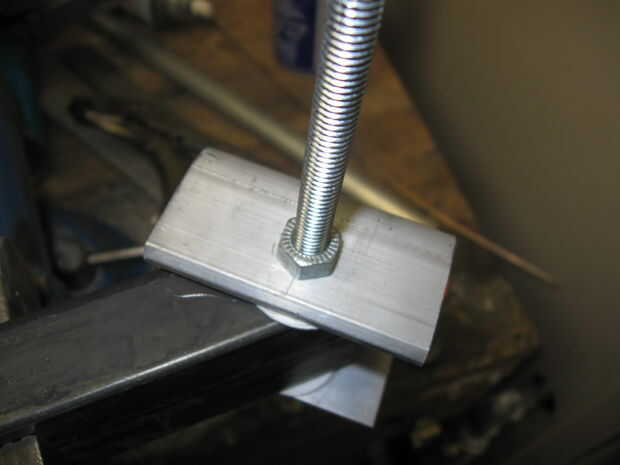

Posición apoyar su zapato entre los montantes del tobillo con la punta mirando hacia el frente de la Asamblea y su tobillo empalme directamente en línea con el punto de pivote de tobillo de la tobillera. Colocar el clip de dedo firmemente sobre la parte delantera del zapato y marcar su posición. Se trata de encontrar el lugar a taladrar el agujero para el soporte del clip del dedo del pie. Para un zapato de tamaño 10 de Estados Unidos es aproximadamente 7,75 pulgadas desde el perno de soporte tobillo frontal. Mediante el uso de la marca que usted acaba de hacer, localizar el centro del pie ancho 2 pulgadas soporte acero y luego marque y perfore un agujero para un perno de 5/16 de pulgada. Este es el sujetador del clip del dedo del pie. Fijar la pinza del dedo del pie utilizando un perno de 5/16 de 2 pulgadas y una arandela grande fender con una tuerca en la parte inferior.
Ahora se fije los soportes y apoyos de la pierna a la Asamblea de pie. Esto se logra usando 1/4 de pulgada por 1 pulgada tornillo. Se usa a un espaciador de nylon entre la inferior pierna arandela apoyo y defensa entre el perno y el soporte inferior de la pierna y el tobillo.

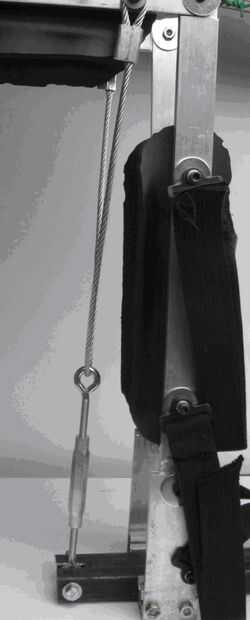

El último paso en el soporte de la pierna es la elaboración de la ayuda de cable que une el pie con el muslo. Este cable de apoyo permitirá su pierna superior a su peso y reducir la fatiga en el tobillo.
El cable utilizado aquí es un cable de avión de acero 3/16 de pulgada. Usted también necesitará usar un tensor de 5/16 de pulgada. El tensor debe tener una clasificación de peso de al menos dos veces el peso de su cuerpo. Un tensor de acero estándar debe tener una clasificación de peso de alrededor de 800 libras pero Revise para estar seguro. Comience colocando su Asamblea completa sobre pilotes en una configuración de "Z" con el menor apoyo en posición vertical junto con el apoyo del muslo de la pierna y del pie tanto en posición horizontal. Esto le dará una longitud nominal de cable necesitada.

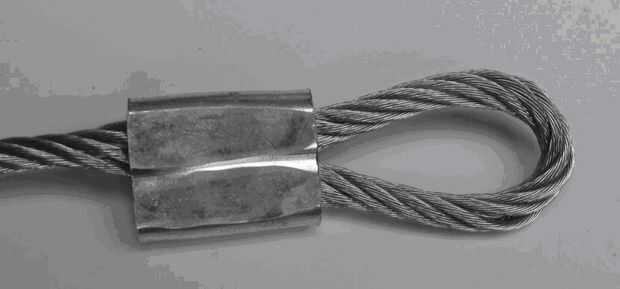

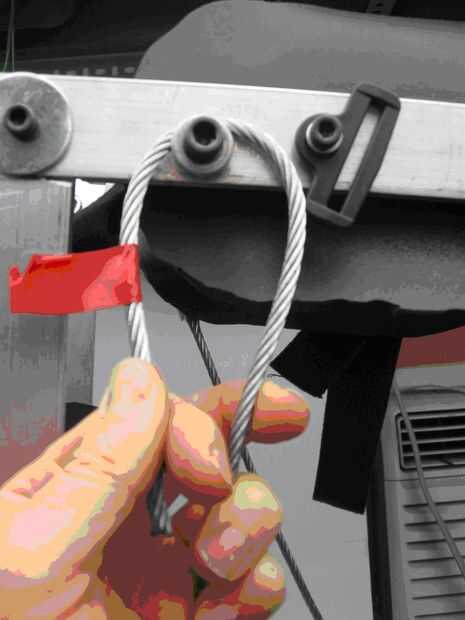

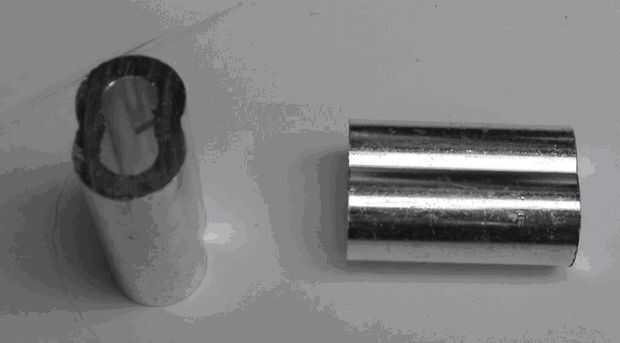

Comience creando un bucle ajustado en un extremo del cable con una funda de cable. El manga está destinada a ser conectado con una herramienta especial pero aplastando con un martillo será suficiente. No es absolutamente tan bonita pero que todavía funciona. El extremo cortado del cable debe ser dentro de la manga para evitar deshilachada y posibles lesiones. El lazo es de aproximadamente 1 pulgada de diámetro.

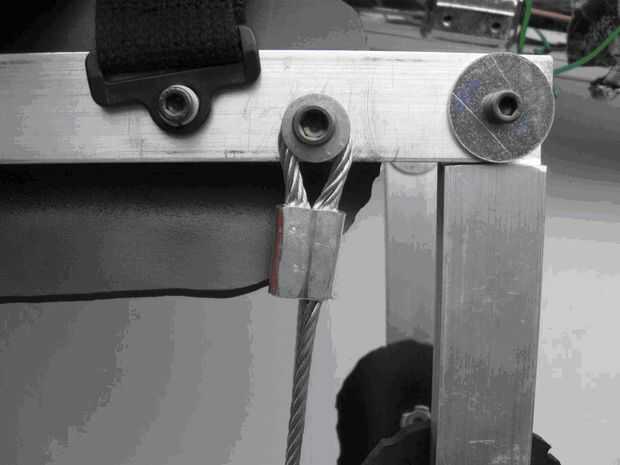

Colocar el lazo a un lado del soporte del muslo usando un perno de 5/16 con una arandela grande en el lado principal del perno como se muestra.

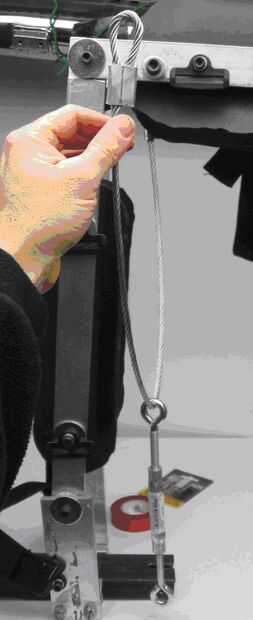

El husillo alargándolo hasta su punto medio y el otro extremo del cable a través de un ojo del tensor de la alimentación. Coloque el otro ojo del tensor en el recorte de la ayuda de pie como se indica y coloque un tornillo de 5/16 de 3 pulgadas a través de la Asamblea para mantener en su lugar. Estire el otro extremo del cable hasta el perno de soporte del cable en el otro lado de la ortesis de muslo y hacer un lazo de 1 pulgada alrededor del perno en esa ubicación. Marque el cable en 1 pulgada por debajo del perno hacia el extremo suelto del cable.

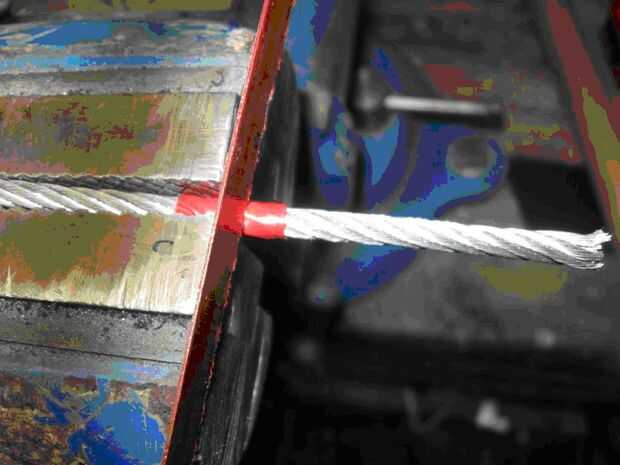

Se necesita envolver firmemente el cable en la marca de corte deseada con alguna cinta eléctrica cortan directamente a través de la cinta aislante con una sierra para metales. La cinta será evitar que se deshilache. Ahora con otra manga, hacer su cable de lazo y aplanar la manga. Coloque el bucle del cable en el perno de soporte del muslo abierto y apriete el perno.
El tensor ahora puede tener su perno apretado. El tensor de ajuste le permitirá ajustar el ángulo de apoyo del pie que controla la altura del zanco. También podrás ajustar cualquier holgura como el cable se extiende en el tiempo.
