Paso 3: Montar los componentes en el Drone o el Quadcopter

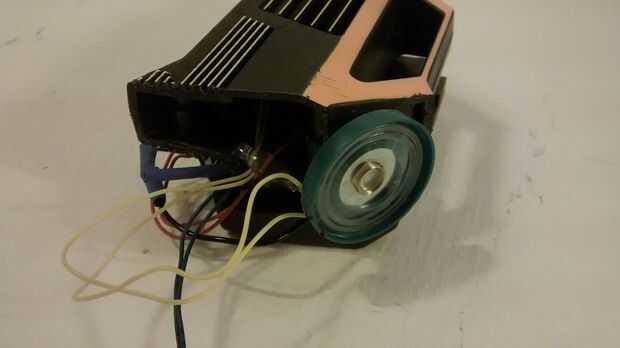

Desmontar el módulo de pistola pequeño otra vez, lo siento, pero tenía que todo lo trabajado todavía asegurarse de que. Usé un udir/c Super OVNI U829 para mi Drone. Es lo suficientemente grande y suficientemente robusto como para llevar este paquete de módulo y batería. Y tiene un botón de foto fija en el transmisor (no estamos utilizando ahora porque no tenemos una cámara montada), por lo que planea usar ese botón para disparar nuestro "cañón láser".

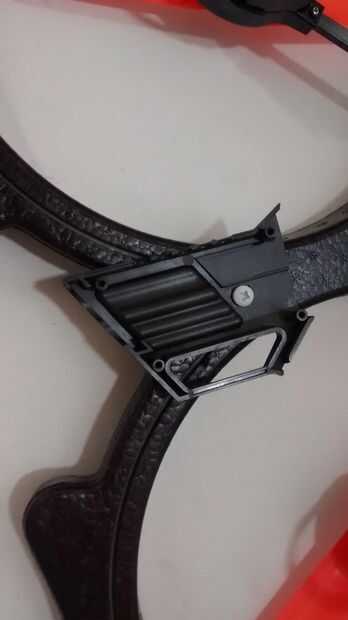

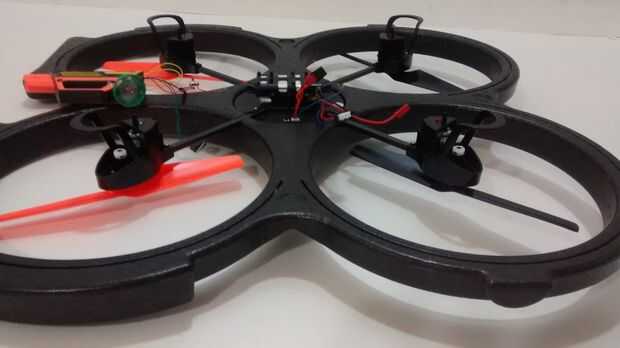

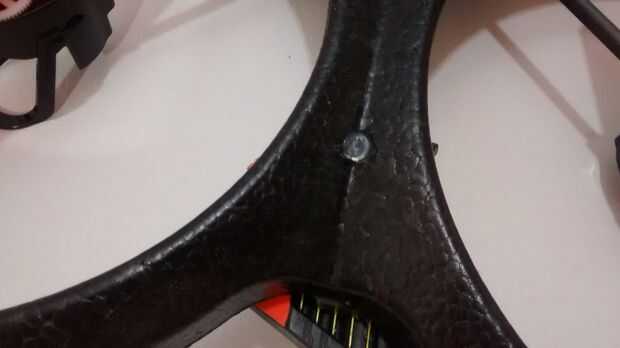

Por lo que en la cuarta foto, coloca la caja en la parte delantera del quad (naranja apoyos), perforó un agujero de 3/16" a través del caso solamente. A continuación pegamento caliente el caso e hilo de rosca de un tornillo de la mampostería seca. Utilicé un "Walldog" 1 1/4 ". Sobresale a través de la siguiente foto, así que puso un fuerte toque de pegamento caliente en la punta es muy afilada!

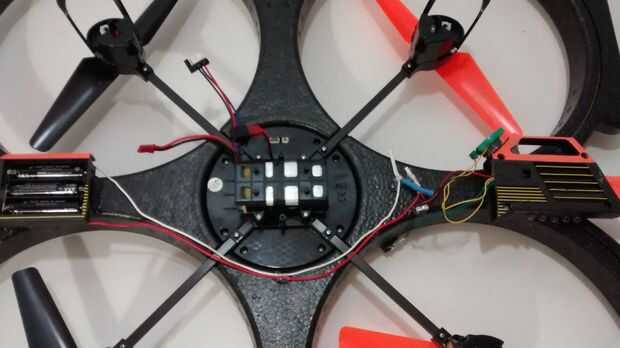

En cuadro 6, si se mira de cerca, vuelve a montar el módulo de la pistola, y boca abajo el quad ahora inclina izquierda dura. Cargar la batería y deslice la unidad en el brazo opuesto, hasta los cuatro saldos. Marque con un pedazo de cinta. Retire las pilas, perfore dos orificios de 1/8", izquierda y derecha de la pila del centro y aproximadamente 1/2" desde cada extremo. Si usted decide utilizar clavos de panel, hacen de esta un orificio de 1/16". Esto hará que la batería del centro quede alineada a la parte inferior de la caja y no golpea nuestros sujetadores. Queremos utilizar los clavos, las cabezas tienen un perfil muy plano.
Ahora pegue la caja de batería bien con pegamento caliente. Acabado empujando unos paneles de yeso, panel o barco clavos, a través de los orificios perforados en el caso. Estos sujetadores son anillo de clavos, y una gota de epoxy no vendría mal, para ayudar a asegurar la caja de la batería en un aterrizaje.

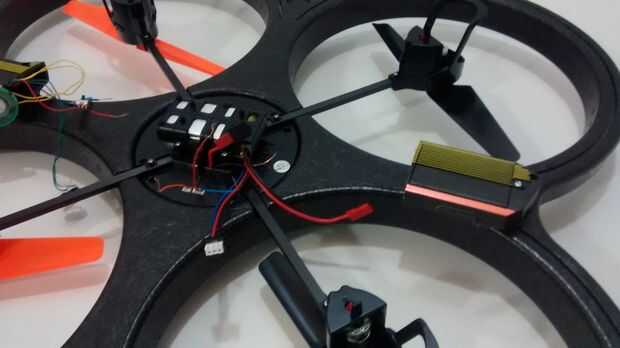

Ahora conectar las dos unidades de rojo y negro conduce junto con una longitud de alambre 22ga, soldadura y calor se encoja, la última pic.
