Paso 5: Cableado Final del módulo arma en quad y prueba de

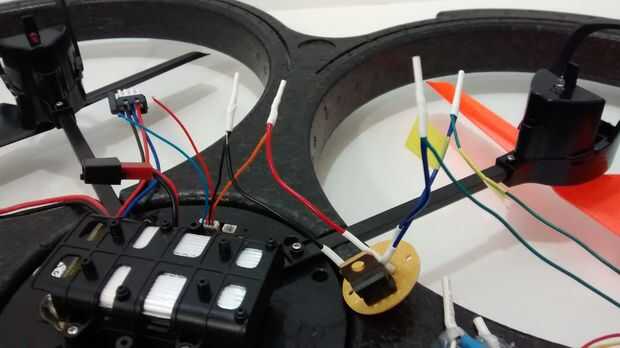

Ahora, siguiendo el esquema, conectar nuestro circuito de puente de transistor poco a los otros cables. Dejarlo suelto como en la foto #2, encienda el transmisor, conectar la batería cuádruple y apagar el interruptor pistola, pistola de prueba funcionamiento, sí otra vez. Una nota sobre este pequeño circuito que sólo construimos. No hay ninguna resistencia, ya que utiliza un transistor con un 5v valorar, más que alimentarla. Este es un protocolo de diseño probablemente horrible, pero estamos láser etiqueta tuercas, no ingenieros eléctricos.
Cuenta también con este pequeño dispositivo, podemos convertir otros dispositivos de encendido y apagado, que tiene su propio paquete de baterías separado. En mi instructable creando un carro robótico de video cam, la Junta de tarea de 9v y el paquete de batería motor de 7v, no interactúan entre sí, salvo que la Junta «cierra la tierra"para mover el robot hacia adelante es 7v propio batería. Aquí nuestro paquete de baterías de 4 1/2 v alimenta la pistola, y una batería 7,4 lipo alimenta el quad. Creo que no sólo es buen diseño, nos prepara para el control de dispositivos mucho más potentes con nuestros pequeños microcontroladores, que lo que los tableros son clasificados en o diseñados para lograr. Por ejemplo tal vez desea controlar eso scooter eléctrico de 2hp 1100w. Circuitos de puente nos permiten hacer eso. Pin 1 es sólo nominal de 5v, pero Pin 2 y 3 son clasificados en 60v y 70v. No toda la historia, tener en cuenta el amperaje. Pero eso es para otro día.

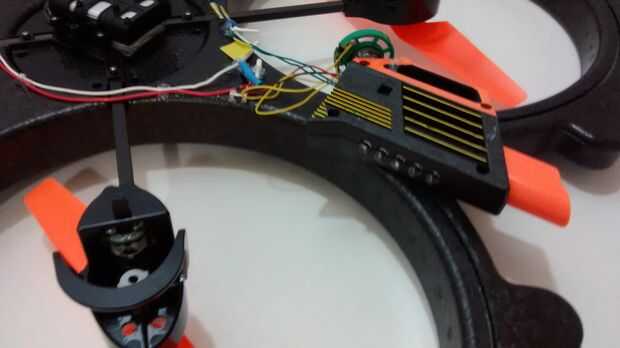

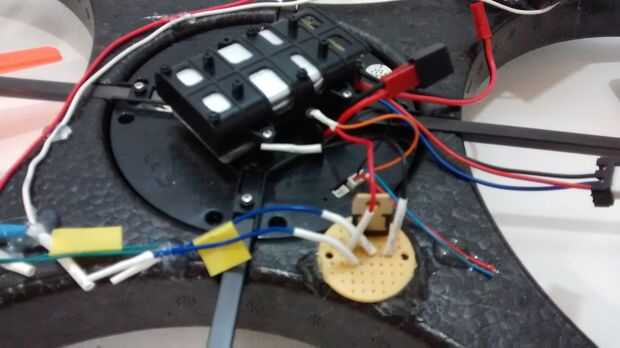

Elegir al encolado del tablero con pegamento caliente, que funciona muy bien en la espuma del UFO. Todos sus cables, recordando que para desmontar el quad, quitar 8 tornillos, y el cuerpo de la espuma sale el actual marco cuádruple.

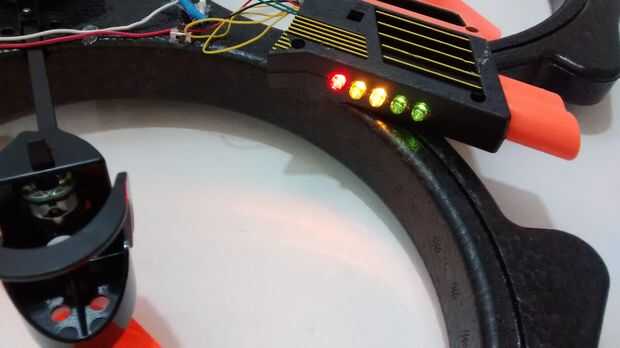

Ahora, sorpresa, sorpresa, prueba su arma una vez más! En cualquier momento nos movemos alrededor de los circuitos, queremos para asegurarse de que nada vino suelto. Más fácil de arreglar como vamos a tratar de averiguar lo que salió mal al final.
