Zapata de la matriz LED para conexión roscada (2 / 4 paso)

Paso 2: bloque

Originalmente había querido insertar el tornillo en la carcasa, pero la electrónica está firmemente los paquetes y perforación en la caja habría destruido la matriz de LED.

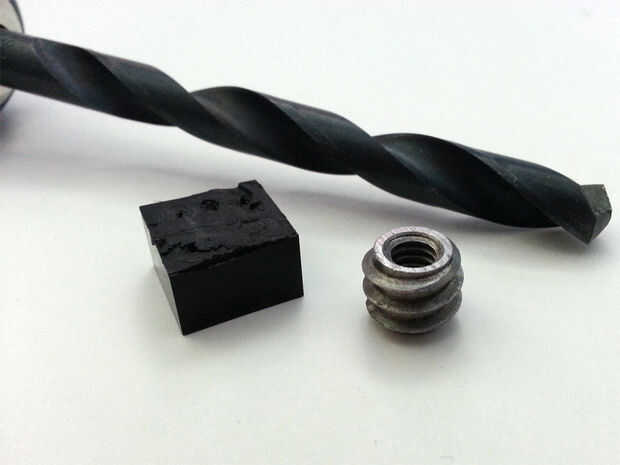

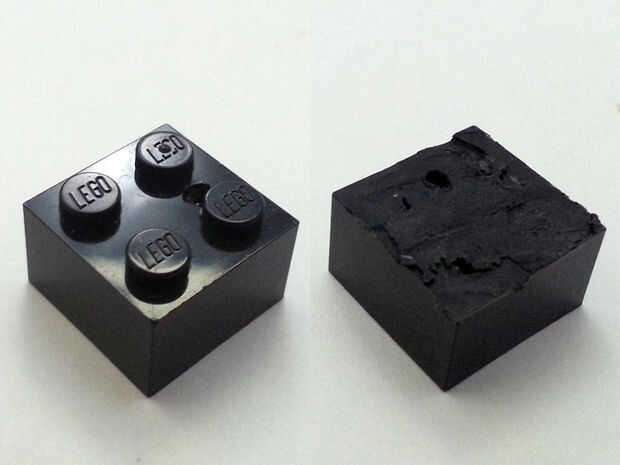

Decidí hacer una nueva cámara montaje encajando la conexión roscada de 1/4" dentro de un ladrillo LEGO. Corte el superior pedazos de ladrillo con una herramienta giratoria, luego alisar la superficie. Luego perforé un 10mm apertura a través del centro del ladrillo de la conexión roscada. Durante la perforación, el interior plástico post del ladrillo LEGO también salió.

Volver a usar la herramienta rotatoria, cortar un canal poco profundo de la matriz de LED donde estaba la pestaña de Zapata, este canal es la misma dimensión que el ladrillo LEGO. Estar el ladrillo dentro de este canal permitirá una mayor adherencia de epoxy y una conexión más sólida.
