Paso 2: Construir el circuito de disparo.
Todos los componentes electrónicos utilizados en este proyecto están fácilmente disponibles en la mayoría de reparación electrónica hobby tiendas. MOC3021 es un triac de opto-aislador utilizado para aislar y proteger la zapata de tu cámara digital, que puede tomar con seguridad una tensión de sólo hasta 6V DC (en la mayoría de las cámaras) con el alto voltaje del flash, que puede ser tan alta como DC 400V. BT136 es un triac que es accionada por el MOC3021 opto-aislador. He usado triac BT136 ya que es fácilmente disponible en comparación con el SCR que generalmente se recomienda para el control de una fuente de CC. Triac está destinado para la CA y puede conducir en ambas direcciones, sin embargo, la resistencia a la corriente en sentido inverso es ligeramente superior, por lo tanto la conexión en el diagrama es la dirección de avance (no estoy seguro si hace una diferencia significativa sin embargo).

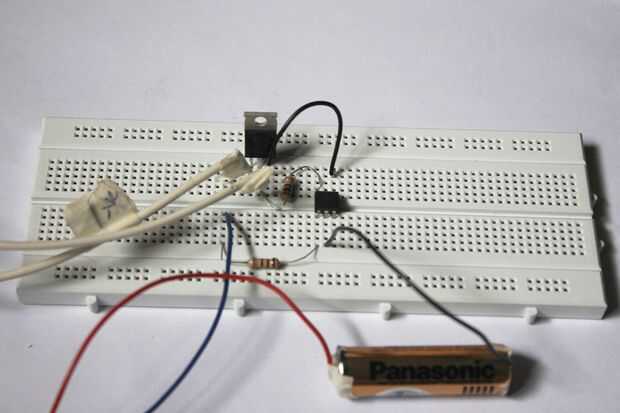

Creo que el diagrama de conexiones es auto explicativo y fácil de entender. Si sabes cómo usar un protoboard, que son buenos ir. La orientación del MOC3021 y BT136 debe ser como se muestra en el diagrama. Si no está seguro de la orientación del MOC3021 IC, debe ser el lado muescado a mano izquierda y las letras/números en la IC debe ser vertical.
Ahora que usted ha hecho todas las conexiones, prueba el flash por tocar los dos cables que van a la zapata caliente de la cámara. Hacer este par de veces para asegurarse de que dispara constantemente. Si no es así, compruebe las conexiones. Componentes electrónicos son delicados y pueden fallar si estropear con las conexiones. Compruebe el voltaje en los cables para ser conectado a la zapata, debe ser cerca o menos de 1.5 V CC.
