Paso 6: Realizar la conexión a la Arduino

Este paso muestra cómo realizar la conexión con Arduino. Para esto que se necesita un Arduino, que es una plataforma de computación física que tiene una conexión USB a su ordenador portátil, contiene un microcontrolador que podemos programar para leer la resistencia variable de las zapatillas de alegría desde sus entradas analógicas.

Por supuesto, si usted sabe lo que está haciendo, puede conectar las zapatillas hasta cualquier otro circuito o dispositivo que tiene para hacer uso de la resistencia variable. Así que si no va a enganchar las zapatillas de alegría hasta el Arduino, puede omitir este paso.

Tendrá que ser capaz de soldar para este paso. Soldadura no es difícil, pero no voy a explicar los detalles. Hay un agradable Instructable sobre cómo soldar aquí:

MATERIALES que necesitará hacer conexión de Arduino:
-4 x 10 resistencia K ohmios
-Perfboard con patrones de línea de cobre (6 x 6 agujeros)
-Alambre arco iris con 6 cables
-Unos 25 cm de cable
-Soldadura

HERRAMIENTAS que necesitará para hacer conexión de Arduino:
-Soldador
-Tercera parte
-Pinzas o algún tipo de cortador de alambre
(-Tablero de pan)

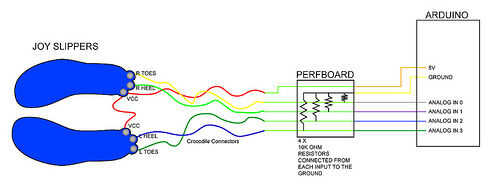

Soldar todo junto como se ve en las fotos y el esquema. Si no quiere te la soldadura también puede utilizar un protoboard y conecte los componentes.
