Zapatillas de alegría (7 / 7 paso)

Paso 7: Conectar al ordenador y ejecuta la aplicación de dibujo

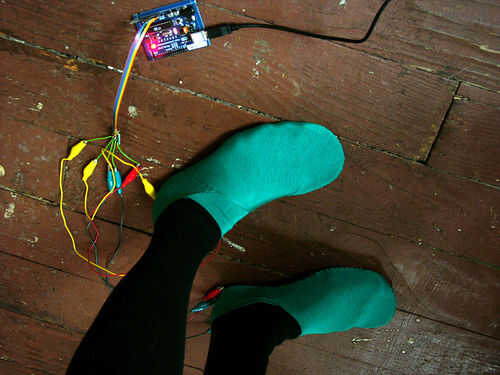

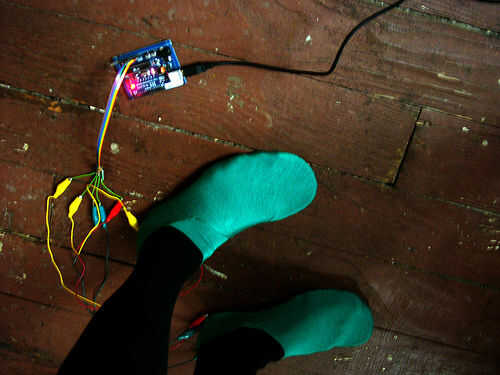

Usted necesitará saber cómo utilizar el entorno de software de Arduino para subir el siguiente código para el microcontrolador. Leer las primeras 4 entradas analógicas y recibir a través de USB.

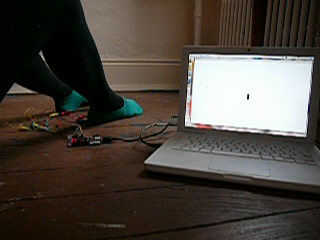

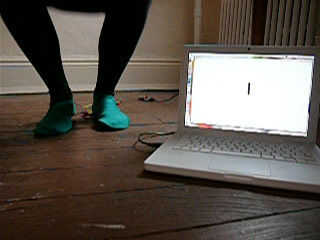

Después de la aplicación de procesamiento de leer los valores de entrada de entradas de Arduino y utilizar la información para dibujar una línea.

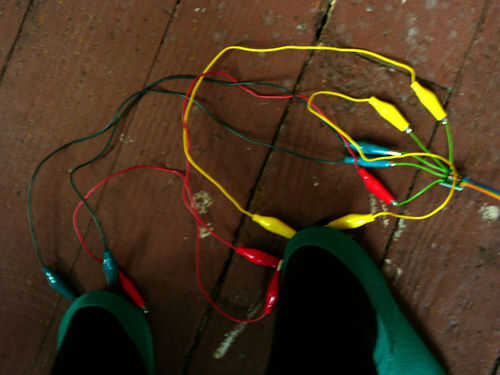

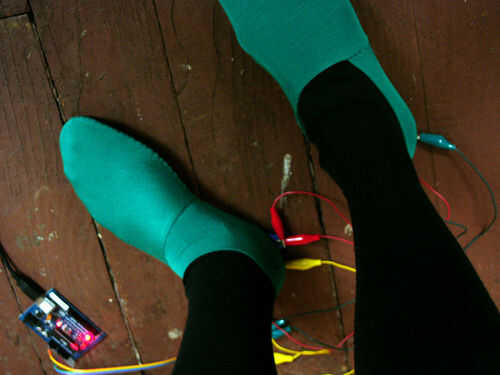

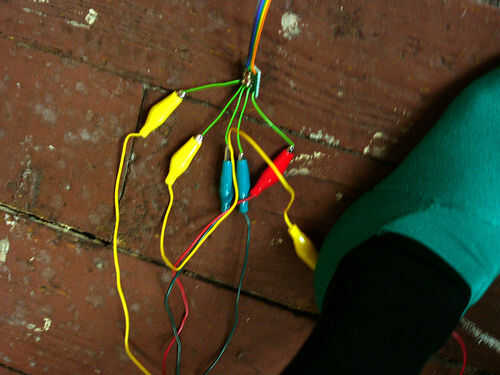

Entrada se leerá como sigue:
Analog INPUT 0 = dedos pie derecho
ENTRADA analógica 1 = a la derecha del talón del pie
ENTRADA analógica 2 = dedos pie izquierdo
ENTRADA analógica 3 = izquierda del talón del pie

Para Arduino microcontrolador código y el código de visualización de procesamiento por favor mire aquí >> http://www.kobakant.at/DIY/?cat=347

Porque cada zapatilla es individual y dependiendo de todos los materiales exactos que utilizan y la forma en coserlas juntas, la gama de la resistencia variable será diferente para cada sensor (derecha del dedo del pie, talón derecho, dedo del pie izquierdo, talón izquierdo). Por esta razón existe una función de umbral en el applet de procesamiento.

** FÁCIL UMBRAL YA **

Hay una función de umbral en el applet de procesamiento que le permite ajustar los valores MIN y MAX de su sensor. Estos serán entre 0 y 1023.

Para averiguar cuáles son esos umbrales y para cambiar a la función de dibuja necesita leer las instrucciones en el código y los siguen.

Umbral MIN debe estar ligeramente por encima estado de reclinación y umbral máximo debe ser el valor máximo obtenido al empujar tan duro como sea posible en las zapatillas de alegría.

Estoy desarrollando aplicaciones, también juegos para el Joy Slipper. También estoy trabajando en la mejora de las zapatillas y agradecería cualquier información que me puedan brindar después de haber leído aunque este Instructable.

Gracias y disfrutar de
