Paso 3: Planificación y diseño
Había limitado tiempo y dinero, así que tuve que planear con mucho cuidado (y aún tenía que rehacer cosas).
Visualizar y esbozar su diseño.
Visualizar y esbozar el proceso a seguir.
Diseño único
Mi diseño era una suela bastante plana, 11mm de altura en el talón hasta 7 mm en la parte delantera. Usé 1 capa de tablero de la plantilla de 1mm para el diseño en la parte inferior de la suela, así los números impares. También tuve un randing de 2mm de alto todo alrededor, por lo que la altura total de la planta del pie es de 13mm en la parte posterior y 9mm en la parte delantera. Cuanto más grande usted ir los más materiales que necesitas y más capas en el molde.

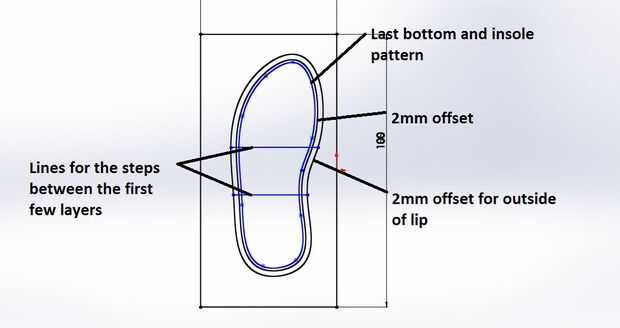

El patrón de la parte inferior de la última es el punto de partida. Su plantilla (que la parte superior obtiene pegada a) va a ser exactamente el mismo que el patrón de fondo.

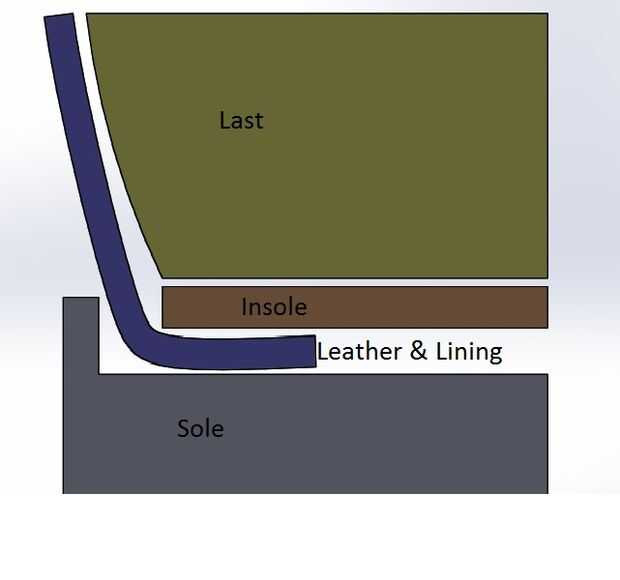

La superficie superior de su único tiene que ser más grande alrededor de unos 2mm. Esto permite que el espesor del cuero y el forro cuando su doblado alrededor (se muestra en la imagen).
Mi randing fue 2mm de ancho y 2mm de alto (1 capa de tablero de la plantilla de 2mm)

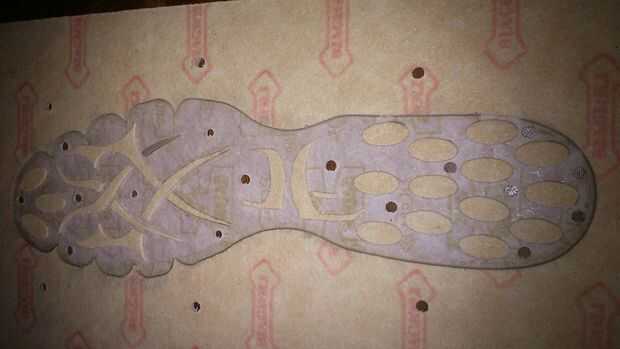

Ésas son las medidas básicas, a partir de ahí solo use su imaginación. Las imágenes en la primera página muestran el diseño que hice, es un diseño bastante básico.
Diseño de moldes

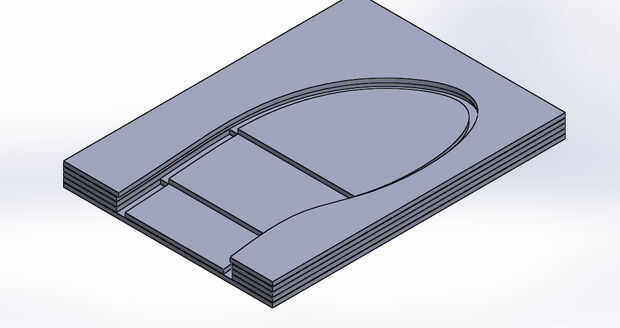

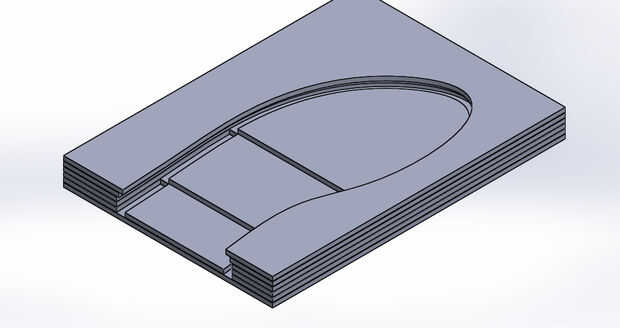

Me decidí a diseñar el molde con la planta del pie hacia abajo. Esto significa que hay un 'profundo' punto en la inclinación hacia atrás para arriba hacia una abertura grande. Diseñé la planta del pie como estaba trabajando en el molde. Con el software puede mostrar todas las capas a la vez, así puede fácilmente poner una curva o un detalle en una capa y traducirlo a otras capas como sea necesario.

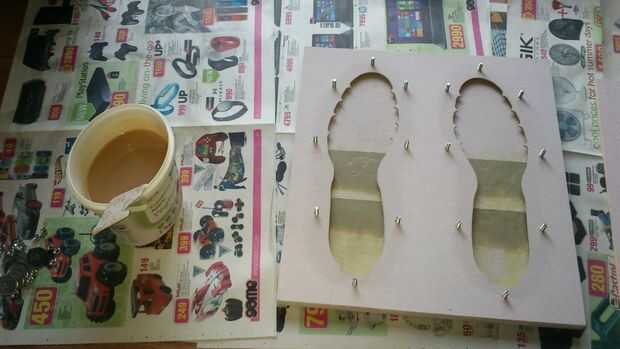

Mi molde se dividió en 3 partes, pero se podría haber hecho en 2 partes. Hice 3 capas para que sea más fácil verter el caucho en el molde. La idea es juntar las secciones inferiores 2, verter en la parte superior entonces poner la capa superior del molde y llenar el molde a través de las salidas de aire pequeña.
Se puede hacer con 2 secciones. Sólo tiene que añadir un poco más grandes agujeros para verter el caucho en.

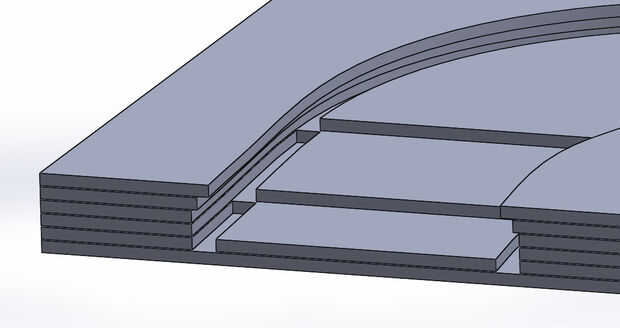

Comience con la capa de base y trabajar su manera para arriba, recordando que está diseñando la cavidad de la suela no la planta sí mismo.

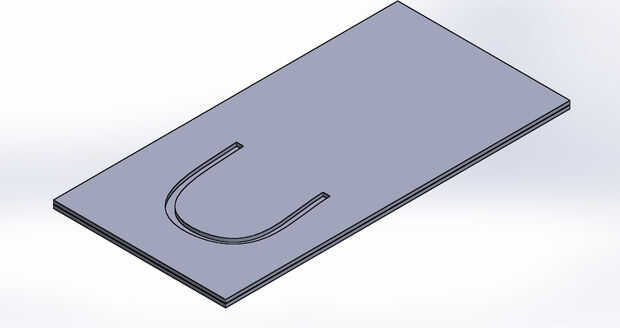

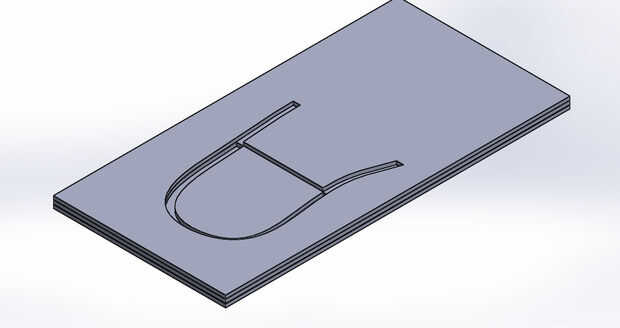

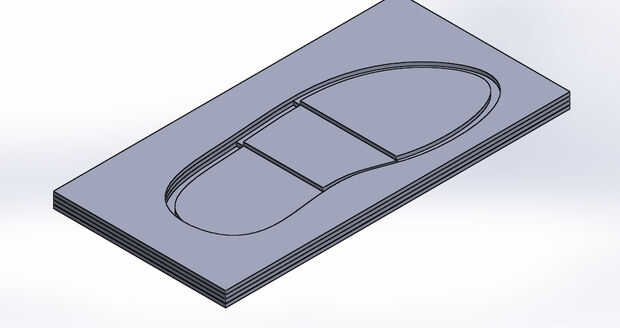

Por desgracia, he perdido las imágenes originales de mi diseño. Hice un pequeño ejemplo en Solidworks para tratar de explicar el proceso y diseño.
