Paso 4: Construir las viviendas de Arduino
En este paso usted montar el Arduino, posición en el caso y añadir las resistencias de 150 Ohm en preparación para agregar la conexión de LED.

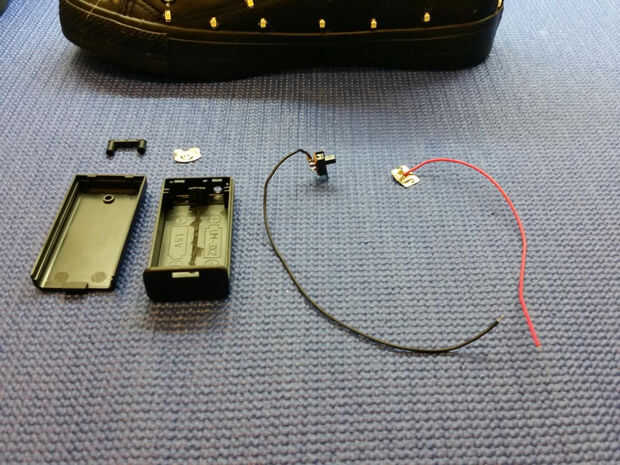

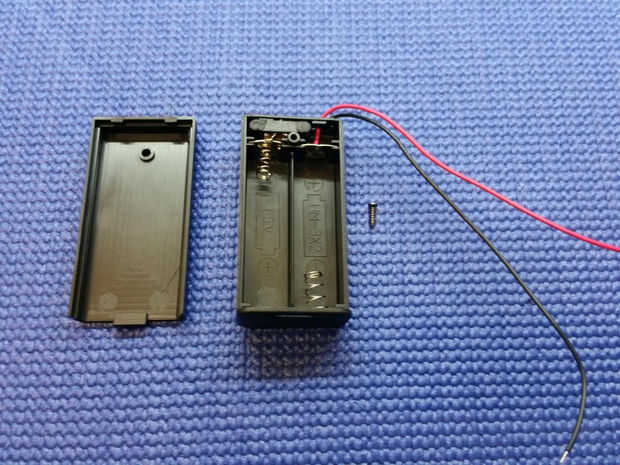

1. Desmonte el soporte de la batería AA y quitar cables y cambiar para crear espacio para el interruptor de Arduino, pila y pulsador. Tuve que cortar algunas del plástico interno de la unidad para crear espacio suficiente.
2. soldadura de los pines de Arduino encabezado en la tabla verticalmente según la imagen de arriba.
3. en esta etapa sugiero asociar rápidamente el Arduino a la placa Serial y una prueba de cargamento del bosquejo para que está seguro de que funciona y no hay conectividad o cuestiones de programación.

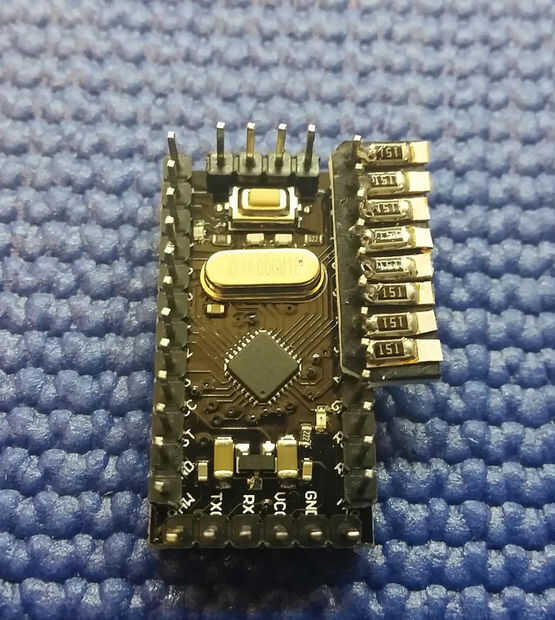

4. el circuito requiere resistencia, 8 x 150 ohmios para cada zapato que se unirá a la Arduino.Take la izquierda más 150 Ohm resistencias de cortan de la tira LED y disponerlas sobre un trozo de cartón alineada a los pines de Arduino según el diagrama del circuito y la foto de arriba. Presione el cartón en el encabezado de los pernos para marcar las posiciones de los agujeros. Guíese por los guiones del cartón perforar pequeños agujeros en el cartón y la cartulina sobre la placa Arduino. Cuidadosamente Alinee las resistencias 8 x 150 Ohm y soldarlos en el lugar con los pernos de la cabecera.
5 Perfore un agujero en cada lado de la caja para proporcionar el acceso para el cableado de LED.

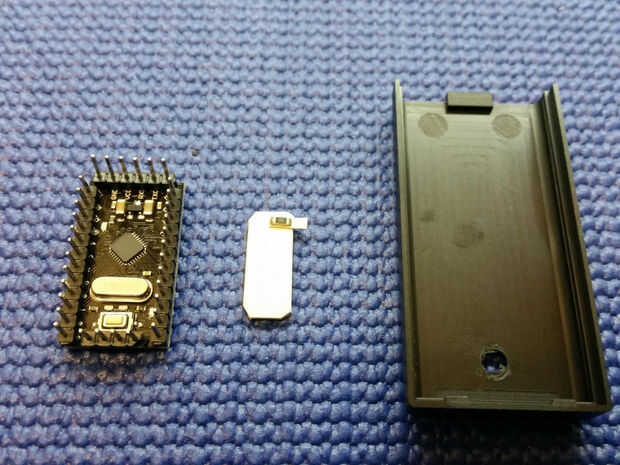

6. Coloque el Arduino, interruptores y batería en el caso para asegurar que hay suficiente espacio, entonces una vez seguros de utilizar pegamento caliente para fijar el Arduino en el caso.

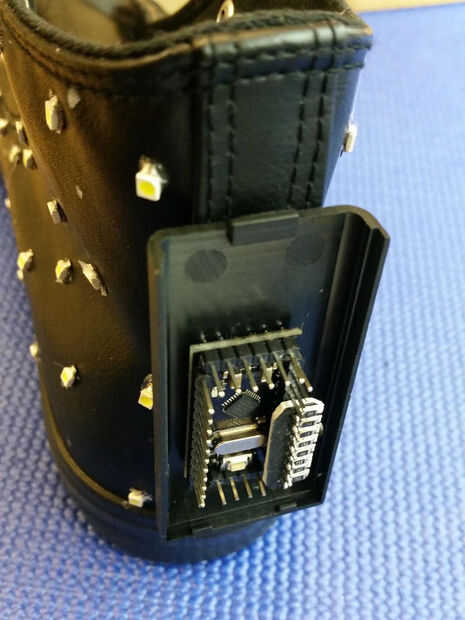

7. el último paso es fijar el caso para el talón de la zapatilla usando pegamento caliente, asegurando que hay aproximadamente 1cm de la parte superior del talón del zapato para el caso de separación.
