Paso 5: Conecte los cables de LED

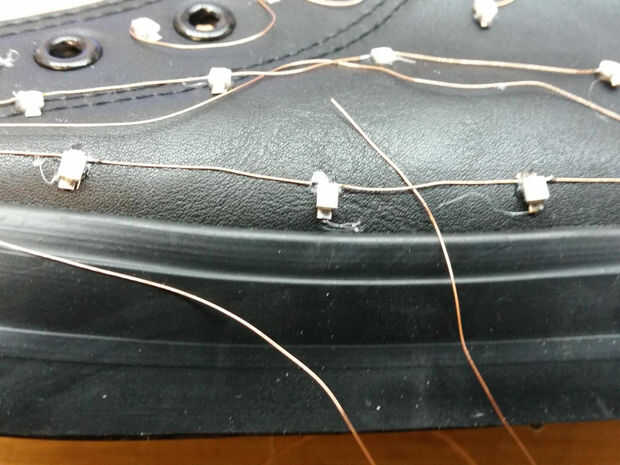

Los LEDs son sorprendentes fácil de conectar. Usando la tabla proporcionada, iniciar en la parte delantera de la zapatilla y mueva hacia atrás. El alambre de cobre tiene aislamiento de barniz en el exterior de la misma para evitar cortocircuitos. Cuando se conecta a los LEDs, se puede ser "estañado" con el calor del soldador, que se quemará con el barniz aislante (ver foto arriba)

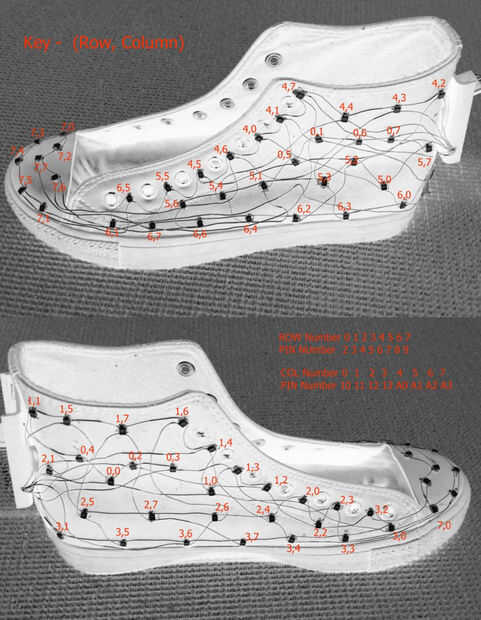

Mi consejo es cortar una longitud de alambre de cobre aproximadamente 50 cm de largo y al una final lata. El diagrama empieza con (4,5) y conectar todos los LEDs con 4 en el cátodo (-ve) lateral que debe hacer frente hacia arriba. Una vez finalizado, conecte el cable de cobre al Arduino encabezado perno apropiado según el circuito. Usted notará que algunos de los LEDs están conectados a ambos lados de la zapata. Esto significa conectar a través de la placa Arduino y extendiéndose a través de los agujeros en ambos lados de la carcasa.

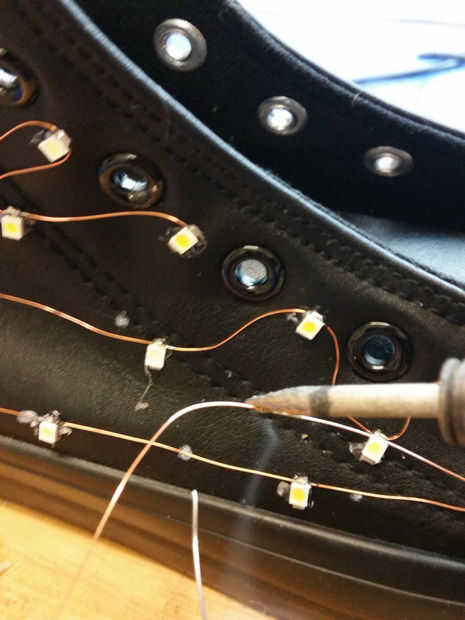

Coloque el alambre de cobre sobre el zapato, poner una torcedura en el alambre en la próxima conexión de LED y usando el soldador, estaño el alambre de cobre antes de soldar en su lugar. (Véase el cuadro arriba)
Nota: Cosas de papel o calcetines en el zapato para que los lados se estiran hacia fuera lo contrario los alambres se romperán cuando un pie entra en el zapato! También dejar una pequeña holgura entre cada conexión para acomodar el movimiento normal de la zapatilla.
