Paso 7: Añadir energía, inclinación y empuje interruptores
1. las baterías
Para cada zapato, usé 2xCR2025 baterías como son fino y ajustado en el caso. Baterías de 3v reciben alimentación de 6v para los 5v de Arduino Mini Pro. Las baterías se celebraron junto con cinta adhesiva y alambre de conexión y utiliza cables de conexión como abajo.

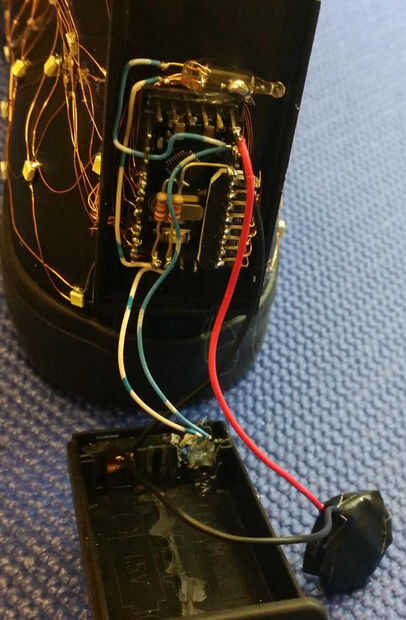

2. interruptor de encendido
Usando el cable de conexión se conectan a un lado del interruptor de alimentación a la batería en el otro lado a la fuente de alimentación de materia prima en los pines de Arduino encabezado.
3. resistencias pull-up de
Soldar las resistencias de Pull-dos up en su lugar según el diagrama de A4 y A5 Arduino cabecera Pins.
4 botón de secuencia
Usando el cable de conexión se conectan a un lado del interruptor de botón pulsador a A5 y el otro a GND en los pines de Arduino encabezado.
5. Incline el interruptor
Usando el cable de conexión se conectan a un lado del interruptor de mercurio para A4 y el otro a GND en los pines de Arduino encabezado. Monte el interruptor de inclinación de mercurio en su lado en algún lugar de la caja con pegamento caliente para asegurar que el interruptor está abierto cuando el zapato es inmóvil y en posición vertical. Encontré esto en la orientación de la posición horizontal de izquierda a derecha.

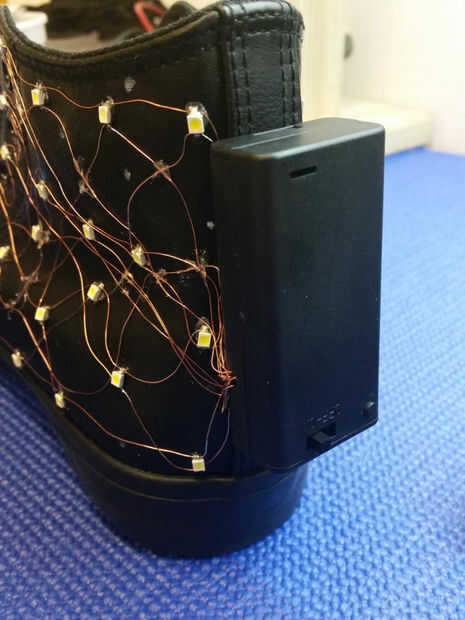

6. poner todo en el caso

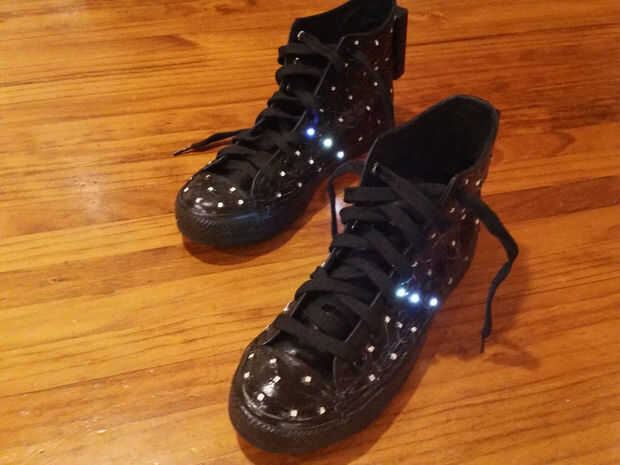

Cuidadosamente Alinee todos los componentes y cerrar el caso para los ensayos finales.
