Zapatos de polvo CNC con una vista (1 / 2 paso)

Paso 1: Cortar chatarra para caber su huso y polvo

Utilizando sólo la pieza superior sin una falda resultó en polvo mediocre porque la succión se centró varias pulgadas de la corte. Mediante la construcción de un airbox para redirigir la succión por lo que es en el mandril del husillo, la velocidad del aire alrededor de la broca es tan grande que el 98% o más de las virutas y el polvo se tiran adentro antes que puedan volar lejos.

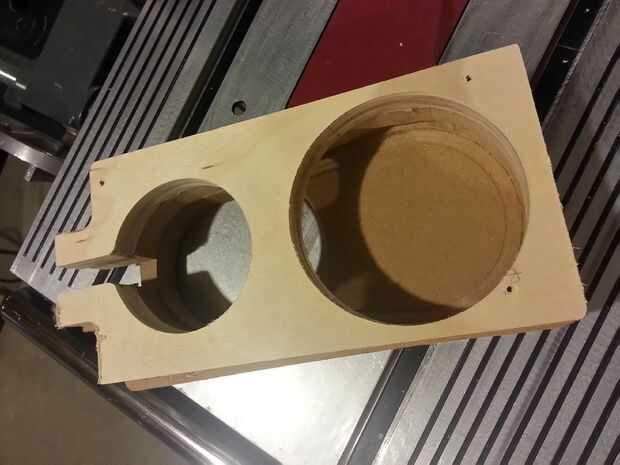

Empecé con una capa superior que tiene un círculo de tamaño para mi huso (80mm) y otro círculo para una colección de polvo apropiado (4"). Usé un accesorio de desconexión rápida que tenía una abertura cónica para asegurar un buen ajuste. Asegúrese de que el polvo montaje colección borrará tu CNC, tuve que coinciden mi pieza superior original como la pieza central ya que mis agujeros eran demasiado juntos que provocaba una interferencia.

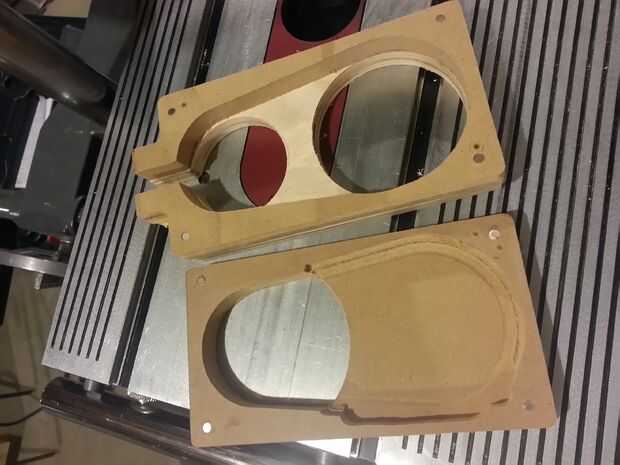

La capa media está allí para aumentar el área de flujo, si tienes el espacio y un alto volumen colector de polvo (yo usé una unidad de carga puerto de 2hp modificado), te recomiendo algo como esto para minimizar la caída de presión. En mi programa de cad, sólo dibujaba líneas tangentes entre los dos círculos de la capa superior. Luego pegan las capas altas y medias y había perforado los agujeros de 1/4 imanes de tierra rara.

La capa inferior tiene una abertura para el eje de un lado y del otro lado es ahuecado como la fuerza del material permite reducir al mínimo la caída de presión. Estaba usando MDF así que salí unos 0,2" del material. Redondea los bordes afilados para mejor flujo de aire había perforado los agujeros de 1/4 imanes y había pegado en lugar-asegúrese de que usted no accidentalmente pegamento uno al revés!
